入江工研

真空用フレキシブルチューブ JIS FLANGES type

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 23,752円～148,577円特別価格

税込単価: 26,127円～163,435円特別価格

【特長】・IKCでは真空用機器の配管接続に、便利でかつ柔軟な耐腐食性を持つステ...

種類
フレキシブルチューブ
接続部種類
JISフランジ
材質
ステンレス
使用流体
空気（真空）

未確定：候補が46型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

長さ：500、1,000、1,500、2,000mm
リーク量：1×10^-7Pa･m³/s以下
圧力条件：（内部）真空、（外部）大気圧
温度条件：常温（ベーキング時max250℃）

※フランジ：固定×回転

規格表

型番リスト

表示件数

型番

内径

(Φ)

外径

(Φ)

最小曲げ半径

(mm)

自由長

(mm)

最小発注数量

25	34	70	1000	1個
25	34	70	1500	1個
25	34	70	2000	1個
25	34	70	500	1個
38.2	50	90	1000	1個
38.2	50	90	1500	1個
38.2	50	90	2000	1個
38.2	50	90	500	1個
53.3	66.5	110	1000	1個
53.3	66.5	110	1500	1個
53.3	66.5	110	2000	1個
53.3	66.5	110	500	1個
66.5	86.5	180	1500	1個
66.5	86.5	180	500	1個
78	101	200	1000	1個
78	101	200	1500	1個
78	101	200	2000	1個
78	101	200	500	1個
103	127	250	1000	1個
103	127	250	1500	1個
103	127	250	2000	1個
103	127	250	500	1個
25	32.2	70	1000	1個
25	32.2	70	1500	1個
25	32.2	70	2000	1個
25	32.2	70	500	1個
41	50.5	80	1000	1個
41	50.5	80	1500	1個
41	50.5	80	2000	1個
41	50.5	80	500	1個
50.1	60.5	100	1000	1個
50.1	60.5	100	1500	1個
50.1	60.5	100	2000	1個
50.1	60.5	100	500	1個
62.8	85	150	1000	1個
62.8	85	150	1500	1個
62.8	85	150	2000	1個
62.8	85	150	500	1個
78	102	220	1000	1個
78	102	220	1500	1個
78	102	220	2000	1個
78	102	220	500	1個
100	126	280	1000	1個
100	126	280	1500	1個
100	126	280	2000	1個
100	126	280	500	1個

通常単価(税別) (税込単価)	通常出荷日

29,901円27,508円 ( 30,259円 )	6日目
35,334円32,507円 ( 35,758円 )	6日目
41,120円37,008円 ( 40,709円 )	6日目
23,752円 ( 26,127円 )	6日目
40,365円37,135円 ( 40,849円 )	6日目
46,918円42,226円 ( 46,449円 )	6日目
53,821円48,438円 ( 53,282円 )	6日目
32,890円30,258円 ( 33,284円 )	6日目
51,962円46,765円 ( 51,442円 )	6日目
61,868円55,681円 ( 61,249円 )	6日目
72,137円64,923円 ( 71,415円 )	6日目
41,861円37,674円 ( 41,441円 )	6日目
78,871円70,983円 ( 78,081円 )	6日目
52,157円46,941円 ( 51,635円 )	6日目
83,916円75,524円 ( 83,076円 )	6日目
100,001円90,000円 ( 99,000円 )	6日目
116,061円104,454円 ( 114,899円 )	6日目
67,472円 ( 74,219円 )	6日目
101,856円91,670円 ( 100,837円 )	6日目
124,281円111,852円 ( 123,037円 )	6日目
148,577円133,719円 ( 147,091円 )	6日目
82,421円74,178円 ( 81,596円 )	6日目
29,901円27,508円 ( 30,259円 )	6日目
35,334円32,507円 ( 35,758円 )	6日目
41,120円37,008円 ( 40,709円 )	6日目
23,752円 ( 26,127円 )	6日目
40,365円37,135円 ( 40,849円 )	6日目
46,918円42,226円 ( 46,449円 )	6日目
53,821円48,438円 ( 53,282円 )	6日目
32,890円30,258円 ( 33,284円 )	6日目
51,962円46,765円 ( 51,442円 )	6日目
61,868円55,681円 ( 61,249円 )	6日目
72,137円64,923円 ( 71,415円 )	6日目
41,861円37,674円 ( 41,441円 )	6日目
65,611円59,049円 ( 64,954円 )	6日目
78,871円70,983円 ( 78,081円 )	6日目
92,327円83,094円 ( 91,403円 )	6日目
52,157円46,941円 ( 51,635円 )	6日目
83,916円75,524円 ( 83,076円 )	6日目
99,997円89,997円 ( 98,997円 )	6日目
116,065円104,458円 ( 114,904円 )	6日目
67,470円60,723円 ( 66,795円 )	6日目
101,856円91,670円 ( 100,837円 )	6日目
124,281円111,852円 ( 123,037円 )	6日目
148,577円 ( 163,435円 )	6日目
82,421円74,178円 ( 81,596円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・IKCでは真空用機器の配管接続に、便利でかつ柔軟な耐腐食性を持つステンレス製フレキシブルチューブを取り揃え、従来品である4種類の規格品（VF）に新規品（VFP）を加えました。
・規格品以外の長さ及びフランジの製作もしています。

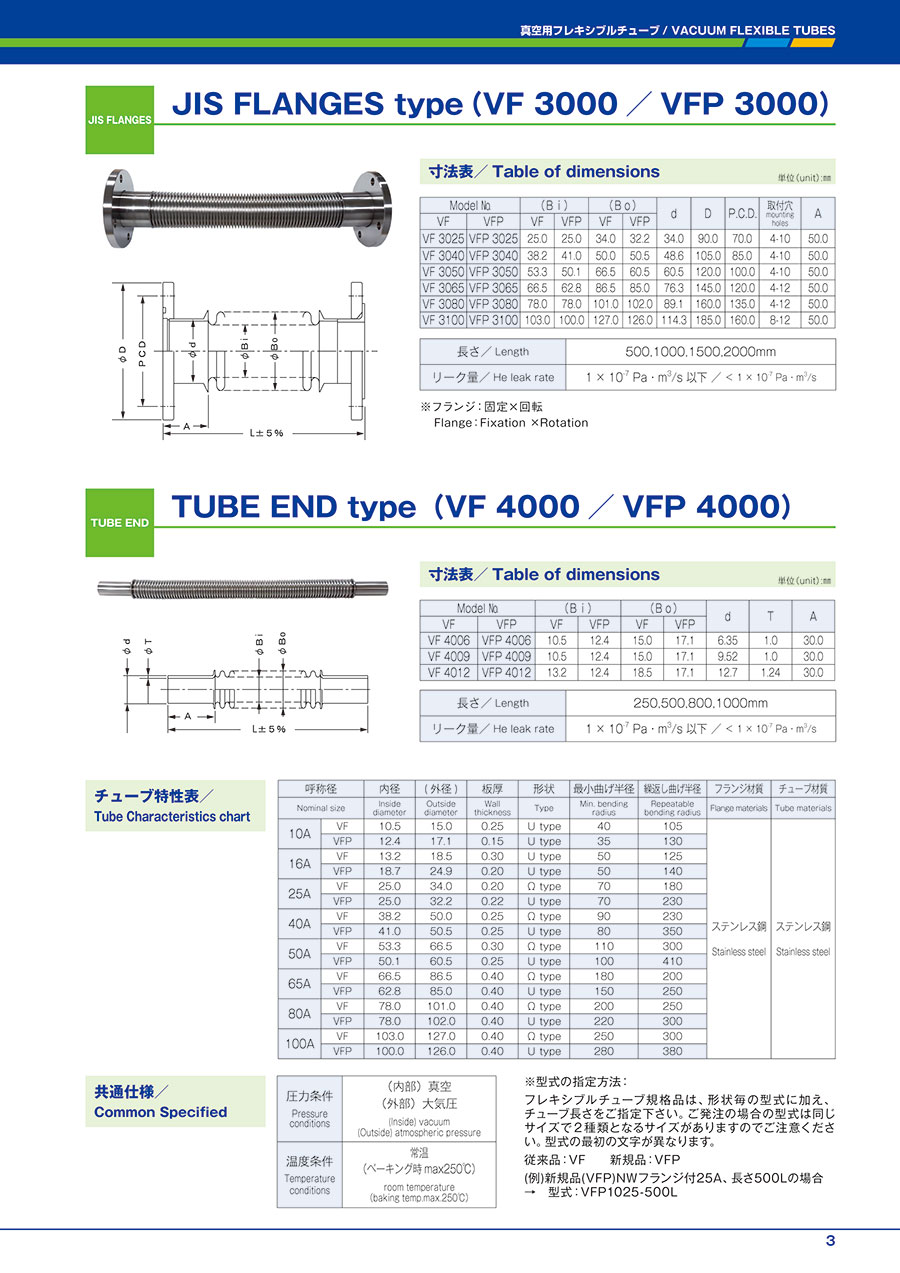

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
