出荷日
- すべて
- 6日以内
- 19日以内
- 28日以内

入江工研

真空用フレキシブルチューブ NW-KF type

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 12,039円～109,695円特別価格

税込単価: 13,243円～120,665円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：6 日目

【特長】・IKCでは真空用機器の配管接続に、便利でかつ柔軟な耐腐食性を持つステ...

種類
フレキシブルチューブ
接続部種類
NW/KFフランジ
材質
ステンレス
使用流体
空気（真空）

未確定：候補が52型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

長さ：500、1,000、1,500、2,000mm
リーク量：1×10^-7Pa･m³/s以下
圧力条件：（内部）真空、（外部）大気圧
温度条件：常温（ベーキング時max250℃）

規格表

型番リスト

表示件数

型番

内径

(Φ)

外径

(Φ)

最小曲げ半径

(mm)

自由長

(mm)

最小発注数量

10.5	15	40	1000	1個
10.5	15	40	1500	1個
10.5	15	40	2000	1個
10.5	15	40	500	1個
13.2	18.5	50	1000	1個
13.2	18.5	50	1500	1個
13.2	18.5	50	2000	1個
13.2	18.5	50	500	1個
25	34	70	1000	1個
25	34	70	1500	1個
25	34	70	2000	1個
25	34	70	500	1個
38.2	50	90	1000	1個
38.2	50	90	1500	1個
38.2	50	90	2000	1個
38.2	50	90	500	1個
53.3	66.5	110	1000	1個
53.3	66.5	110	1500	1個
53.3	66.5	110	2000	1個
53.3	66.5	110	500	1個
66.5	86.5	180	1000	1個
66.5	86.5	180	1500	1個
66.5	86.5	180	2000	1個
66.5	86.5	180	500	1個
78	101	200	1000	1個
78	101	200	1500	1個
78	101	200	2000	1個
78	101	200	500	1個
103	127	250	1000	1個
103	127	250	1500	1個
103	127	250	2000	1個
103	127	250	500	1個
12.4	17.1	35	1000	1個
12.4	17.1	35	1500	1個
12.4	17.1	35	2000	1個
12.4	17.1	35	500	1個
18.7	24.9	50	1000	1個
18.7	24.9	50	2000	1個
18.7	24.9	50	500	1個
25	32.2	70	500	1個
41	50.5	80	1000	1個
41	50.5	80	1500	1個
41	50.5	80	500	1個
62.8	85	150	1000	1個
62.8	85	150	1500	1個
62.8	85	150	2000	1個
62.8	85	150	500	1個
78	102	220	2000	1個
78	102	220	500	1個
100	126	280	1000	1個
100	126	280	1500	1個
100	126	280	2000	1個

通常単価(税別) (税込単価)	通常出荷日

13,755円 ( 15,131円 )	6日目
15,484円 ( 17,032円 )	6日目
17,200円 ( 18,920円 )	6日目
12,039円 ( 13,243円 )	6日目
14,105円 ( 15,516円 )	6日目
15,822円 ( 17,404円 )	6日目
17,537円 ( 19,291円 )	6日目
12,389円 ( 13,628円 )	6日目
18,578円 ( 20,436円 )	6日目
23,737円 ( 26,111円 )	19日目
28,888円 ( 31,777円 )	19日目
14,782円 ( 16,260円 )	6日目
24,493円 ( 26,942円 )	6日目
31,772円29,230円 ( 32,153円 )	6日目
39,248円 ( 43,173円 )	28日目
19,514円 ( 21,465円 )	6日目
32,124円 ( 35,336円 )	6日目
42,173円37,955円 ( 41,751円 )	6日目
52,131円46,917円 ( 51,609円 )	6日目
21,725円 ( 23,898円 )	6日目
42,302円38,071円 ( 41,878円 )	6日目
56,577円50,919円 ( 56,011円 )	6日目
67,923円61,130円 ( 67,243円 )	6日目
29,927円27,532円 ( 30,285円 )	6日目
53,818円 ( 59,200円 )	6日目
71,022円63,919円 ( 70,311円 )	6日目
85,970円77,373円 ( 85,110円 )	6日目
39,040円35,916円 ( 39,508円 )	6日目
67,053円60,347円 ( 66,382円 )	6日目
88,560円 ( 97,416円 )	6日目
109,694円98,724円 ( 108,596円 )	6日目
47,984円 ( 52,782円 )	6日目
13,755円 ( 15,131円 )	6日目
15,484円 ( 17,032円 )	6日目
17,199円 ( 18,919円 )	6日目
12,039円 ( 13,243円 )	6日目
14,106円 ( 15,517円 )	6日目
17,537円 ( 19,291円 )	6日目
12,390円 ( 13,629円 )	6日目
14,782円 ( 16,260円 )	6日目
24,493円 ( 26,942円 )	6日目
31,773円29,231円 ( 32,154円 )	6日目
19,513円 ( 21,464円 )	6日目
42,303円38,072円 ( 41,879円 )	6日目
56,577円50,919円 ( 56,011円 )	6日目
67,925円61,132円 ( 67,245円 )	6日目
29,927円27,532円 ( 30,285円 )	19日目
85,970円77,373円 ( 85,110円 )	6日目
39,039円35,915円 ( 39,507円 )	6日目
67,054円 ( 73,759円 )	6日目
88,557円 ( 97,413円 )	6日目
109,695円 ( 120,665円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・IKCでは真空用機器の配管接続に、便利でかつ柔軟な耐腐食性を持つステンレス製フレキシブルチューブを取り揃え、従来品である4種類の規格品（VF）に新規品（VFP）を加えました。
・規格品以外の長さ及びフランジの製作もしています。

カタログ

商品TOP

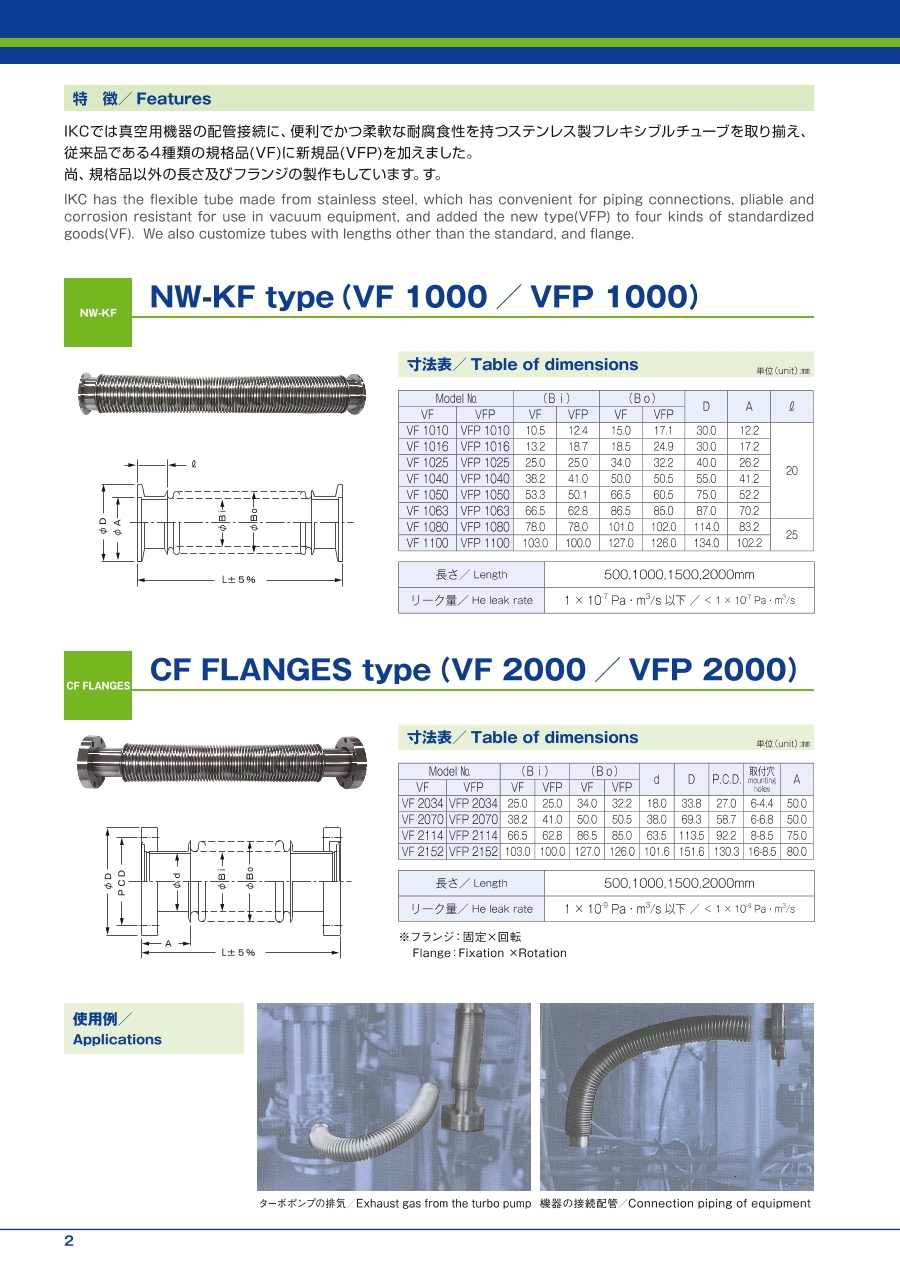

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
