メカニカル部品技術窓口
チェーン ガイド（CGCCBガイド）
- 通常単価(税別)
- 15,973円～25,837円
- 税込単価
- 17,570円～28,421円
・適用チェーンは単列の伝動用ローラーチェーン及びブシュチェーン（JIS B 1...
詳細情報を確認する
未確定：候補が6型番あります。
商品情報
外形図
規格表
| Cチャンネルスチール製型番 | CチャンネルSUS製型番 | チェーンNo. | A | B | Bf | F | C | E | 質量（g/m） | 定寸（m） |
|---|---|---|---|---|---|---|---|---|---|---|
| CGCCB40 | CGCCB40-SUS | 40 | 12.4 | 8.2 | 7.6 | 5.2 | 5.1 | 14.8 | 1,280 | 2 |
| CGCCB50 | CGCCB50-SUS | 50 | 15.5 | 10.4 | 9.1 | 7.1 | 6.4 | 17.7 | 1,210 | |
| CGCCB60 | CGCCB60-SUS | 60 | 18.7 | 12.3 | 12.2 | 8.1 | - | - | 1,120 |
製品仕様
| タイプ | レール | Cチャンネル |
|---|---|---|
| CGCCB | 超高分子量ポリエチレン（LubX®C） ブルー | スチール（SGHC） 亜鉛メッキ |
| CGCCB-SUS | SUS304 |
取付例
| 型番 | 取付推奨ボルトサイズ |
|---|---|
| CGCCB40 | M6 |
| CGCCB50 | |
| CGCCB60 | - |
| 型番 | 取付推奨ボルトサイズ |
|---|---|
| CGCCB40 | M4 |
| CGCCB50 | M5 |
| CGCCB60 | - |
- 取付けボルトの先端、頭が表面に出ないようにしてください。
商品特長詳細
- スチールとPOMに対する摩擦係数が低く、チェーンコンベアに最適です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,973円 ( 17,570円 ) | 4日目 |
25,837円 ( 28,421円 ) | 3日目 |
16,033円 ( 17,636円 ) | 3日目 |
25,837円 ( 28,421円 ) | 3日目 |
15,973円 ( 17,570円 ) | 3日目 |
25,837円 ( 28,421円 ) | 3日目 |
詳細情報
基本情報
・適用チェーンは単列の伝動用ローラーチェーン及びブシュチェーン（JIS B 1801）です。
・本製品は、素材長さ2000±2より切削加工で製作しております。
・樹脂部長さは1℃で1000mm当たり0.2mm伸縮します。（在庫品の為、定寸長さの変位量が大きい場合があります。）
・伸縮を考慮の上、長穴等の取付けをしてください。
・レールとCチャンネルは、はめ込み構造です。必要に応じて抜け防止をしてください。

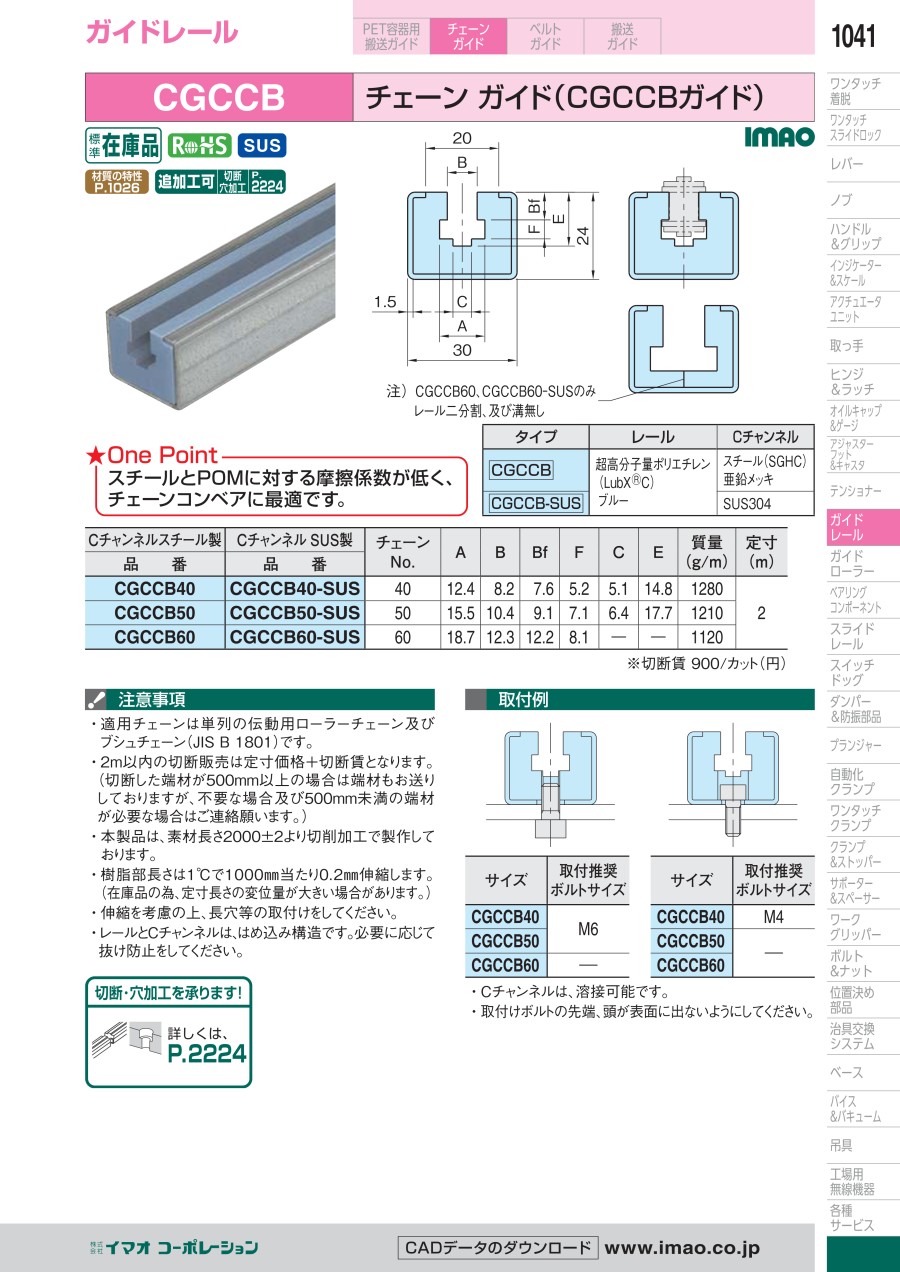

カタログ
