商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

バルブユニット：K1タイプ

真空用圧力スイッチ（ZSE2）の場合（ZX100-K1□□□-E□）

真空用圧力スイッチ（ZSE3）の場合（ZX100-K1□□□□-D□□）

バルブユニット：K3タイプ

真空用圧力スイッチ（ZSE2）の場合（ZX100-K3□□□-E□）

フィルタユニット（F）の場合（ZX100-K3□□□□-F）

バルブユニット：K6タイプ

真空用圧力スイッチ（ZSE2）の場合

フィルタユニット（F）の場合（ZX100-K6-F）

バルブユニット：K8タイプ

真空用圧力スイッチ（ZSE2）の場合（ZX100-K8-E□）

フィルタユニット（F）の場合（ZX100-K8-F）

※寸法はブラケットAの取付時
※※寸法はスペーサ1の取付時

［］内寸法は、ACの場合

注）供給弁・破壊弁組合せK5、K6、J3の場合。
本製品の供給弁、破壊弁はパイロット圧供給（PS）ポートの圧力にて作動する構造となっています。供給用、破壊用パイロット圧供給（PA、PB）ポートにはパイロット圧供給（PS）ポート圧力以上、0.6MPa以下の圧力を供給してください。

製品仕様

ZX100-K15LZ-E□

構造図

構成部品／交換部品

番号	部品名	材質	備考
1	ポペット弁Ass'y	-	ZX1-PV-0
2	破壊流量調整ニードル	ステンレス鋼	ZX1-NA
3	マニホールドベース	アルミニウム	-
4	真空スイッチ	-	ZSE2、ZSE3
5	バルブユニット	-	ZX1-VB□□□□□□-D-□
6	インターフェイスプレート	-	（PV）・（PS⇔PD）
7	復帰スプリング	ステンレス	-
^注）8	フィルタケース	ポリカーボネート	-

番号	部品名	材質	部品型番
9	パイロット弁	-	カタログをご参照下さい。
10	フィルタエレメント	PVA	ZX1-FE
11	ガスケット	-	ZX1-FG
12	フィルタケースAss'y	-	ZX1-FK-PC^※

※ 構成部品
フィルタケース、フィルタエレメント、テンションボルト（Oリング含む）
（11のガスケットは含まれない）

注意・禁止事項

※ 上記以外の製品情報につきましては、カタログを参照下さい。
※ 商品画像は代表画像となっております。

フィルタケース取扱い上のご注意

1）ケースの材質はポリカーボネートですので、シンナ、四塩化炭素、クロロホルム、酢酸エステル、アニリン、シクロヘキサン、トリクロールエチレン、硫酸、乳酸、水溶性切削油（アルカリ性）等の化学薬品のご使用あるいは雰囲気中でのご使用は避けてください。
2）直射日光を避けてご使用ください。

型番リスト

表示件数

型番

ZX100-K15HZB-F

ZX100-K15LNZ

種類

付加機能

真空ポート接続口形状

エア供給ポート接続口形状

用途

使用温度範囲

(℃)

詳細情報

基本情報

基本情報

マニホールド化可能な真空ユニット、真空ポンプシステム。
【特長】
・100gまでの電子部品、小物精密部品に
・モジュール設計による最適機能組み合わせ可能
・コンパクト、軽量（機能フルセット時120g）によりアクチュエータ取付に最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像はマニホールド仕様の代表画像となっております。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

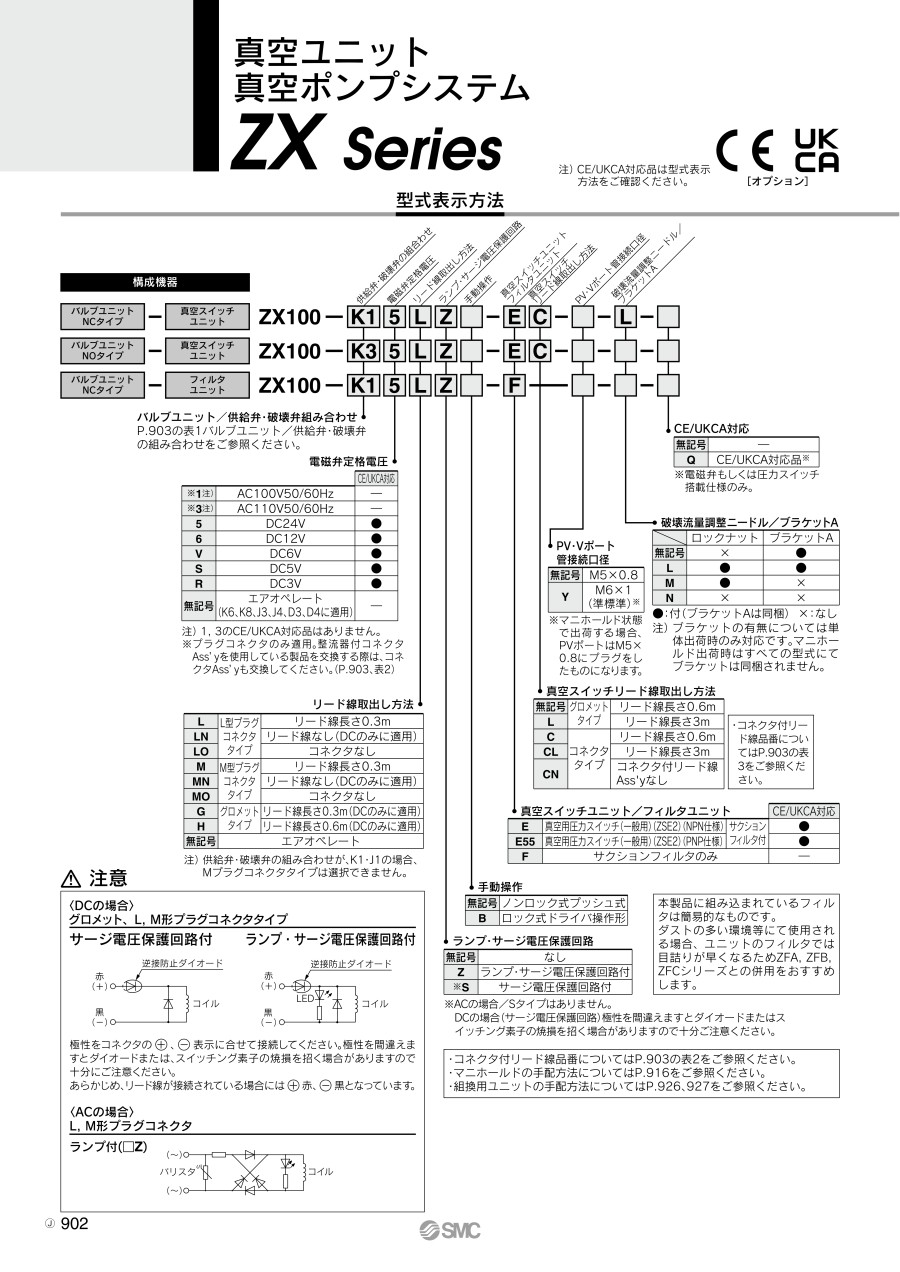

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
大型真空ユニット真空ポンプシステム ZRシリーズ
真空ユニット真空ポンプシステムです。0.5～5kgまでのワークに適した真空ユニットです。モジュール設計により必要な機能の組み合せが可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
