真空ユニット エジェクタシステム ZXシリーズ
- 通常単価(税別)
- 211円～35,631円特別価格
- 税込単価
- 232円～39,194円特別価格
100gまでの電子部品、小物精密部品に最適な真空ユニット、エジェクタシステム。【特長】・モジュール設計...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像はマニホールド仕様の代表画像となっております。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
バルブユニットなし
真空用圧力スイッチ（ZSE2）の場合 ZX1□□□-E□
- 注1）外部破壊を行う場合プラグを外してください。
- 注2）※寸法はブラケットAの取付時、※※寸法は、スペーサ1取付時の寸法です。
フィルタユニット（F）の場合（ZX1□□□-F）
バルブユニット：K1タイプ
真空用圧力スイッチ（ZSE2）の場合（ZX1□□□-K1□□□□-E□）
- 注）※寸法はブラケットAの取付時、※※寸法はスペーサ1の取付時の寸法です。
- ［］内寸法は、ACの場合。
真空用圧力スイッチ（ZSE3）の場合（ZX1□□□-K1□□□-D□□□）
フィルタユニットの場合（ZX1□□□-K1□□□□-F）
スイッチ、フィルタ無しの場合（ZX1□□□-K1□□□□）
バルブユニット：K3タイプ
真空用圧力スイッチ（ZSE2）の場合（ZX1□□□-K3□□□-E□）
- 注）※寸法はブラケットAの取付時、※※寸法は、スペーサ1取付時の寸法です。
- ［］内寸法は、ACの場合。
製品仕様
ZX1□□□-K15LZ-E□の外観図
ZX1□□□-K35MZ-E□の外観図
構造
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ポペット弁Ass'y | - | ZX1-PV-0 |
| 2 | 破壊流量調整ニードル | ステンレス鋼 | ZX1-NA |
| 3 | マニホールドベース | アルミニウム | - |
| 4 | 真空スイッチ | - | ZSE2、ZSE3 |
| 5 | バルブユニット | - | ZX1-VA□□□□□□-D-□ |
| 6 | インタフェイスプレート | - | （PV⇔PS⇔PD） |
| 7 | サイレンサケース | - | - |
| 注）8 | フィルタケース | ポリカーボネート | - |
| 番号 | 部品名 | 材質 | 部品品番 |
|---|---|---|---|
| 9 | パイロット弁エアオペレート | - | カタログをご参照下さい。 |
| 10 | フィルタエレメント | PVA | ZX1-FE |
| 11 | エジェクタアセンブリ | - | カタログをご参照下さい。 |
| 12 | ガスケット | - | ZX1-FG |
| 13 | サイレンサエレメント | - | ZX1-SAE |
| 14 | パッキンセット | - | ZX1-PK |
| （7, 13） | サイレンサAss'y | - | ZX1-HS2-□（□はノズル径） |
| 15 | フィルタケースAss'y | - | ZX1-FK-PC※ |
※構成部品
- フィルタケース、フィルタエレメント、テンションボルト（Oリング含む）
（12のガスケットは含まれません）
注）フィルタケース取扱い上のご注意
1）ケースの材質はポリカーボネートですので、シンナ、四塩化炭素、クロロホルム、酢酸エステル、アニリン、シクロヘキサン、トリクロールエチレン、硫酸、乳酸、水溶性切削油（アルカリ性）等の化学薬品のご使用あるいは雰囲気中でのご使用は避けてください。
2）直射日光を避けてご使用ください。
注意・禁止事項
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
- ※ 商品画像は代表画像となっております。

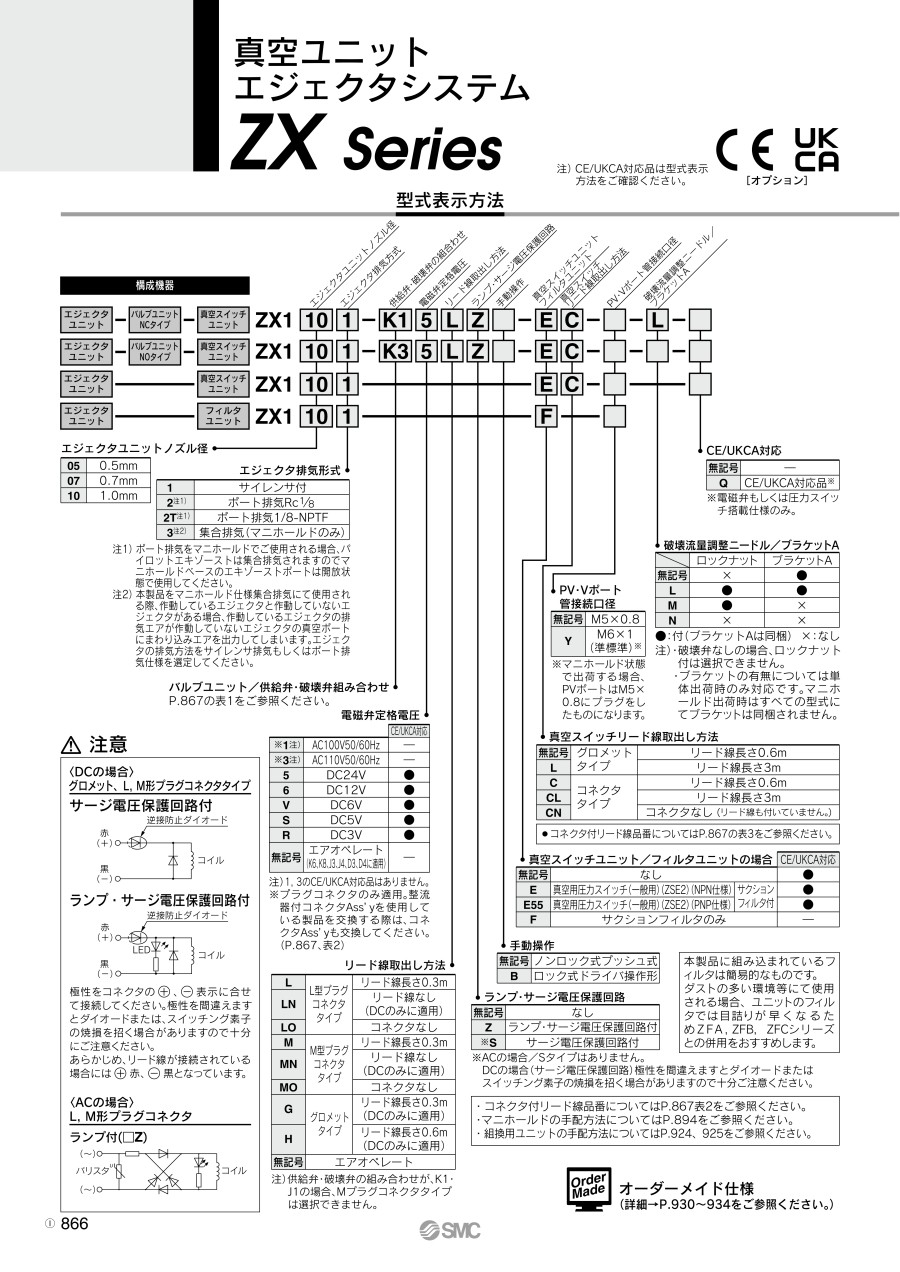

型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
211円 ( 232円 ) | 在庫品1日目当日出荷可能 |
5,792円3,822円 ( 4,204円 ) | 在庫品1日目当日出荷可能 |
9,489円7,496円 ( 8,246円 ) | 在庫品1日目当日出荷可能 |
25,415円 ( 27,957円 ) | 在庫品1日目当日出荷可能 |
35,631円 ( 39,194円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
100gまでの電子部品、小物精密部品に最適な真空ユニット、エジェクタシステム。
【特長】
・モジュール設計による最適機能組み合わせが可能
・コンパクト、軽量（機能フルセット時120g）によりアクチュエータ取付に最適
・エジェクタノズル径Φ0.5～Φ1.0mm（吸込流量5～22L/min（ANR））から選定
・マニホールド化可能
【用途】
・チップボンディング、チップマウンター、極小部品の吸着搬送、印刷機への紙送り
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像はマニホールド仕様の代表画像となっております。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
