大型真空ユニット 真空ポンプシステム ZRシリーズ

大型真空ユニット 真空ポンプシステム ZRシリーズ
この商品のFAQをみる（2件）
通常単価(税別)
951円～42,876円
税込単価
1,046円～47,164円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大型真空ユニット エジェクタシステム ZRシリーズ

SMC

大型真空ユニット エジェクタシステム ZRシリーズ
0
通常価格(税別)： 490円 (税込価格：539円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

真空ユニット 真空ポンプシステム ZXシリーズ

SMC

真空ユニット 真空ポンプシステム ZXシリーズ
0
通常価格(税別)： 11,619円 (税込価格：12,781円)

通常出荷日：在庫品1日目

大型パッドや複数のパッドを使用する場合に最適な真空ユニット、真空ポンプシステム...

詳細情報を確認する

ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。
未確定：候補が12型番あります。
数量：

商品情報

外形図

単位：mm

K1タイプ 真空切換弁：ダブルSoL. 破壊弁：シングルSoL.（N.C） ZR100-K1□M□□-E□□-□

ZR100-K1□M□□-E□□-□の構造・外形図1

構造・外形図1

ZR100-K1□M□□-E□□-□の構造・外形図2

構造・外形図2

ZR100-K1□M□□-E□□-□の構造・外形図3

構造・外形図3

ZR100-K1□M□□-D□□□-□

ZR100-K1□M□□-D□□□-□の構造・外形図1

構造・外形図1

ZR100-K1□M□□-D□□□-□の構造・外形図2

構造・外形図2

  1. ※1寸法はブラケットAの取付時。ブラケットA型番：ZR1-OBA（標準装備）

製品仕様

ZRシリーズの外観

外観

フルセット（バルブ+真空用圧力スイッチ+フィルタユニット）の図

フルセット（バルブ+真空用圧力スイッチ+フィルタユニット）の図

ユニット組み合わせ取付組立ねじ構成

構成機器

構成機器：バルブユニット＋真空用圧力スイッチ／フィルタユニット

バルブユニット+真空用圧力スイッチ／フィルタユニット

構成機器：バルブユニット

バルブユニット

構成機器：真空用圧力スイッチ／フィルタユニット

真空用圧力スイッチ／フィルタユニット

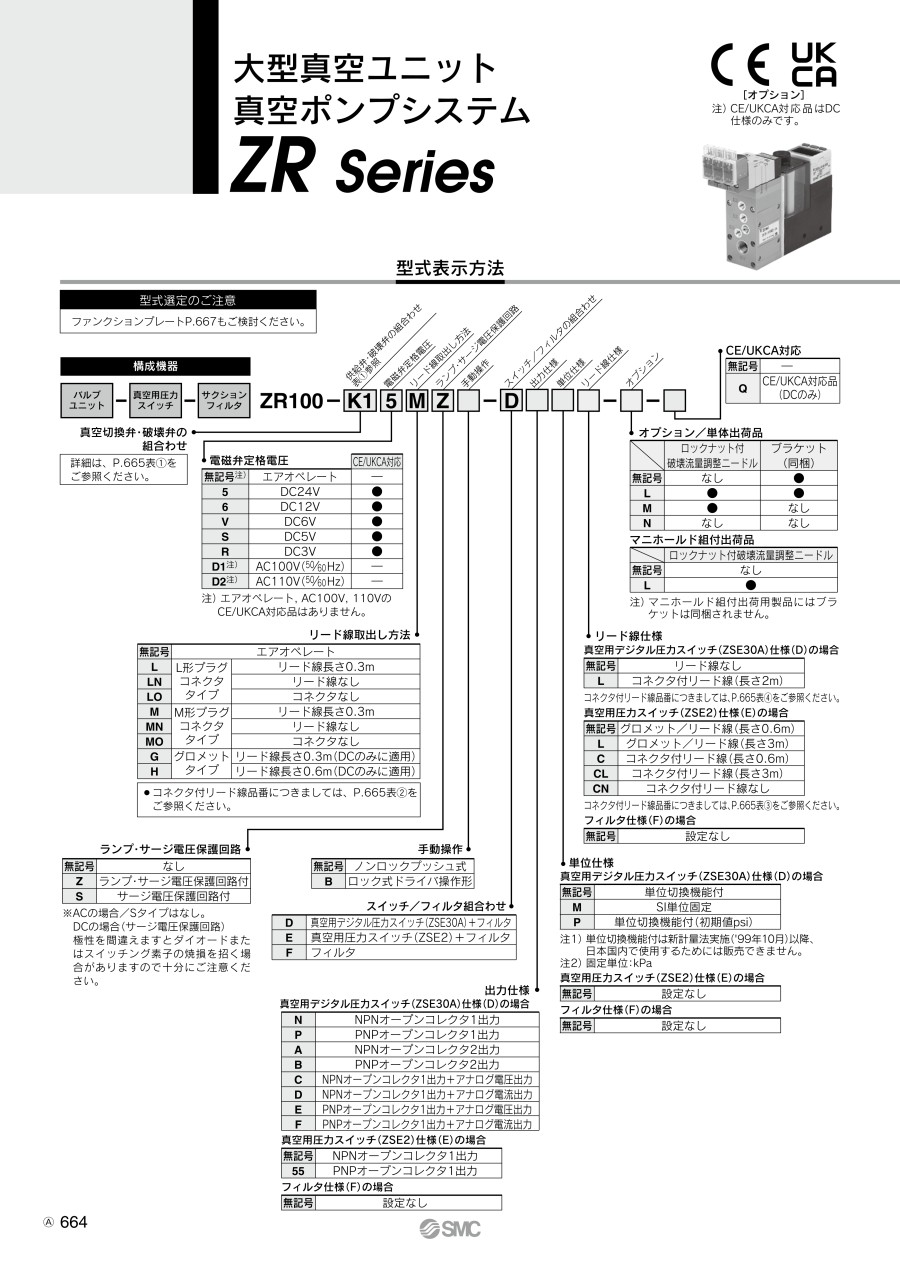

番号組み合わせ、仕様等
3真空スイッチ用、アダプタA用
11標準品（付属品なし）
標準品（付属品なし） ［ZSE30A仕様］
13標準品（付属品なし）
ファンクションプレート付
14標準品（付属品なし）
ファンクションプレート付
標準品（付属品なし） ［ZSE30A仕様］
ファンクションプレート付 ［ZSE30A仕様］
15標準品（付属品なし）
ファンクションプレート付

※バルブユニットを単体仕様からマニホールド仕様に組付ける際はZX1-MP1（3ヶ）（PS、PD、PEポート用）、TB00148（1ヶ）（PVポート用）が必要になります。

注意・禁止事項

  • ※ 上記以外の製品情報につきましては、カタログを参照下さい。
  • ※ 商品画像は代表画像となっております。詳細形状はカタログをご参照ください。

型番リスト

表示件数
  • 1
    • 型番
    ZR1-RV3
    ZR100-K15LOZ-F
    ZR100-K15MOS-F-L-Q
    ZR100-K15MS-F
    ZR100-K15MZ-F
    ZR100-K15MZ-F-L-Q
    ZR100-K15MZ-F-Q
    ZR100-K25LZ-EC
    ZR100-K25LZ-F
    ZR100-K25MOZ-F
    ZR100-K25MZ-F
    ZR100-K25MZB-F

    種類

    付加機能

    真空ポート接続口形状

    エア供給ポート接続口形状

    用途

    使用温度範囲

    (℃)

    関連部品種類

    供給弁・破壊弁の組合せ

    定格電圧

    リード線取出し方法

    ランプ・サージ電圧保護回路

    マニュアル

    出力仕様

    単位仕様

    リード線仕様

    付属品

    真空スイッチ型式

    真空スイッチリード線取出し方法

    破壊流量調整ニードル

    CE対応

    関連部品種類詳細

    配管仕様

    		最小発注数量
    関連部品
    -
    -
    -
    -
    -
    ブロックプレート
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    ファンクションプレート
    個別（PVポート）/共通（PS・PDポート）
    1個
    ユニット
    フィルタ / 真空発生用バルブ / 真空破壊用バルブ
    Rc1/8
    Rc1/8
    単体
    5～50
    -
    供給弁（ダブルSOL）/破壊弁（N.C.）
    DC24V
    L型プラグコネクタタイプ
    ランプ・サージ電圧保護回路付
    ノンロックプッシュ式
    設定なし
    設定なし
    コネクタなし
    ブラケットAまたはB
    フィルタ
    設定なし
    なし
    非対応
    -
    -
    1個
    ユニット
    フィルタ / 真空発生用バルブ / 真空破壊用バルブ
    Rc1/8
    Rc1/8
    単体
    5～50
    -
    供給弁（ダブルSOL）/破壊弁（N.C.）
    DC24V
    M型プラグコネクタタイプ
    サージ電圧保護回路付
    ノンロックプッシュ式
    設定なし
    設定なし
    コネクタなし
    ブラケットAまたはB
    フィルタ
    設定なし
    ロックナット
    CE対応品
    -
    -
    1個
    ユニット
    フィルタ / 真空発生用バルブ / 真空破壊用バルブ
    Rc1/8
    Rc1/8
    単体
    5～50
    -
    供給弁（ダブルSOL）/破壊弁（N.C.）
    DC24V
    M型プラグコネクタタイプ
    サージ電圧保護回路付
    ノンロックプッシュ式
    設定なし
    設定なし
    リード線長さ0.3m
    ブラケットAまたはB
    フィルタ
    設定なし
    なし
    非対応
    -
    -
    1個
    ユニット
    フィルタ / 真空発生用バルブ / 真空破壊用バルブ
    Rc1/8
    Rc1/8
    単体
    5～50
    -
    供給弁（ダブルSOL）/破壊弁（N.C.）
    DC24V
    M型プラグコネクタタイプ
    ランプ・サージ電圧保護回路付
    ノンロックプッシュ式
    設定なし
    設定なし
    リード線長さ0.3m
    ブラケットAまたはB
    フィルタ
    設定なし
    なし
    非対応
    -
    -
    1個
    ユニット
    フィルタ / 真空発生用バルブ / 真空破壊用バルブ
    Rc1/8
    Rc1/8
    単体
    5～50
    -
    供給弁（ダブルSOL）/破壊弁（N.C.）
    DC24V
    M型プラグコネクタタイプ
    ランプ・サージ電圧保護回路付
    ノンロックプッシュ式
    設定なし
    設定なし
    リード線長さ0.3m
    ブラケットAまたはB
    フィルタ
    設定なし
    ロックナット
    CE対応品
    -
    -
    1個
    ユニット
    フィルタ / 真空発生用バルブ / 真空破壊用バルブ
    Rc1/8
    Rc1/8
    単体
    5～50
    -
    供給弁（ダブルSOL）/破壊弁（N.C.）
    DC24V
    M型プラグコネクタタイプ
    ランプ・サージ電圧保護回路付
    ノンロックプッシュ式
    設定なし
    設定なし
    リード線長さ0.3m
    ブラケットAまたはB
    フィルタ
    設定なし
    なし
    CE対応品
    -
    -
    1個
    ユニット
    フィルタ / 真空発生用バルブ / 機械式真空用圧力スイッチ / 真空破壊用バルブ
    Rc1/8
    Rc1/8
    単体
    5～50
    -
    供給弁（N.C.）/破壊弁（N.C.）
    DC24V
    L型プラグコネクタタイプ
    ランプ・サージ電圧保護回路付
    ノンロックプッシュ式
    NPNオープンコレクタ1出力
    設定なし
    リード線長さ0.3m
    ブラケットAまたはB
    真空用圧力スイッチ（ZSE2）+フィルタ
    コネクタ付リード線（長さ0.6m）
    なし
    非対応
    -
    -
    1個
    ユニット
    フィルタ / 真空発生用バルブ / 真空破壊用バルブ
    Rc1/8
    Rc1/8
    単体
    5～50
    -
    供給弁（N.C.）/破壊弁（N.C.）
    DC24V
    L型プラグコネクタタイプ
    ランプ・サージ電圧保護回路付
    ノンロックプッシュ式
    設定なし
    設定なし
    リード線長さ0.3m
    ブラケットAまたはB
    フィルタ
    設定なし
    なし
    非対応
    -
    -
    1個
    ユニット
    フィルタ / 真空発生用バルブ / 真空破壊用バルブ
    Rc1/8
    Rc1/8
    単体
    5～50
    -
    供給弁（N.C.）/破壊弁（N.C.）
    DC24V
    M型プラグコネクタタイプ
    ランプ・サージ電圧保護回路付
    ノンロックプッシュ式
    設定なし
    設定なし
    コネクタなし
    ブラケットAまたはB
    フィルタ
    設定なし
    なし
    非対応
    -
    -
    1個
    ユニット
    フィルタ / 真空発生用バルブ / 真空破壊用バルブ
    Rc1/8
    Rc1/8
    単体
    5～50
    -
    供給弁（N.C.）/破壊弁（N.C.）
    DC24V
    M型プラグコネクタタイプ
    ランプ・サージ電圧保護回路付
    ノンロックプッシュ式
    設定なし
    設定なし
    リード線長さ0.3m
    ブラケットAまたはB
    フィルタ
    設定なし
    なし
    非対応
    -
    -
    1個
    ユニット
    フィルタ / 真空発生用バルブ / 真空破壊用バルブ
    Rc1/8
    Rc1/8
    単体
    5～50
    -
    供給弁（N.C.）/破壊弁（N.C.）
    DC24V
    M型プラグコネクタタイプ
    ランプ・サージ電圧保護回路付
    ロック式ドライバ操作形
    設定なし
    設定なし
    リード線長さ0.3m
    ブラケットAまたはB
    フィルタ
    設定なし
    なし
    非対応
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    951円
    ( 1,046円 )
    6日目
    38,296円
    ( 42,126円 )
    19日目
    39,322円
    ( 43,254円 )
    19日目
    38,475円
    ( 42,323円 )
    19日目
    38,715円
    ( 42,587円 )
    6日目
    39,971円
    ( 43,968円 )
    19日目
    39,362円
    ( 43,298円 )
    19日目
    42,876円
    ( 47,164円 )
    19日目
    32,544円
    ( 35,798円 )
    6日目
    32,264円
    ( 35,490円 )
    19日目
    32,544円
    ( 35,798円 )
    19日目
    32,544円
    ( 35,798円 )
    19日目
  • 1

    • 詳細情報

    基本情報

    大型パッドや複数のパッドを使用する場合に最適な真空ユニット、真空ポンプシステム。
    【特長】
    ・0.5～5kgまでのワークに適した真空ユニット
    ・モジュール設計/必要な機能の組み合せが可能
    ・真空ポンプシステム、エジェクタシステムのいずれにも対応した組合せが可能
    ・安全対策、ダブルソレノイドによる自己保持機能
    ・コンパクト、軽量
    ・マニホールド化が可能

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
    • CADデータは、一部の型番には対応しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    大型真空ユニット 真空ポンプシステム ZRシリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    QZRシリーズのバルブ（供給弁・破壊弁）の制御を知りたい。たとえば、ZR115S1-K15MZ-F（K1タイプ）のバルブのON/OFFで、真空と破壊はどうなるのか？
    A
    供給弁・破壊弁の組合せで、記号「K1」の（真空）供給用バルブは自己保持(ダブルSOL)型です。
    「K1」以外の制御弁はNC仕様で、切換え時（通電時）のみ動作します。
    ZR115S1-K15MZ-Fの場合は、供給用パイロット弁にワンパルスで真空発生し続けます。
    真空停止用パイロット弁にワンパルスで、真空停止します。
    破壊弁は通電ON後の連続通電中は真空破壊し、通電OFFで真空破壊エアが停止します。
    それぞれの電磁弁への通電時間はPLC等の上位機器で設定してご使用ください。
    QZRシリーズのファンクションプレート（ZR1-RV□）の使用方法は？
    A
    "ファンクションプレートは、バルブユニットの各供給ポートのエアを共有する場合に使用します。
    たとえば、エジェクタシステムのZRユニットでZR1-RV1付の場合は、供給エア（PV）とパイロットエア（PS）と破壊エア（PD）が連通しますので、
    PVポートのみの配管接続で使用可能です（PSとPDはプラグ止め）。
    それぞれのポートをどのような圧力の組合せで使い分けされるかにより、ファンクションプレートを選択していただく必要があります。"
