未確定：候補が47型番あります。

商品情報
型番リスト
詳細情報

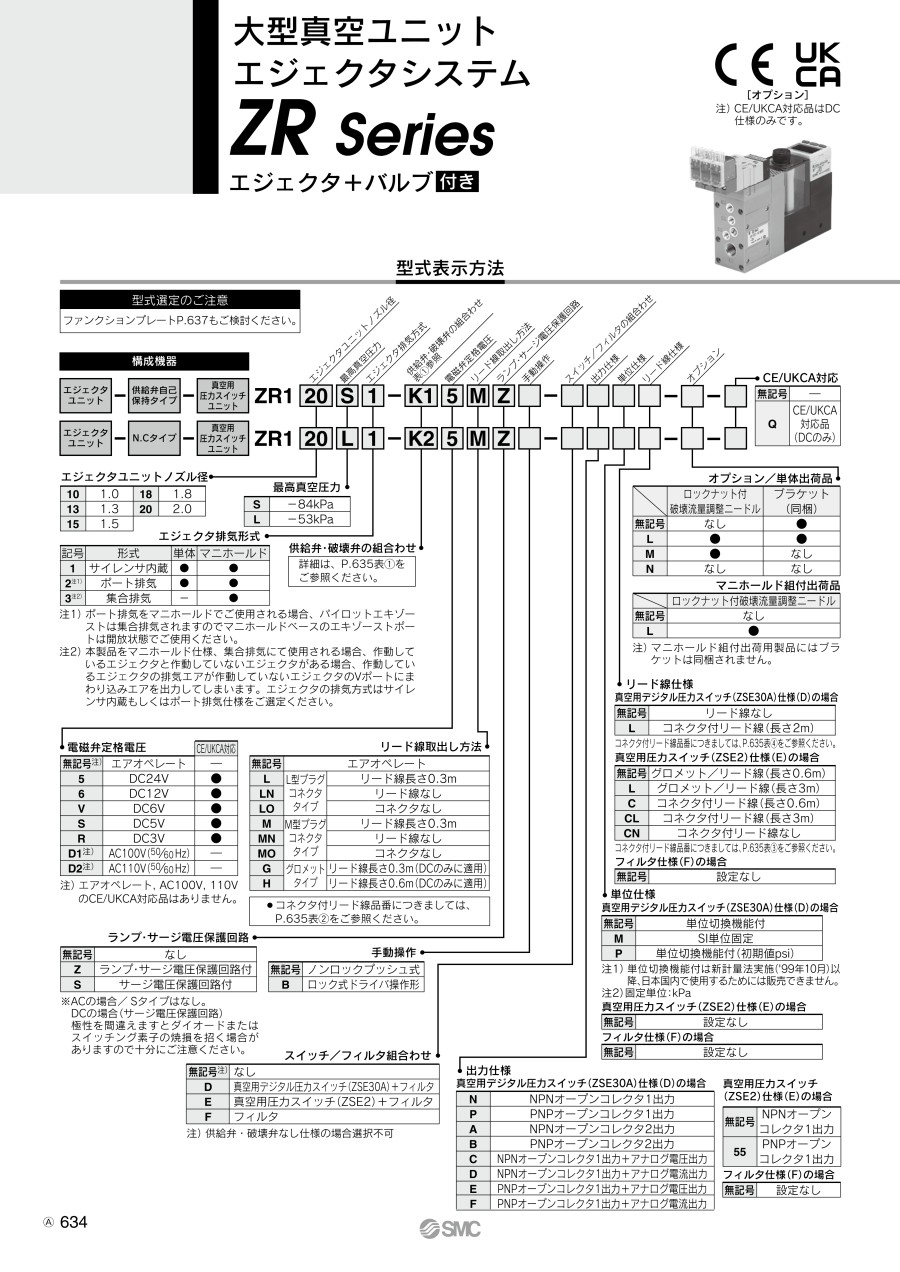

カタログ

商品情報

外形図

単位：mm

ZR1（10、13、15）□1-K1□M□□-E□□-□

ノズル径／1mm、1.3mm、1.5mmのポート排気仕様の場合

構造・外形図1（ノズル径／1mm、1.3mm、1.5mm）

構造・外形図2（ノズル径／1mm、1.3mm、1.5mm）

ZR1（10、13、15）□1-K1□M□□-D□□□-□

ポート排気仕様の場合

構造・外形図1

構造・外形図2

※1寸法は、ブラケットAの取付時、ブラケットA型番：ZR1-OBA（標準装備）

製品仕様

外観

フルセット（エジェクタ+バルブ+真空用圧力スイッチ+フィルタ）の図

バルブ付の図

バルブなしの図

注意・禁止事項

※ 上記以外の製品情報につきましては、カタログを参照下さい。
※ 商品画像は代表画像です。

型番リスト

表示件数

型番

種類

付加機能

到達真空度

(kPa)

空気消費流量

(l/min)

真空ポート接続口形状

エア供給ポート接続口形状

用途

使用温度範囲

(℃)

吸込流量

(l/min)

ノズル径

関連部品種類詳細

適用仕様

配管仕様

最小発注数量

関連部品	-	-	-	-	-	-	-	-	-	エジェクタ構成部品	-	-	-	-	-	-	-	-	-	ブラケットC付	-	-	-	-	サクションフィルタ	-	-	1個
関連部品	-	-	-	-	-	-	-	-	-	フィルタエレメント	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
関連部品	-	-	-	-	-	-	-	-	-	エジェクタ構成部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	破壊流量調整ニードル	-	-	1個
関連部品	-	-	-	-	-	-	-	-	-	ブロックプレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ファンクションプレート	-	共通（PV/PS/PDポート）	1個
関連部品	-	-	-	-	-	-	-	-	-	ブロックプレート	-	-	-	-	-	-	-	-	-	-	-	-	-	-	ファンクションプレート	-	共通（PV/PSポート）/個別（PDポート）	1個
関連部品	-	-	-	-	-	-	-	-	-	エジェクタ構成部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	サイレンサエレメント	ZR110S1/ZR110L1/ZR113S1/ZR113L1用	-	1個
関連部品	-	-	-	-	-	-	-	-	-	エジェクタ構成部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	サイレンサエレメント	ZR115S1/ZR115L1用	-	1個
関連部品	-	-	-	-	-	-	-	-	-	エジェクタ構成部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	サイレンサエレメント	ZR118S1/ZR118L1/ZR120S1/ZR120L1用	-	1個
関連部品	-	-	-	-	-	-	-	-	-	電磁弁	-	-	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ロック式ドライバ操作形	-	-	コネクタなし	-	-	-	-	非対応	-	-	-	1個
関連部品	-	-	-	-	-	-	-	-	-	電磁弁	-	-	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	-	-	コネクタなし	-	-	-	-	非対応	-	-	-	1個
関連部品	-	-	-	-	-	-	-	-	-	バルブユニット	-	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	グロメットタイプ	サージ電圧保護回路付	ノンロックプッシュ式	-	-	リード線長さ0.3m	ブラケットB付	-	-	なし	非対応	-	-	-	1個
関連部品	-	-	-	-	-	-	-	-	-	バルブユニット	-	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	なし	ノンロックプッシュ式	-	-	リード線長さ0.3m	ブラケットB付	-	-	なし	非対応	-	-	-	1個
関連部品	-	-84	-	-	-	-	-	-	1.0mm	エジェクタユニット	サイレンサ内蔵	-	-	-	-	-	-	-	-	ブラケットB無	-	-	-	非対応	-	-	-	1個
関連部品	-	-53	-	-	-	-	-	-	1.5mm	エジェクタユニット	サイレンサ内蔵	-	-	-	-	-	-	-	-	ブラケットB付	-	-	-	非対応	-	-	-	1個
関連部品	-	-84	-	-	-	-	-	-	1.5mm	エジェクタユニット	サイレンサ内蔵	-	-	-	-	-	-	-	-	ブラケットB付	-	-	-	非対応	-	-	-	1個
関連部品	-	-84	-	-	-	-	-	-	2.0mm	エジェクタユニット	サイレンサ内蔵	-	-	-	-	-	-	-	-	ブラケットB付	-	-	-	非対応	-	-	-	1個
関連部品	-	-84	-	-	-	-	-	-	2.0mm	エジェクタ構成部品	サイレンサ内蔵	-	-	-	-	-	-	-	-	-	-	-	-	-	エジェクタアセンブリ	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-53	53	Rc1/8	Rc1/8	単体	5～50	44	1.0mm	-	サイレンサ内蔵	供給弁（N.C.）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / LED表示付真空用圧力スイッチ / 真空破壊用バルブ	-84	53	Rc1/8	Rc1/8	単体	5～50	25	1.0mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	なし	ノンロックプッシュ式	NPNオープンコレクタ1出力	単位切換機能付	リード線長さ0.3m	ブラケットAまたはB	真空用デジタル圧力スイッチ（ZSE30A）+フィルタ	コネクタ付リード線（長さ2m）	なし	非対応	-	-	-	1個
ユニット	フィルタ / 真空発生用バルブ / 真空破壊対応 / 集中排気仕様	-53	86	Rc1/8	Rc1/8	マニホールド	5～50	55	[その他] 1.3mm	-	集合排気	供給弁（N.C.）/破壊弁（供給弁と共通）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ロック式ドライバ操作形	設定なし	設定なし	コネクタなし	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-84	86	Rc1/8	Rc1/8	単体	5～50	42	[その他] 1.3mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ロック式ドライバ操作形	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 機械式真空用圧力スイッチ / 真空破壊用バルブ	-84	86	Rc1/8	Rc1/8	単体	5～50	42	[その他] 1.3mm	-	サイレンサ内蔵	供給弁（N.C.）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ロック式ドライバ操作形	NPNオープンコレクタ1出力	設定なし	リード線長さ0.3m	ブラケットAまたはB	真空用圧力スイッチ（ZSE2）+フィルタ	コネクタ付リード線（長さ0.6m）	なし	非対応	-	-	-	1個
ユニット	サイレンサ / 真空発生用バルブ / 真空破壊用バルブ	-53	102	Rc1/8	Rc1/8	単体	5～50	88	1.5mm	-	サイレンサ内蔵	供給弁（N.C.）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	-	-	リード線長さ0.3m	ブラケットAまたはB	なし	-	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ	-84	102	Rc1/8	Rc1/8	単体	5～50	63	1.5mm	-	サイレンサ内蔵	供給弁なし・破壊弁なし	ノンバルブ	-	-	-	設定なし	設定なし	-	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / 真空発生用バルブ / 真空破壊用バルブ	-84	102	Rc1/8	Rc1/8	単体	5～50	63	1.5mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	-	-	リード線長さ0.3m	ブラケットAまたはB	なし	-	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 機械式真空用圧力スイッチ / 真空破壊用バルブ	-84	102	Rc1/8	Rc1/8	単体	5～50	63	1.5mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	NPNオープンコレクタ1出力	設定なし	コネクタなし	ブラケットAまたはB	真空用圧力スイッチ（ZSE2）+フィルタ	コネクタ付リード線（長さ0.6m）	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 機械式真空用圧力スイッチ / 真空破壊用バルブ	-84	102	Rc1/8	Rc1/8	単体	5～50	63	1.5mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	NPNオープンコレクタ1出力	設定なし	リード線長さ0.3m	ブラケットAまたはB	真空用圧力スイッチ（ZSE2）+フィルタ	コネクタ付リード線（長さ0.6m）	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-84	102	Rc1/8	Rc1/8	単体	5～50	63	1.5mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	ロックナット	CE対応品	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-84	102	Rc1/8	Rc1/8	単体	5～50	63	1.5mm	-	サイレンサ内蔵	供給弁（N.C.）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	設定なし	設定なし	コネクタなし	ブラケットAまたはB	フィルタ	設定なし	なし	CE対応品	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-84	102	Rc1/8	Rc1/8	単体	5～50	63	1.5mm	-	サイレンサ内蔵	供給弁（N.C.）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	真空発生用バルブ / 真空破壊用バルブ	-84	102	Rc1/8	Rc1/8	単体	5～50	63	1.5mm	-	ポート排気	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	-	-	リード線長さ0.3m	ブラケットAまたはB	なし	-	なし	非対応	-	-	-	1個
ユニット	サイレンサ / 真空発生用バルブ / 真空破壊用バルブ	-84	155	Rc1/8	Rc1/8	単体	5～50	74	[その他] 1.8mm	-	サイレンサ内蔵	供給弁（N.C.）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	-	-	リード線長さ0.3m	ブラケットAまたはB	なし	-	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-84	155	Rc1/8	Rc1/8	単体	5～50	74	[その他] 1.8mm	-	サイレンサ内蔵	供給弁（N.C.）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-53	194	Rc1/8	Rc1/8	単体	5～50	132	2.0mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	設定なし	設定なし	コネクタなし	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-53	194	Rc1/8	Rc1/8	単体	5～50	132	2.0mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-53	194	Rc1/8	Rc1/8	単体	5～50	132	2.0mm	-	サイレンサ内蔵	供給弁（N.C.）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-84	194	Rc1/8	Rc1/8	単体	5～50	95	2.0mm	-	サイレンサ内蔵	供給弁（エアオペa）/破壊弁（エアオペb）	エアオペレート	エアオペレート	-	-	設定なし	設定なし	-	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-84	194	Rc1/8	Rc1/8	単体	5～50	95	2.0mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	なし	ロック式ドライバ操作形	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / LED表示付真空用圧力スイッチ / 真空破壊用バルブ	-84	194	Rc1/8	Rc1/8	単体	5～50	95	2.0mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	NPNオープンコレクタ1出力	単位切換機能付	コネクタなし	ブラケットAまたはB	真空用デジタル圧力スイッチ（ZSE30A）+フィルタ	コネクタ付リード線（長さ2m）	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-84	194	Rc1/8	Rc1/8	単体	5～50	95	2.0mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 機械式真空用圧力スイッチ / 真空破壊用バルブ	-84	194	Rc1/8	Rc1/8	単体	5～50	95	2.0mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ロック式ドライバ操作形	NPNオープンコレクタ1出力	設定なし	リード線長さ0.3m	ブラケットAまたはB	真空用圧力スイッチ（ZSE2）+フィルタ	コネクタ付リード線（長さ0.6m）	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-84	194	Rc1/8	Rc1/8	単体	5～50	95	2.0mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ロック式ドライバ操作形	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 機械式真空用圧力スイッチ / 真空破壊用バルブ	-84	194	Rc1/8	Rc1/8	単体	5～50	95	2.0mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	NPNオープンコレクタ1出力	設定なし	リード線長さ0.3m	ブラケットAまたはB	真空用圧力スイッチ（ZSE2）+フィルタ	コネクタ付リード線（長さ0.6m）	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-84	194	Rc1/8	Rc1/8	単体	5～50	95	2.0mm	-	サイレンサ内蔵	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 機械式真空用圧力スイッチ / 真空破壊用バルブ	-84	194	Rc1/8	Rc1/8	単体	5～50	95	2.0mm	-	サイレンサ内蔵	供給弁（N.C.）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	NPNオープンコレクタ1出力	設定なし	リード線長さ0.3m	ブラケットAまたはB	真空用圧力スイッチ（ZSE2）+フィルタ	コネクタ付リード線（長さ3m）	なし	非対応	-	-	-	1個
ユニット	サイレンサ / フィルタ / 真空発生用バルブ / 真空破壊用バルブ	-84	194	Rc1/8	Rc1/8	単体	5～50	95	2.0mm	-	サイレンサ内蔵	供給弁（N.C.）/破壊弁（N.C.）	DC24V	L型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	設定なし	設定なし	リード線長さ0.3m	ブラケットAまたはB	フィルタ	設定なし	なし	非対応	-	-	-	1個
ユニット	真空発生用バルブ / 真空破壊用バルブ	-84	194	Rc1/8	Rc1/8	単体	5～50	95	2.0mm	-	ポート排気	供給弁（ダブルSOL）/破壊弁（N.C.）	DC24V	M型プラグコネクタタイプ	ランプ・サージ電圧保護回路付	ノンロックプッシュ式	-	-	リード線長さ0.3m	ブラケットAまたはB	なし	-	なし	非対応	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,285円 ( 4,714円 )	6日目
490円 ( 539円 )	在庫品1日目当日出荷可能
791円 ( 870円 )	在庫品1日目当日出荷可能
995円 ( 1,095円 )	在庫品1日目当日出荷可能
951円 ( 1,046円 )	19日目
944円 ( 1,038円 )	5日目
944円 ( 1,038円 )	6日目
944円 ( 1,038円 )	6日目
11,366円 ( 12,503円 )	16日目
11,917円 ( 13,109円 )	16日目
32,396円 ( 35,636円 )	6日目
32,818円 ( 36,100円 )	16日目
10,157円 ( 11,173円 )	在庫品1日目当日出荷可能
8,128円 ( 8,941円 )	19日目
8,128円 ( 8,941円 )	19日目
8,568円 ( 9,425円 )	5日目
6,045円 ( 6,650円 )	19日目
40,632円 ( 44,695円 )	在庫品1日目当日出荷可能
61,803円 ( 67,983円 )	19日目
34,459円 ( 37,905円 )	6日目
46,802円 ( 51,482円 )	在庫品1日目当日出荷可能
50,964円 ( 56,060円 )	19日目
35,201円 ( 38,721円 )	6日目
16,071円 ( 17,678円 )	在庫品1日目当日出荷可能
41,373円 ( 45,510円 )	6日目
56,713円 ( 62,384円 )	19日目
57,135円 ( 62,849円 )	19日目
61,488円55,339円 ( 60,873円 )	19日目
40,998円 ( 45,098円 )	19日目
40,631円 ( 44,694円 )	19日目
43,063円 ( 47,369円 )	6日目
35,201円 ( 38,721円 )	19日目
40,631円 ( 44,694円 )	6日目
46,383円 ( 51,021円 )	19日目
46,802円 ( 51,482円 )	19日目
40,631円 ( 44,694円 )	19日目
37,296円 ( 41,026円 )	6日目
46,337円 ( 50,971円 )	19日目
62,254円 ( 68,479円 )	在庫品1日目当日出荷可能
46,802円 ( 51,482円 )	6日目
57,135円 ( 62,849円 )	19日目
46,802円 ( 51,482円 )	6日目
57,135円 ( 62,849円 )	19日目
46,802円 ( 51,482円 )	6日目
51,244円 ( 56,368円 )	19日目
40,631円 ( 44,694円 )	6日目
45,240円 ( 49,764円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

モジュール設計により必要な機能の組み合せが可能な真空ユニット、エジェクタシステム。
【特長】
・ノズル径：Φ1mm、Φ1.3mm、Φ1.5mm、Φ1.8mm、Φ2.0mm
・0.5～5kgまでのワークに適した真空ユニット
・安全対策、ダブルソレノイドによる自己保持機能
・コンパクト、軽量
・マニホールド化が可能
【用途】
・吸込み流量大、大型パッドや複数のパッドを使用する場合に最適

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
大型真空ユニット真空ポンプシステム ZRシリーズ
真空ユニット真空ポンプシステムです。0.5～5kgまでのワークに適した真空ユニットです。モジュール設計により必要な機能の組み合せが可能です。
SMC
真空ユニットエジェクタシステム ZXシリーズ
真空ユニットエジェクタシステムです。100gまでの電子部品・小物精密部品に最適です。使用目的に応じて、必要な機能を自由に組み合わせることが可能です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

大型真空ユニットエジェクタシステム ZRシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QZRシリーズのバルブ（供給弁・破壊弁）の制御を知りたい。たとえば、ZR115S1-K15MZ-F（K1タイプ）のバルブのON/OFFで、真空と破壊はどうなるのか？

供給弁・破壊弁の組合せで、記号「K1」の（真空）供給用バルブは自己保持(ダブルSOL)型です。
「K1」以外の制御弁はNC仕様で、切換え時（通電時）のみ動作します。
ZR115S1-K15MZ-Fの場合は、供給用パイロット弁にワンパルスで真空発生し続けます。
真空停止用パイロット弁にワンパルスで、真空停止します。
破壊弁は通電ON後の連続通電中は真空破壊し、通電OFFで真空破壊エアが停止します。
それぞれの電磁弁への通電時間はPLC等の上位機器で設定してご使用ください。

QZRシリーズのファンクションプレート（ZR1-RV□）の使用方法は？

"ファンクションプレートは、バルブユニットの各供給ポートのエアを共有する場合に使用します。
たとえば、エジェクタシステムのZRユニットでZR1-RV1付の場合は、供給エア（PV）とパイロットエア（PS）と破壊エア（PD）が連通しますので、
PVポートのみの配管接続で使用可能です（PSとPDはプラグ止め）。
それぞれのポートをどのような圧力の組合せで使い分けされるかにより、ファンクションプレートを選択していただく必要があります。"
