パイプ取付式液面検出センサ［アンプ内蔵］ （EX-F1）

商品特長詳細

ロープライスアンプ内蔵の液面検出センサ

CE を取得しています。
CE : EMC指令

見易い動作表示灯を装備

検出状態を広い範囲から確認できる動作表示灯を装備しました。

簡単取り付け、ラクラク調整

パイプへの取り付けは、結束バンドで締め付けるだけで簡単にできます。
また、取付位置を再調整する場合、取付位置調整レバーにより、結束バンドを切らなくても簡単に再調整が行なえます。

出力動作切換スイッチを装備

液体検出時ON/液体非検出時ONを、スイッチにより切り換え可能。液体が無くても、出力動作が切り換えられますので、装置組み立て時の動作チェックにも役立ちます。

検出原理

パイプ内に液体がない場合、パイプと空気の屈折率の差が大きいため、光がパイプ内壁面で反射して、受光部に入光します。パイプ内に液体がある場合、パイプと液体の屈折率の差が小さいため、光が液中に入り、受光部に入光しません。

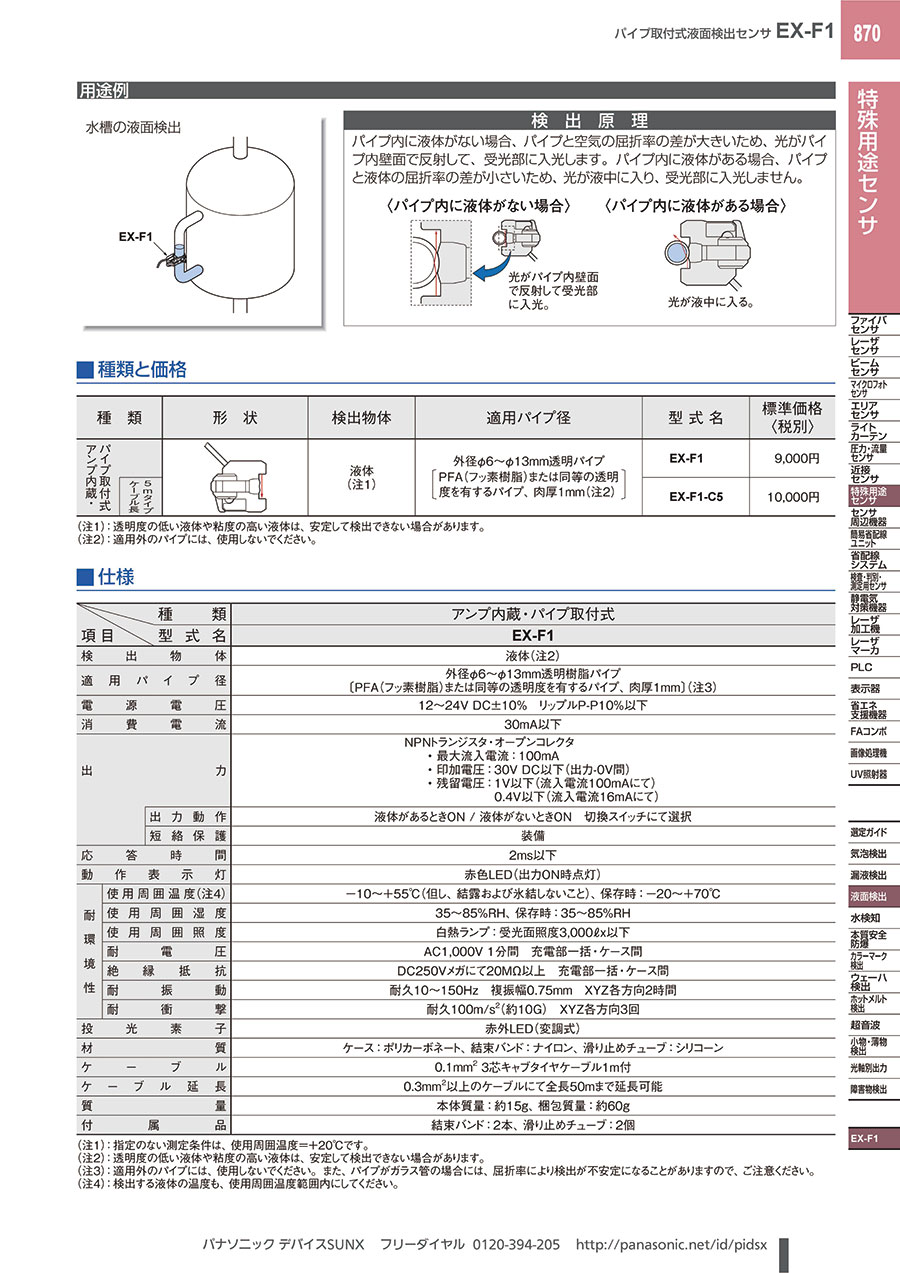

使用例

水槽の液面検出

製品仕様

規格表

（注1）：指定のない測定条件は、使用周囲温度=+20℃です。
（注2）：透明度の低い液体や粘度の高い液体は、安定して検出できない場合があります。
（注3）：適用外のパイプには、使用しないでください。また、パイプがガラス管の場合には、屈折率により検出が不安定になることがありますので、ご注意ください。
（注4）：検出する液体の温度も、使用周囲温度範囲内にしてください。
