チューブフィッティングPP 耐腐蝕性SUS303相当継手 ストレート（ネジ部材質：PP）
- 通常単価(税別)
- 219円～397円
- 税込単価
- 241円～437円
水、液体に使用可能なワンタッチ継手をご検討のお客様へ。【特長】・水、液体使用可...
詳細情報を確認する未確定：候補が9型番あります。
商品情報

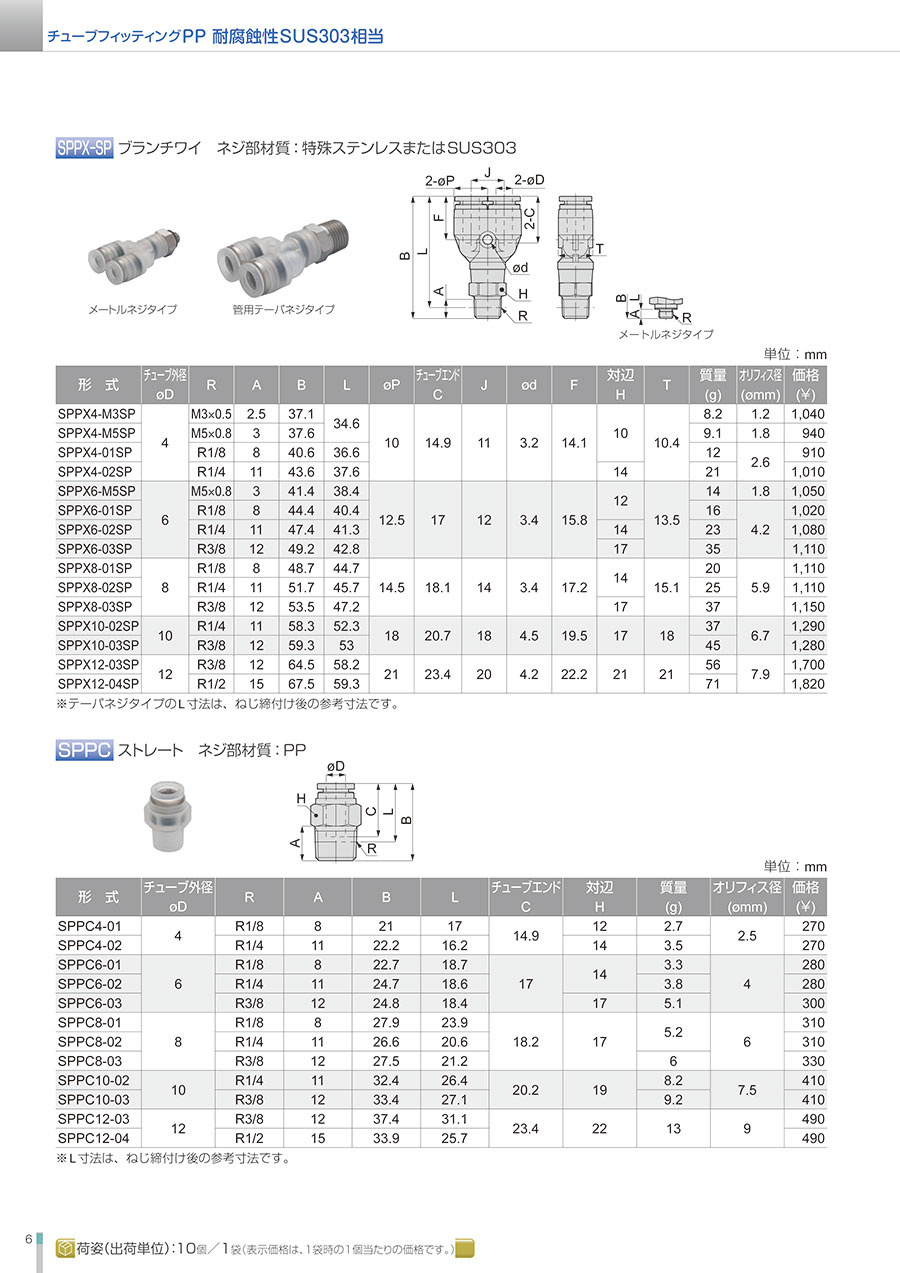

外形図
規格表
単位：mm
| 型番 | チューブ外径 φD | R | A | B | L | チューブエンド C | 対辺 H | 質量 （g） | オリフィス径 （φmm） |
|---|---|---|---|---|---|---|---|---|---|
| SPPC4-01 | 4 | R1/8 | 8 | 21 | 17 | 14.9 | 12 | 2.7 | 2.5 |
| SPPC4-02 | R1/4 | 11 | 22.2 | 16.2 | 14 | 3.5 | |||
| SPPC6-01 | 6 | R1/8 | 8 | 22.7 | 18.7 | 17 | 14 | 3.3 | 4 |
| SPPC6-02 | R1/4 | 11 | 24.7 | 18.6 | 3.8 | ||||
| SPPC6-03 | R3/8 | 12 | 24.8 | 18.4 | 17 | 5.1 | |||
| SPPC8-01 | 8 | R1/8 | 8 | 27.9 | 23.9 | 18.2 | 17 | 5.2 | 6 |
| SPPC8-02 | R1/4 | 11 | 26.6 | 20.6 | |||||
| SPPC8-03 | R3/8 | 12 | 27.5 | 21.2 | 6 | ||||
| SPPC10-02 | 10 | R1/4 | 11 | 32.4 | 26.4 | 20.2 | 19 | 8.2 | 7.5 |
| SPPC10-03 | R3/8 | 12 | 33.4 | 27.1 | 9.2 | ||||
| SPPC12-03 | 12 | R3/8 | 12 | 37.4 | 31.1 | 23.4 | 22 | 13 | 9 |
| SPPC12-04 | R1/2 | 15 | 33.9 | 25.7 |
※L寸法は、ねじ締付け後の参考寸法です。
詳細情報
基本情報
水、液体に使用可能なワンタッチ継手をご検討のお客様へ。
【特長】
・水、液体使用可能なチューブフィッティングPPに最大30％のコスト削減可能な廉価品。
・クリーン環境に適したPP樹脂を採用。
・接液部に金属の露出無し。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
