チューブフィッティングPP 耐腐蝕性SUS303相当継手 ブランチティー（SPタイプ）
- 通常単価(税別)
- 900円～1,046円
- 税込単価
- 990円～1,151円
水、液体に使用可能なワンタッチ継手をご検討のお客様へ。【特長】・水、液体使用可...
詳細情報を確認する- 本体材質
- PP樹脂
- ねじ部材質
- 特殊ステンレス・SUS303
- シール材材質
- EPDM
- 周囲温度 (℃)
- 0::80
- 使用流体
- 水 / 空気 / 薬品・溶剤
- 継手種類
- ねじ取付 分岐
- ねじ取付 分岐
- ブランチティ
- 種類
- ワンタッチ継手
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
- ネジ部材質：特殊ステンレスまたはSUS303

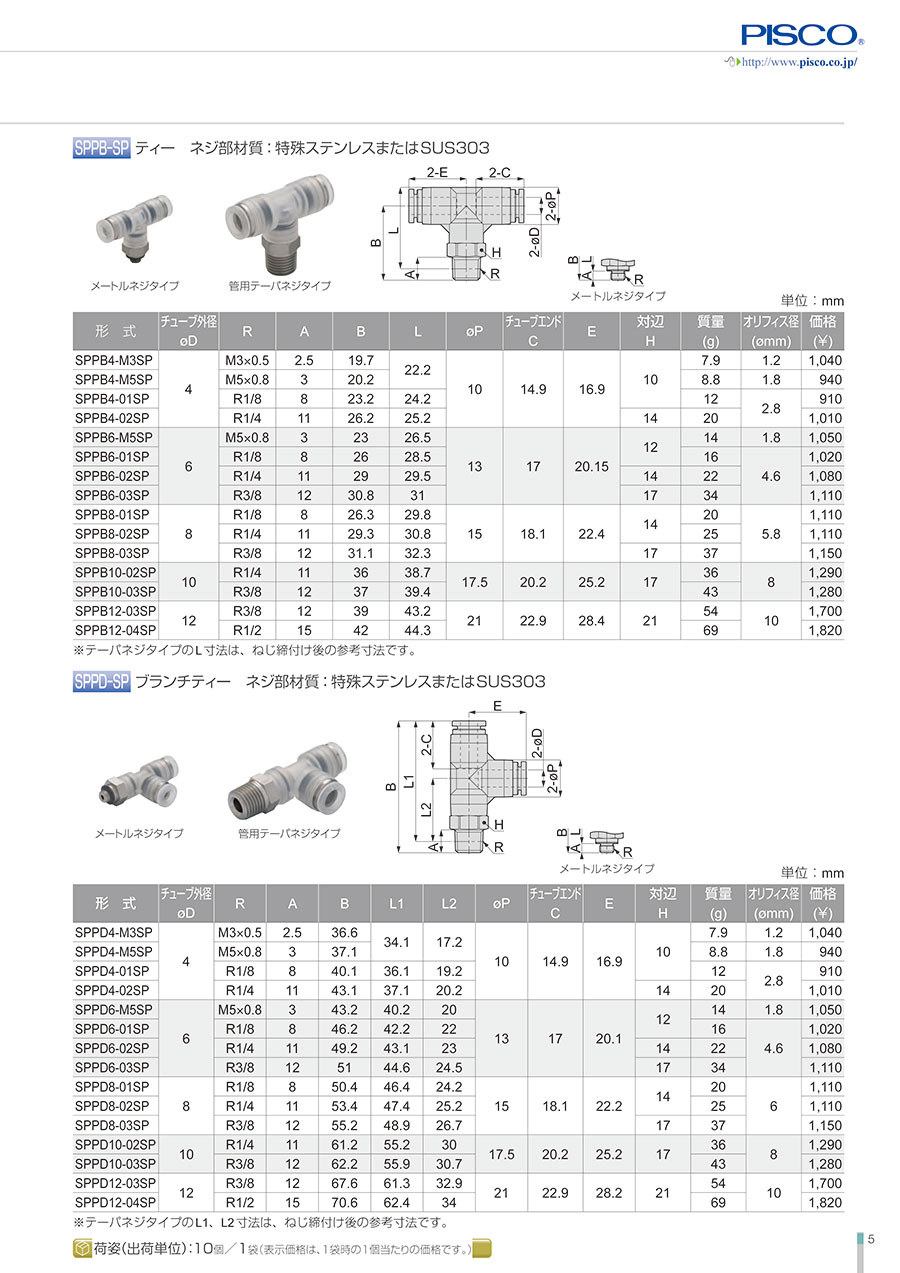

規格表
単位：mm
| 型番 | チューブ外径 φD | R | A | B | L1 | L2 | φP | チューブエンド C | E | 対辺 H | 質量 （g） | オリフィス径 （φmm） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPPD4-M3SP | 4 | M3×0.5 | 2.5 | 36.6 | 34.1 | 17.2 | 10 | 14.9 | 16.9 | 10 | 7.9 | 1.2 |
| SPPD4-M5SP | M5×0.8 | 3 | 37.1 | 8.8 | 1.8 | |||||||
| SPPD4-01SP | R1/8 | 8 | 40.1 | 36.1 | 19.2 | 12 | 2.8 | |||||
| SPPD4-02SP | R1/4 | 11 | 43.1 | 37.1 | 20.2 | 14 | 20 | |||||
| SPPD6-M5SP | 6 | M5×0.8 | 3 | 43.2 | 40.2 | 20 | 13 | 17 | 20.1 | 12 | 14 | 1.8 |
| SPPD6-01SP | R1/8 | 8 | 46.2 | 42.2 | 22 | 16 | 4.6 | |||||
| SPPD6-02SP | R1/4 | 11 | 49.2 | 43.1 | 23 | 14 | 22 | |||||
| SPPD6-03SP | R3/8 | 12 | 51 | 44.6 | 24.5 | 17 | 34 | |||||
| SPPD8-01SP | 8 | R1/8 | 8 | 50.4 | 46.4 | 24.2 | 15 | 18.1 | 22.2 | 14 | 20 | 6 |
| SPPD8-02SP | R1/4 | 11 | 53.4 | 47.4 | 25.2 | 25 | ||||||
| SPPD8-03SP | R3/8 | 12 | 55.2 | 48.9 | 26.7 | 17 | 37 | |||||
| SPPD10-02SP | 10 | R1/4 | 11 | 61.2 | 55.2 | 30 | 17.5 | 20.2 | 25.2 | 17 | 36 | 8 |
| SPPD10-03SP | R3/8 | 12 | 62.2 | 55.9 | 30.7 | 43 | ||||||
| SPPD12-03SP | 12 | R3/8 | 12 | 67.6 | 61.3 | 32.9 | 21 | 22.9 | 28.2 | 21 | 54 | 10 |
| SPPD12-04SP | R1/2 | 15 | 70.6 | 62.4 | 34 | 69 |
※テーパネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
900円 ( 990円 ) | 9日目 |
900円 ( 990円 ) | 9日目 |
1,046円 ( 1,151円 ) | 9日目 |
詳細情報
基本情報
水、液体に使用可能なワンタッチ継手をご検討のお客様へ。
【特長】
・水、液体使用可能なチューブフィッティングPPに最大30%のコスト削減可能な廉価品。
・耐腐蝕性SUS303相当タイプを追加。
・クリーン環境に適したPP樹脂を採用。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
