チューブフィッティングPP 耐腐蝕性SUS303相当継手 ストレート（SPタイプ）
- 通常単価(税別)
- 479円～956円
- 税込単価
- 527円～1,052円
水、液体に使用可能なワンタッチ継手をご検討のお客様へ。【特長】・水、液体使用可...
詳細情報を確認する- 本体材質
- PP樹脂
- ねじ部材質
- 特殊ステンレス・SUS303
- シール材材質
- EPDM
- 周囲温度 (℃)
- 0::80
- 使用流体
- 水 / 空気 / 薬品・溶剤
- 継手種類
- ねじ取付 方向
- ねじ取付 方向
- ストレート
- 種類
- ワンタッチ継手
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
未確定：候補が11型番あります。
商品情報

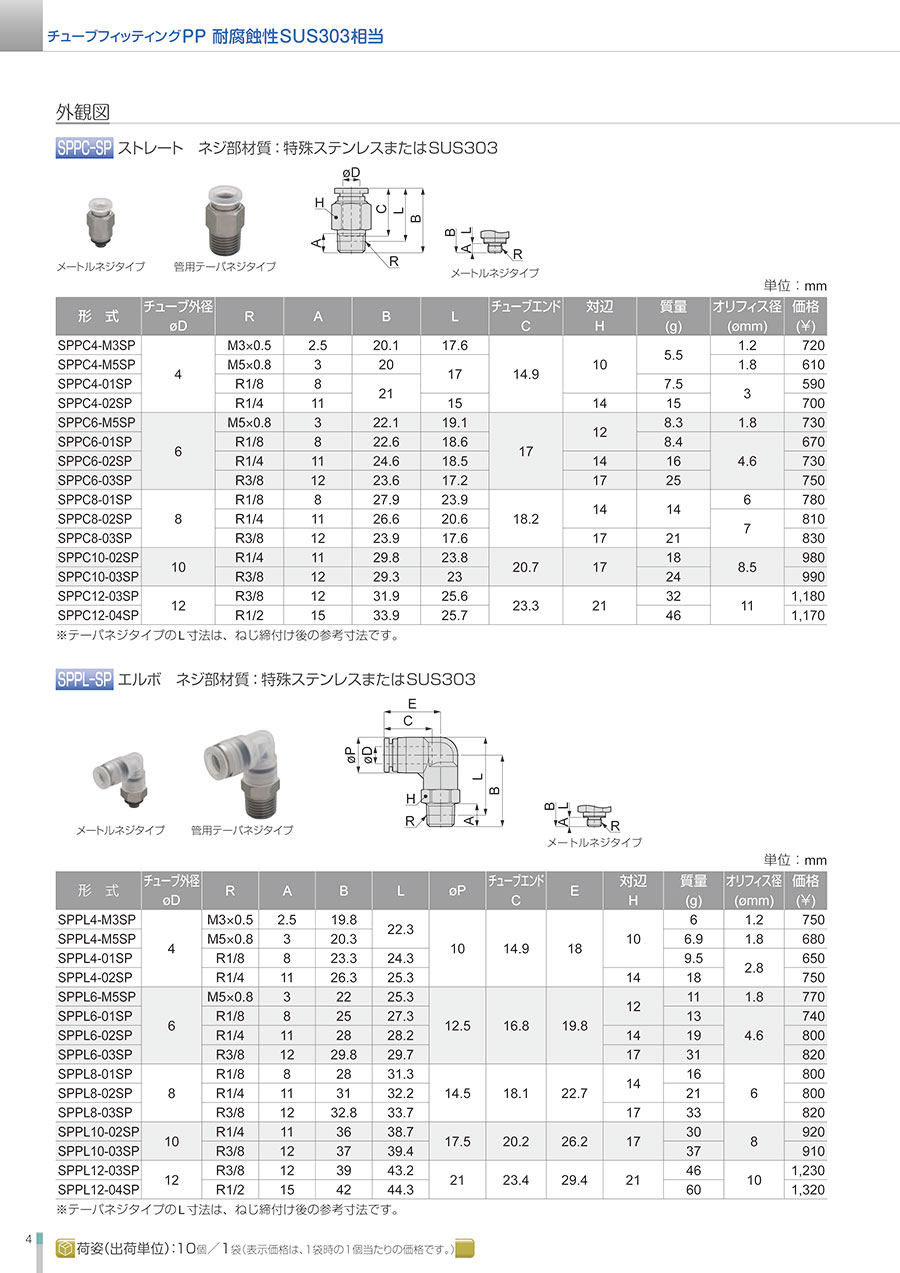

外形図
製品仕様
- ネジ部材質：特殊ステンレスまたはSUS303
規格表
単位：mm
| 型番 | チューブ外径 φD | R | A | B | L | チューブエンド C | 対辺 H | 質量 （g） | オリフィス径 （φmm） |
|---|---|---|---|---|---|---|---|---|---|
| SPPC4-M3SP | 4 | M3×0.5 | 2.5 | 20.1 | 17.6 | 14.9 | 10 | 5.5 | 1.2 |
| SPPC4-M5SP | M5×0.8 | 3 | 20 | 17 | 1.8 | ||||
| SPPC4-01SP | R1/8 | 8 | 21 | 7.5 | 3 | ||||
| SPPC4-02SP | R1/4 | 11 | 15 | 14 | 15 | ||||
| SPPC6-M5SP | 6 | M5×0.8 | 3 | 22.1 | 19.1 | 17 | 12 | 8.3 | 1.8 |
| SPPC6-01SP | R1/8 | 8 | 22.6 | 18.6 | 8.4 | 4.6 | |||
| SPPC6-02SP | R1/4 | 11 | 24.6 | 18.5 | 14 | 16 | |||
| SPPC6-03SP | R3/8 | 12 | 23.6 | 17.2 | 17 | 25 | |||
| SPPC8-01SP | 8 | R1/8 | 8 | 27.9 | 23.9 | 18.2 | 14 | 14 | 6 |
| SPPC8-02SP | R1/4 | 11 | 26.6 | 20.6 | 7 | ||||
| SPPC8-03SP | R3/8 | 12 | 23.9 | 17.6 | 17 | 21 | |||
| SPPC10-02SP | 10 | R1/4 | 11 | 29.8 | 23.8 | 20.7 | 17 | 18 | 8.5 |
| SPPC10-03SP | R3/8 | 12 | 29.3 | 23 | 24 | ||||
| SPPC12-03SP | 12 | R3/8 | 12 | 31.9 | 25.6 | 23.3 | 21 | 32 | 11 |
| SPPC12-04SP | R1/2 | 15 | 33.9 | 25.7 | 46 |
※テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
479円 ( 527円 ) | 9日目 |
655円 ( 721円 ) | 9日目 |
495円 ( 545円 ) | 9日目 |
544円 ( 598円 ) | 9日目 |
593円 ( 652円 ) | 9日目 |
609円 ( 670円 ) | 9日目 |
593円 ( 652円 ) | 9日目 |
633円 ( 696円 ) | 9日目 |
657円 ( 723円 ) | 9日目 |
794円 ( 873円 ) | 9日目 |
956円 ( 1,052円 ) | 9日目 |
詳細情報
基本情報
水、液体に使用可能なワンタッチ継手をご検討のお客様へ。
【特長】
・水、液体使用可能なチューブフィッティングPPに最大30％のコスト削減可能な廉価品。
・耐腐蝕性SUS303相当タイプを追加。
・クリーン環境に適したPP樹脂を採用。
ご注意
- 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
カタログ
