超薄型電磁ロック付セーフティドアスイッチ （SG-B1）

商品特長詳細

世界最薄クラス※の電磁ロック付セーフティドアスイッチ登場！
5接点を内蔵

UL/C-UL 、CE 、TUV を取得しています。

※1 制御カテゴリ4まで対応可能
（制御カテゴリは、外部回路の構成と配線により異なります。）
※2014年9月現在

※2014年9月現在

あらゆる扉へ取り付け可能

スライド扉

開き扉

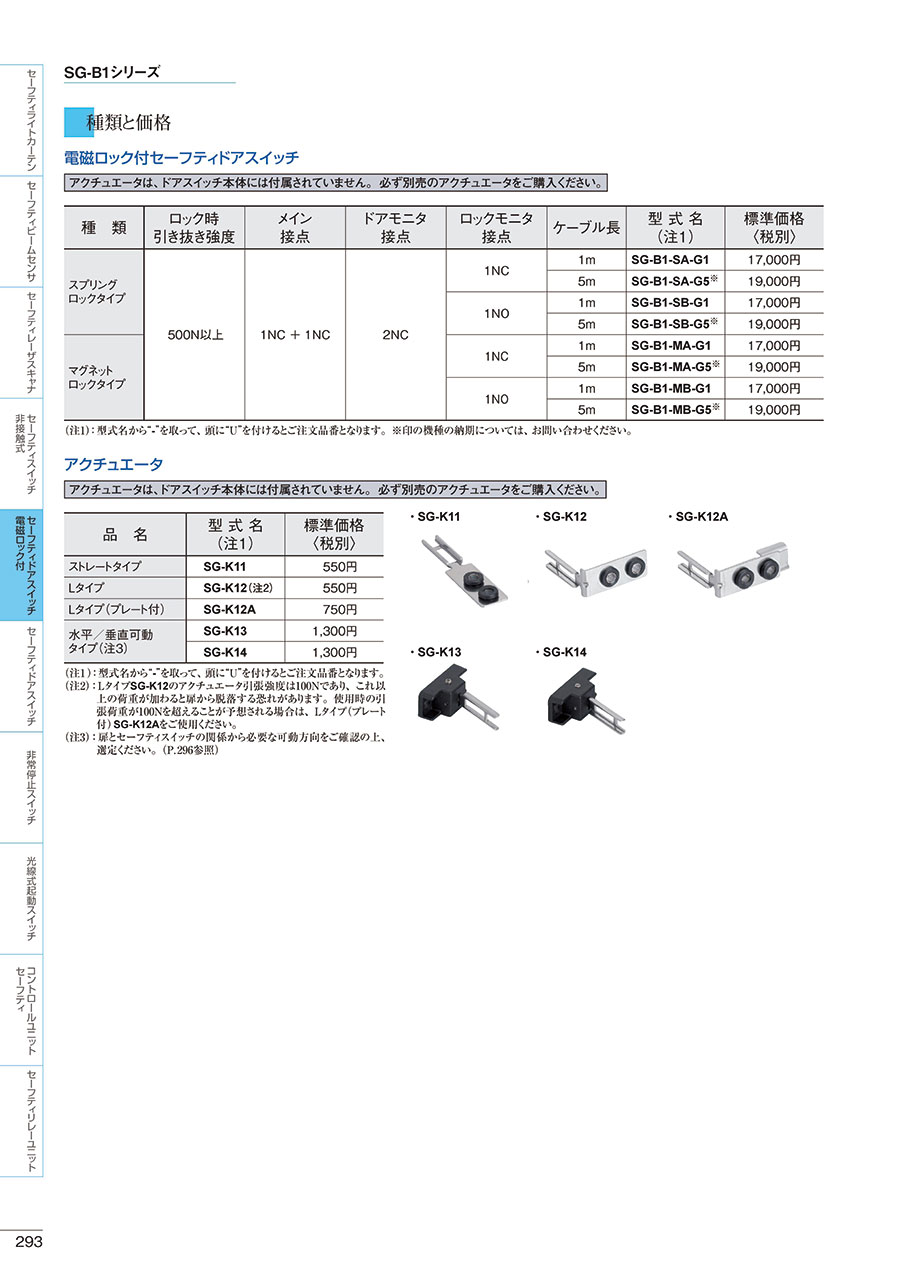

製品仕様

SG-B1□

電磁ロック付セーフティドアスイッチ
（注1）：セーフティスイッチを使用する向きに合わせて取付穴を加工してください。

（注2）：樹脂ストッパは、アクチュエータ位置決めのための部品であり、固定した後は外してください。

（注2）：樹脂ストッパは、アクチュエータ位置決めのための部品であり、固定した後は外してください。
（注3）：SG-K12使用時は、（41.4）になります。
※SG-K12アクチュエータの引張強度は100Nであり、これ以上の荷重が加わると扉から脱落する恐れがあります。
使用時の引張荷重が100Nを超えることが予想される場合は、プレート付のSG-K12Aアクチュエータをご使用ください。

水平／垂直可動タイプアクチュエータ（SG-K13／SG-K14）使用時

（注2）：樹脂ストッパは、アクチュエータ位置決めのための部品であり、固定した後は外してください。



SG-K13

アクチュエータ
水平／垂直可動タイプ
※ベース部の材質はPA66（66ナイロン）のガラス強化グレード、角度調整ねじの材質はSUS（ステンレス）です。
ねじロックなどをご使用の際は、材質との相性をご確認ください。

（注1）: 樹脂ストッパは、アクチュエータ位置決めのための部品であり、固定した後は外してください。

SG-K14

アクチュエータ
水平／垂直可動タイプ
※SG-K14は、SG-K13の先端金属部品の組込方向を180°反転させたものです。

（注1）：樹脂ストッパは、アクチュエータ位置決めのための部品であり、固定した後は外してください。

水平／垂直可動タイプアクチュエータの可動方向変更について
裏面の結合部品（白い樹脂部品）の取付方向により、アクチュエータの可動方向（水平可動／垂直可動）が変更できます。
ご使用に応じて結合部品を取り付けてください。（下図参照）
なお、結合部品の紛失にはご注意ください。結合部品がないと正しく動作しなくなります。



規格表

（注1）：SG-B1シリーズの内部回路間は基礎絶縁を確保しています。それぞれの回路にSELVあるいはPELVの回路とそれ以外の回路（例えばAC230V回路）を両方同時に使用すると、SELVやPELVの要求仕様を満たさなくなります。
（注2）：SG-B1シリーズのロック強度仕様は静荷重で500Nです。
上記ロック強度仕様値を超える荷重が加わらないようにしてください。
万一、SG-B1シリーズにロック強度仕様値を超える負荷が予想される場合は、別のロックなしセーフティスイッチ（SG-A1シリーズなど）やセンサなどによって扉の解放を検出して機械が停止するシステムを追加してください。
