超薄型セーフティドアスイッチ （SG-A1）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,989円～6,666円
- 税込単価
- 5,488円～7,333円
アクチュエータ挿入口は2方向でどちらでも選択可能。あらゆる扉へ取り付け可能！
詳細情報を確認する- 種類
- 周辺部品
- 品名
- セーフティドアスイッチ
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報
商品特長詳細
3接点内蔵で世界最薄クラス※
※1 制御カテゴリ4まで対応可能
（制御カテゴリは、外部回路の構成と配線により異なります。）
※2017年4月現在
世界最薄クラス※のセーフティドアスイッチ登場！
3接点を内蔵
全機種ケーブル引き出しタイプ
アクチュエータ挿入口は2方向でどちらでも選択可能
扉の形状や用途に応じてアクチュエータを選定可能
あらゆる扉へ取り付け可能
スライド扉
開き扉
※上記のスライド扉および開き扉の取付例は、下図のアクチュエータ挿入口を使用した場合です。
製品仕様
SG-A1□
セーフティドアスイッチ
（注1）：2方向のアクチュエータ挿入口のうち、使用しない方の挿入口は、付属の角プラグでふさいでください。
ストレートタイプアクチュエータ（SG-K11）使用時
（注2）：樹脂ストッパは、アクチュエータ位置決めのための部品であり、固定した後は外してください。
Lタイプアクチュエータ（SG-K12）使用時
（注2）：樹脂ストッパは、アクチュエータ位置決めのための部品であり、固定した後は外してください。
水平／垂直可動タイプアクチュエータ（SG-K13／SG-K14）使用時
（注2）：樹脂ストッパは、アクチュエータ位置決めのための部品であり、固定した後は外してください。
規格表
| 品名 | セーフティドアスイッチ | ||||||
|---|---|---|---|---|---|---|---|
| シリーズ名 | SG-A1シリーズ | ||||||
| 適用規格 | EN 1088、IEC 60947-5-1、EN 60947-5-1、 GS-ET-15、UL 508、CSA C22.2 No.14 | ||||||
| - | 用途規格 | IEC 60204-1、EN 60204-1 | |||||
| 適用指令 | 機械指令（2006／42／EC） 低電圧指令（2006／95／EC） | ||||||
| 標 準 仕 様 状 態 | 使用周囲温度 | -25～+70℃（但し、結露および氷結しないこと）、保存時：-40～+80℃ | |||||
| 使用周囲湿度 | 45～85%RH | ||||||
| 汚損度 | 3（内部2） | ||||||
| 標高 | 2,000m以下 | ||||||
| インパルス耐電圧（Uimp） | 4kV | ||||||
| 定格絶縁電圧（Ui） | 300V | ||||||
| 定格通電電流（Ith） | 2.5A | ||||||
| 定格使用電圧（Ue）／ 定格使用電流（Ie） | - | Ue | |||||
| 30V | 125V | 250V | |||||
| Ie | 交流 | 抵抗負荷（AC-12） | - | 2.5A | 1.5A | ||
| 誘導負荷（ACｰ15） | - | 1.5A | 0.75A | ||||
| 直流 | 抵抗負荷（DC-12） | 2.5A | 1.1A | 0.55A | |||
| 誘導負荷（DCｰ13） | 2.3A | 0.55A | 0.27A | ||||
| 感電保護クラス | Class II（IEC 61140）、2重絶縁 | ||||||
| 保護構造 | IP67（IEC 60529） | ||||||
| 耐衝撃 | 誤動作：300m/s2 耐 久：1,000m/s2 | ||||||
| 耐振動 | 誤動作：5～55Hz、 片振幅0.5mm 耐 久：30Hz、 片振幅1.5mm | ||||||
| 操作頻度 | 1,200回/時 | ||||||
| アクチュエータ操作速度 | 0.05～1.0m/s | ||||||
| B10D | 200万 （ISO 13849-1、JIS B 9705-1 付属書C 表C.1による） | ||||||
| 機械的耐久性 | 100万回以上（GS-ET-15） | ||||||
| 電気的耐久性 | 10万回以上：（AC-12 250V 1.5A、DC-12 250V 0.2A） 100万回以上：（AC/DC 24V 100mA） （操作頻度 1,200回/時） | ||||||
| 直接開路動作ストローク | 8mm以上 | ||||||
| 直接開路動作力 | 60N以上 | ||||||
| 接触抵抗 | 300mΩ以下（ケーブル長1m、初期値） 700mΩ以下（ケーブル長5m、初期値） | ||||||
| 短絡保護装置 | 250V 10A 速断形ヒューズをご使用ください｡ | ||||||
| 条件付短絡電流 | 50A（250V） | ||||||
| 材質 | ケース：PA66 | ||||||
| ケーブル | UL style 2464、No.20 AWG 6芯 | ||||||
| 本体質量 | SG-A1-□-1：約120g、SG-A1-□-5：約420g | ||||||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,989円 ( 5,488円 ) | 在庫品1日目当日出荷可能 |
6,495円 ( 7,145円 ) | 6日目 |
5,334円 ( 5,867円 ) | 4日目 |
6,666円 ( 7,333円 ) | 3日目 |
5,097円 ( 5,607円 ) | 4日目 |
6,666円 ( 7,333円 ) | 4日目 |
詳細情報
基本情報
アクチュエータ挿入口は2方向でどちらでも選択可能。あらゆる扉へ取り付け可能！
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

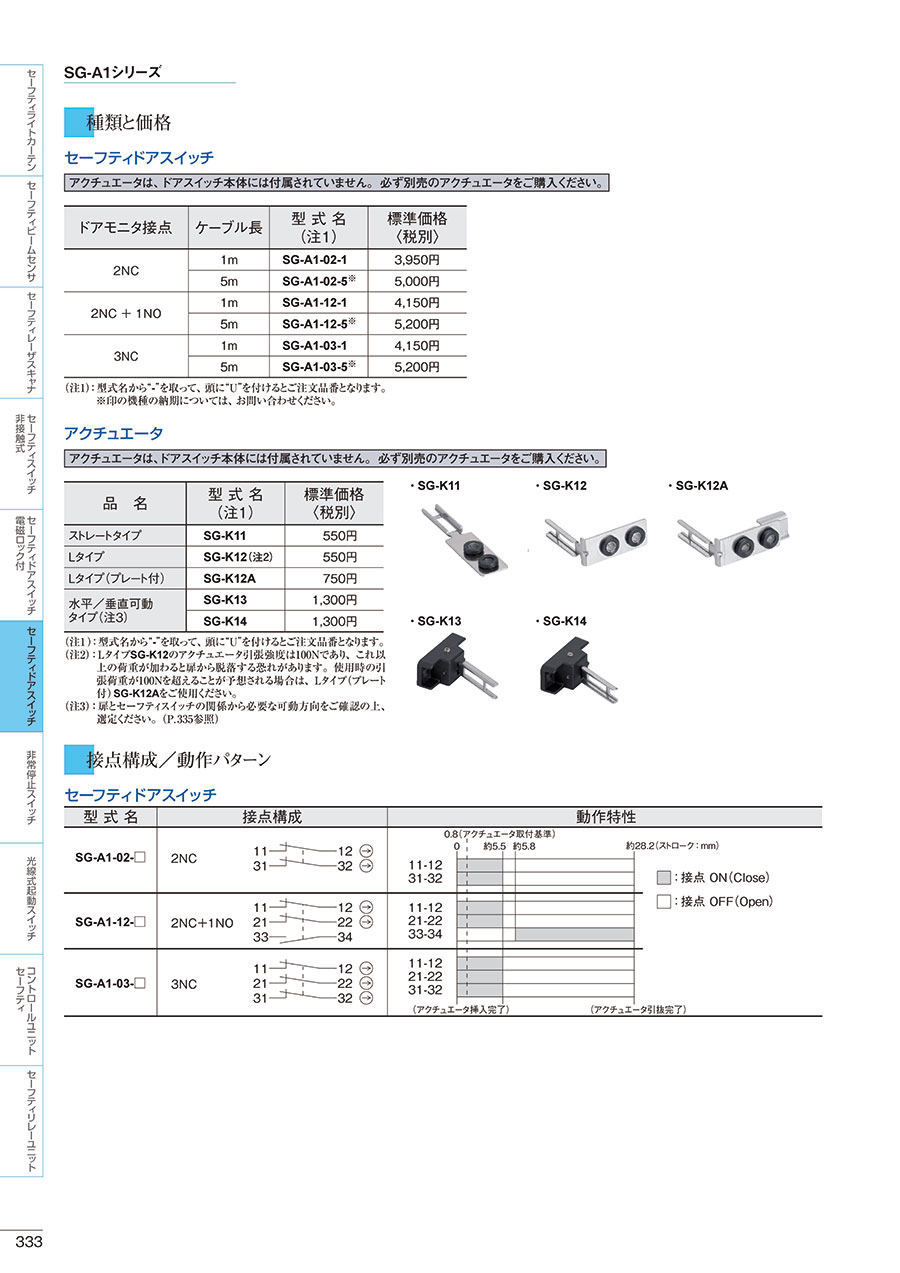

カタログ
