取付金具 （SF4B-C）
- 種類
- 取付金具
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

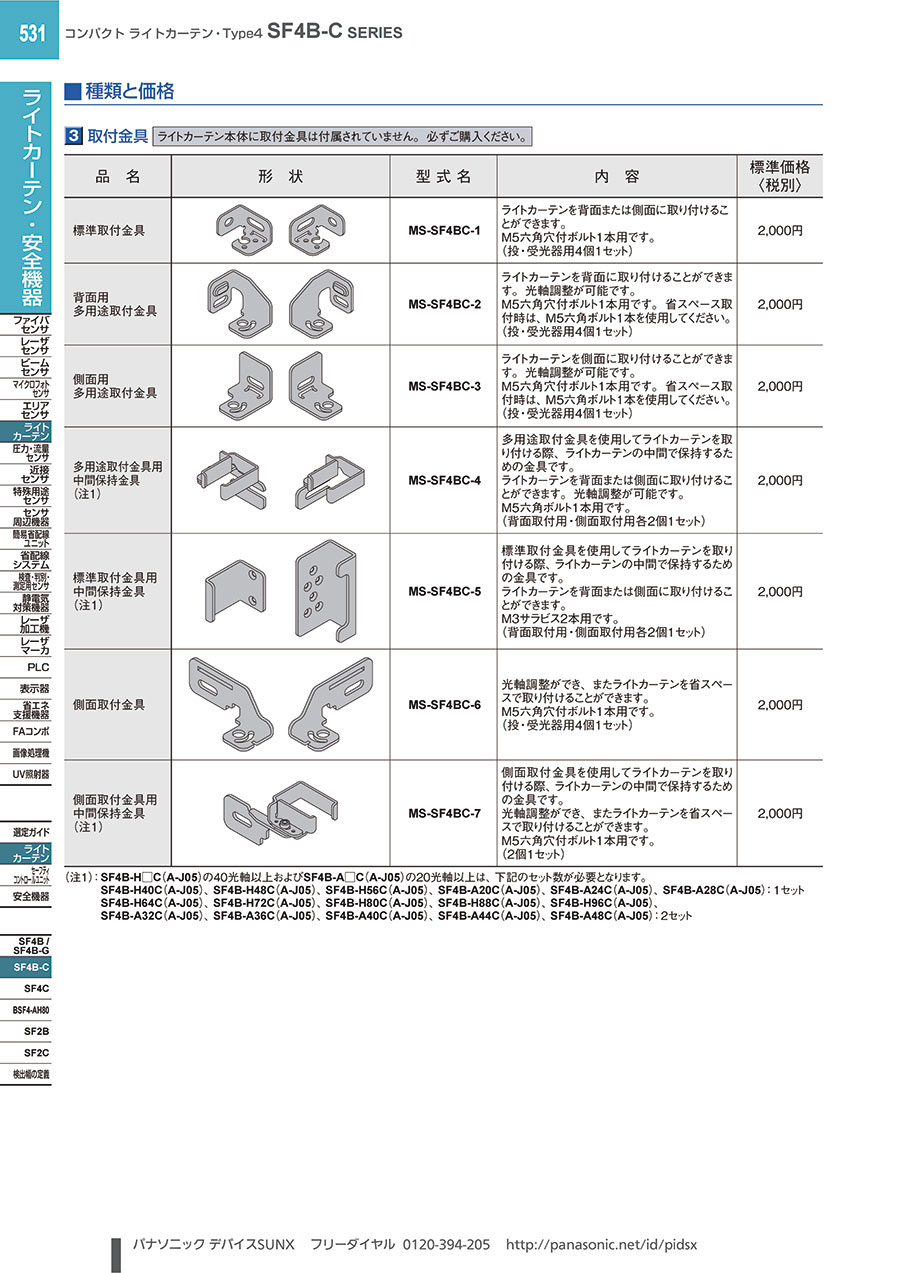

商品情報
外形図
MS-SF4BC-1
標準取付金具
MS-SF4BC-2
背面用多用途取付金具
（注1）：ライトカーテンの角度調整範囲は±7°までです。
MS-SF4BC-3
側面用多用途取付金具
（注1）：ライトカーテンの角度調整範囲は±7°までです。
MS-SF4BC-4
多用途取付金具用中間保持金具
背面取付用
側面取付用
MS-SF4BC-5
標準取付金具用中間保持金具
背面取付用
側面取付用
MS-SF4BC-6
側面取付金具
（注1）：ライトカーテンの角度調整範囲は±7°までです。
MS-SF4BC-7
側面取付金具用中間保持金具
製品仕様
ライトカーテン本体に取付金具は付属されていません。必ずご購入ください。
（注1）：SF4B-H□C（A-J05）の40光軸以上およびSF4B-A□C（A-J05）の20光軸以上は、下記のセット数が必要となります。
SF4B-H40C（A-J05）、SF4B-H48C（A-J05）、SF4B-H56C（A-J05）、SF4B-A20C（A-J05）、SF4B-A24C（A-J05）、SF4B-A28C（A-J05）：1セット
SF4B-H64C（A-J05）、SF4B-H72C（A-J05）、SF4B-H80C（A-J05）、SF4B-H88C（A-J05）、SF4B-H96C（A-J05）、
SF4B-A32C（A-J05）、SF4B-A36C（A-J05）、SF4B-A40C（A-J05）、SF4B-A44C（A-J05）、SF4B-A48C（A-J05）：2セット
| 型番 | 材質 | 付属品 |
|---|---|---|
| MS-SF4BC-1 | SUS | 金具4個（Rタイプ・Lタイプ各2個）1セット ［M3（長さ5mm）六角穴付ボルト8本、M5平座金4枚付属］ |
| MS-SF4BC-2 | ||
| MS-SF4BC-3 | ||
| MS-SF4BC-4 | M5平座金2枚、背面取付用M3（長さ6mm） 六角穴付ボルト組付状態2個、側面取付用アタッチメント2個 | |
| MS-SF4BC-5 | 背面取付用2個、側面取付用2個 | |
| MS-SF4BC-6 | 金具4個（Lタイプ・Rタイプ各2個）1セット ［M3（長さ6mm）六角穴付ボルト8本、M5平座金4枚付属］ | |
| MS-SF4BC-7 | 金具2個1セット ［M5平座金2枚、M3（長さ6mm）六角穴付ボルト組付状態2個付属］ |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,804円 ( 3,084円 ) | 4日目 |
5,256円 ( 5,782円 ) | 6日目 |
5,256円 ( 5,782円 ) | 6日目 |
2,714円 ( 2,985円 ) | 6日目 |
2,915円 ( 3,207円 ) | 6日目 |
2,714円 ( 2,985円 ) | 6日目 |
2,714円 ( 2,985円 ) | 6日目 |
詳細情報
基本情報
標準取付家具・背面用多用途取付金具・側面用多用途取付金具・多用途取付金具用中間保持金具・標準取付金具用中間保持金具・側面取付金具・側面取付金具用中間保持金具から選択可能です。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
