水検知センサ （EZ-10）
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 52,889円～57,093円特別価格
- 税込単価
- 58,178円～62,802円特別価格
樹脂タンク内の水溶液レベル検出水・油境界面検知色付ボトル内の透明液有無検出ケー...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
商品特長詳細
水検知に適したセンサをご提案
CE : EMC指令
UL : レコグニション認定（ケーブル長5mタイプを除く）
透過力が強い
密着取り付け可能
さらに、高精度な液面検出ができます。
密着取り付け可能
コネクタタイプを用意
さらに、高精度な液面検出ができます。
センサの交換が誰でも簡単に短時間で行なえます。
出力動作の切り換えが可能
保護構造IP67
ご注意：検知中に水がかかると、かかった水を検知してしまいます。
水滴・気泡・泡に強い！
水滴、液中の気泡および水面の泡などを検知しないように感度ボリウムによって調整できます。

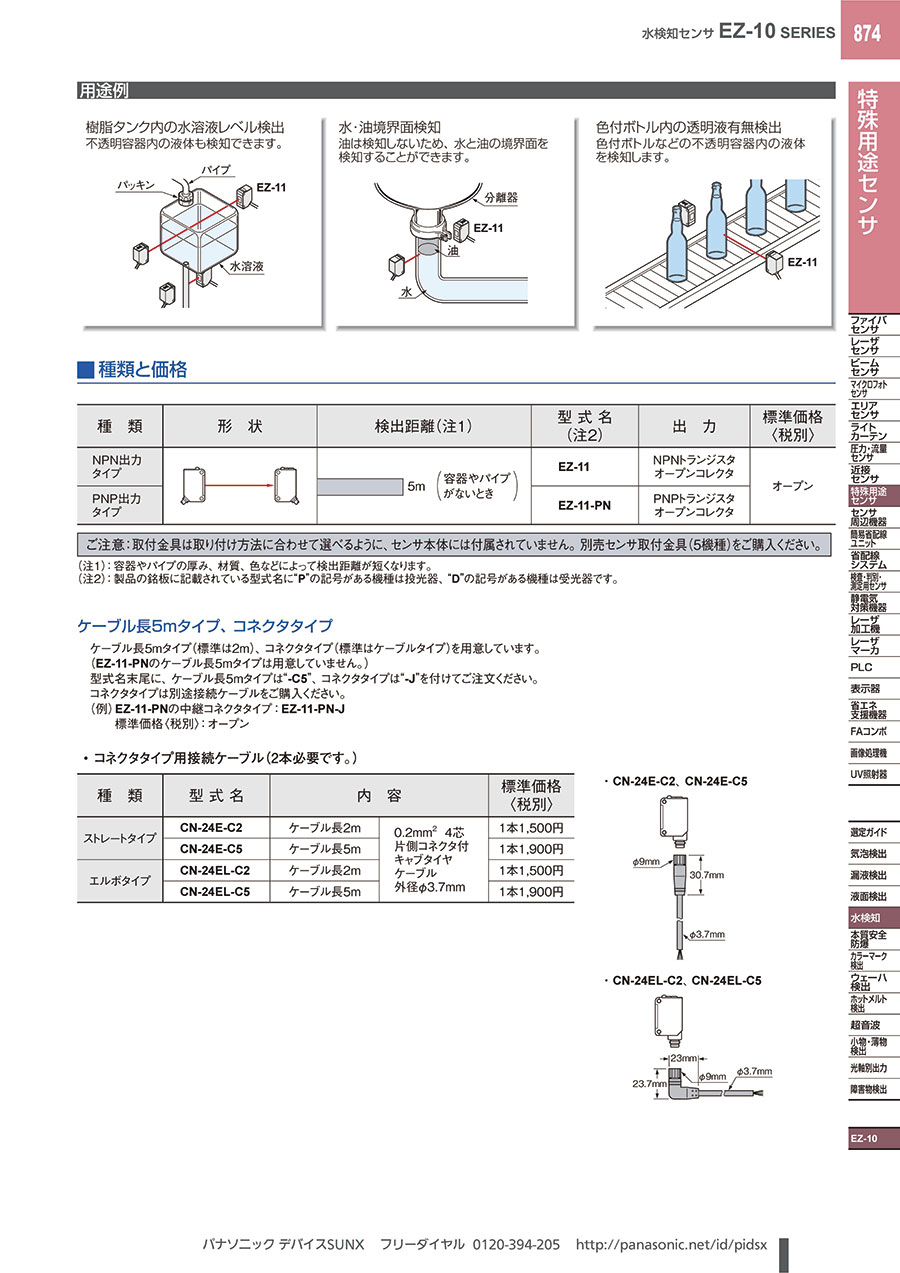

使用例
樹脂タンク内の水溶液レベル検出
水・油境界面検知
色付ボトル内の透明液有無検出
製品仕様
EZ-11
EZ-11-PN
EZ-11-J
EZ-11-PN-J
（注1）：投光器には、装備されていません。
（注2）：投光器では、電源表示灯（橙色）となります。
（注1）：投光器には、装備されていません。
（注2）：投光器では、電源表示灯（橙色）となります。
MS-CX2-1
材質：SUS304
M3（長さ12mm）座金組込ビス2本付属
図は、EZ-11（-PN）の受光器に取り付けた場合です。
MS-CX2-2
材質：SUS304
M3（長さ12mm）座金組込ビス2本付属
図は、EZ-11（-PN）の受光器に取り付けた場合です。
MS-CX2-4
材質：SUS304
M3（長さ14mm）座金組込ビス2本付属
図は、EZ-11（-PN）の受光器に取り付けた場合です。
MS-CX2-5
材質：SUS304
M3（長さ12mm）座金組込ビス2本付属
図は、EZ-11（-PN）の受光器に取り付けた場合です。
MS-CX-3
材質：SUS304
M3（長さ12mm）座金組込ビス2本付属
図は、EZ-11（-PN）の受光器に取り付けた場合です。
規格表
| 種類 | NPN出力タイプ | PNP出力タイプ | |
|---|---|---|---|
| 型式名 | EZ-11 | EZ-11-PN | |
| 検出距離 | 5m（容器やパイプがないとき）（注2） | ||
| 検出物体 | φ12mm以上の水分を含む液体および不透明体（注3） | ||
| 電源電圧 | 12～24V DC±10% リップルP-P10%以下 | ||
| 消費電流 | 投光器：25mA以下、受光器：25mA以下 | ||
| 出力 | NPNトランジスタ・オープンコレクタ ・最大流入 電流：100mA ・印加電圧：30V DC以下（出力-0V間） ・残留電圧：1.5V以下 （流入電流100mAにて） 0.4V以下 （流入電流16mAにて） | PNPトランジスタ・オープンコレクタ ・最大流出 電流：100mA ・印加電圧：30V DC以下（出力-+V間） ・残留電圧：1.5V以下 （流出電流100mAにて） 0.4V以下 （流出電流16mAにて） | |
| - | 出力動作 | 入光時ON/遮光時ON 切換スイッチにて選択 | |
| 短絡保護 | 装備 | ||
| 応答時間 | 12ms以下 | ||
| 動作表示灯 | 橙色LED（出力ON時点灯） 受光器に装備 | ||
| 安定表示灯 | 緑色LED（安定入光時、安定遮光時点灯） 受光器に装備 | ||
| 電源表示灯 | 橙色LED（通電時点灯） 投光器に装備 | ||
| 感度ボリウム | 連続可変ボリウム装備 | ||
| 耐 環 境 性 | 保護構造 | IP67（IEC）、防浸形 | |
| 使用周囲温度 | 0～+55℃（但し、結露しないこと）、保存時：-30～+70℃ | ||
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | ||
| 使用周囲照度 | 白熱ランプ：受光面照度3,000Lx以下 | ||
| 耐電圧 | AC1,000V 1分間 充電部一括・ケース間 | ||
| 絶縁抵抗 | DC250Vメガにて20MΩ以上 充電部一括・ケース間 | ||
| 耐振動 | 耐久10～500Hz 複振幅3mm（MAX.20G） XYZ各方向2時間 | ||
| 耐衝撃 | 耐久500m/s2（約50G） XYZ各方向3回 | ||
| 投光素子 | 赤外LED（変調式） | ||
| 材質 | ポリカーボネート | ||
| ケーブル | 0.2mm2 3芯（投光器は2芯）耐油キャブタイヤケーブル2m付 | ||
| ケーブル延長 | 0.3mm2以上のケーブルにて投・受光器各全長100mまで延長可能 | ||
| 質量 | 本体質量：投光器 約45g、受光器 約50g | ||
| 付属品 | 調整ドライバ：1本 | ||
（注1）：指定のない測定条件は、使用周囲温度=+23℃です。
（注2）：容器やパイプの厚み、材質、色などによって検出距離が短くなります。
（注3）：スリットを両側装着した場合、そのスリットサイズが最小検出物体となります。
