未確定：候補が2型番あります。
スリットサイズ(mm)
~mm- 1.2
- 1.5
検出距離(mm)
~mm- 400
- 800
タイプ
CAD
- 2D
- 3D
出荷日
- すべて
- 4日以内
スリット （EX-10）
- 通常単価(税別)
- 341円
- 税込単価
- 375円
・薄さ3.5mm、取り付け自在、狭光芒タイプがラインアップ!・光の拡がりが標準...
詳細情報を確認する- 適用センサ
- EX-11□/EX-11E□/EX-13□/EX-13E□/EX-14□/EX-15/EX-15E/EX-17/EX-17E/EX-19□/EX-19E□
- スリット
- 丸型
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が2型番あります。
商品情報
製品仕様
| 品名 | 型番 | 内容 | |
|---|---|---|---|
| スリット （スリットサイズφ1.2mm） | OS-EX10-12 | 片側装着時 | 検出距離： 600mm［EX-19□］ 250mm［EX-13□、EX-17□］ 最小検出物体：φ2mm |
| 両側装着時 | 検出距離： 400mm［EX-19□］ 200mm［EX-13□、EX-17□］ 最小検出物体：φ1.2mm | ||
| スリット （スリットサイズφ1.5mm） | OS-EX10-15 | 片側装着時 | 検出距離： 800mm［EX-19□］ 350mm［EX-13□］ 最小検出物体：φ2mm |
| 両側装着時 | 検出距離： 500mm［EX-19□］ 300mm［EX-13□］ 最小検出物体：φ1.5mm | ||
| スリット （スリットサイズφ1.2mm） | OS-EX10E-12 | 片側装着時 | 検出距離： 400mm［EX-19E□］（注1） 250mm［EX-13E□、EX-17E□］ 最小検出物体：φ2mm |
| 両側装着時 | 検出距離： 200mm［EX-13E□、EX-17E□］ 最小検出物体：φ1.2mm | ||
（注1）：EX-19E□は、投光器にφ1mmのスリットが内蔵されているため、必ず受光器へ装着してください。
使用例
取り付け例
OS-EX10E-12／センサ取付金具と共締め
詳細情報
基本情報
・薄さ3.5mm、取り付け自在、狭光芒タイプがラインアップ!
・光の拡がりが標準タイプの約1/2。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

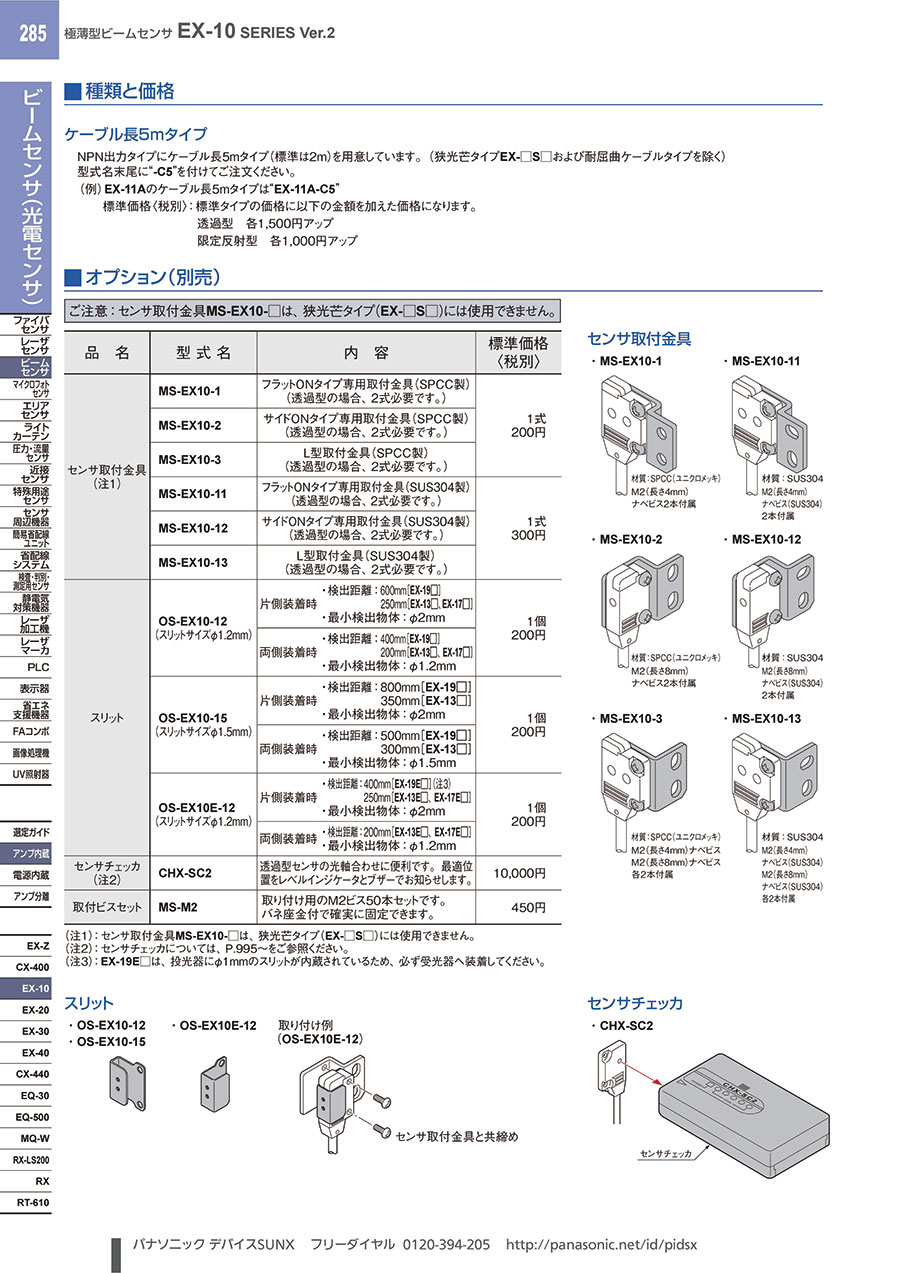

カタログ
スリット （EX-10）のレビュー
センサー部付帯部品として
3
3.02019/10/16
生産設備付帯の光電センサーに対し光の拡散防止（精度向上）のために使用しました。想定通りの使い勝手が実現できていますが、専...もっと読む
0人が参考にしています。
