エアフレックスロケーター（ピン）
- 通常単価(税別)
- 51,852円～70,319円
- 税込単価
- 57,037円～77,351円
【特長】・エア漏れなどによりエア圧が低下しても、クサビ構造と内蔵バネにより、即...
詳細情報を確認する- 種類
- サポートユニット
- 本体材質
- スチール
- 本体表面処理
- 四三酸化鉄皮膜
- 導入側形状
- なし
- 導入側断面形状
- 丸
- 取付側形状
- 全周溝
- スチール種類
- SCM440
- 取付側外径の公差
- g6
型番:
商品情報
外形図
テーパータイプ（AMWF-W-T）
ストレートタイプ（AMWF-W-S）
製品仕様
| 本体 | ピストン | ボール |
|---|---|---|
| SCM440 高周波焼入 四三酸化鉄皮膜 研磨仕上 | S45C 高周波焼入 無電解ニッケルメッキ | SUS440C |
規格表
| 型番 | D1 （g6） | D2 | H1 | D | D3 | H （±0.003） | M | H3 | D5 （-0.15～-0.05） | H2 | Lf | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AMWF-W-T | 40 | 48 | 47.5 | 15 | 70 | 38 | 12 | M5 | 8 | 16 | 35 | 5 |
| AMWF-W-S | 50 | 58 | 57.5 | 19 | 85 | 48 | 15 | M6 | 10 | 20 | 44 | 6 |
| 型番 | M1 | Dp | d | 付属Oリング | 使用圧 （MPa）注） | クランプ力 （kN） | |
|---|---|---|---|---|---|---|---|
| AMWF-W-T | 40 | M6×1（下穴φ5.2） | 60 | 7.2 | P4 | 0.5 | 4 |
| AMWF-W-S | 50 | M8×1.25（下穴φ6.8） | 72 | 8.2 | P5 | 6.3 | |
注）アンクランプに必要な最低作動圧は0.45MPaです。最大使用圧は1MPaです。
テーパータイプ（AMWF-W-T）
| 型番 | D4 | 質量（g） |
|---|---|---|
| AMWF40-W-T | 24.5 | 450 |
| AMWF50-W-T | 31.5 | 820 |
ストレートタイプ（AMWF-W-S）
| 型番 | D4 | 質量（g） |
|---|---|---|
| AMWF40-W-S | 20 | 440 |
| AMWF50-W-S | 26 | 810 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
51,852円 ( 57,037円 ) | 3日目 |
60,688円 ( 66,757円 ) | 4日目 |
61,367円 ( 67,504円 ) | 3日目 |
70,319円 ( 77,351円 ) | 3日目 |
詳細情報
基本情報
【特長】
・エア漏れなどによりエア圧が低下しても、クサビ構造と内蔵バネにより、即時のクランプ力の低下がありません。
・着座確認エア穴を設けていますので、着座確認スイッチを利用してサブプレートの着座確認を行うことができます。
・テーパーと着座面の2面拘束で繰り返し位置決め精度3μmです。

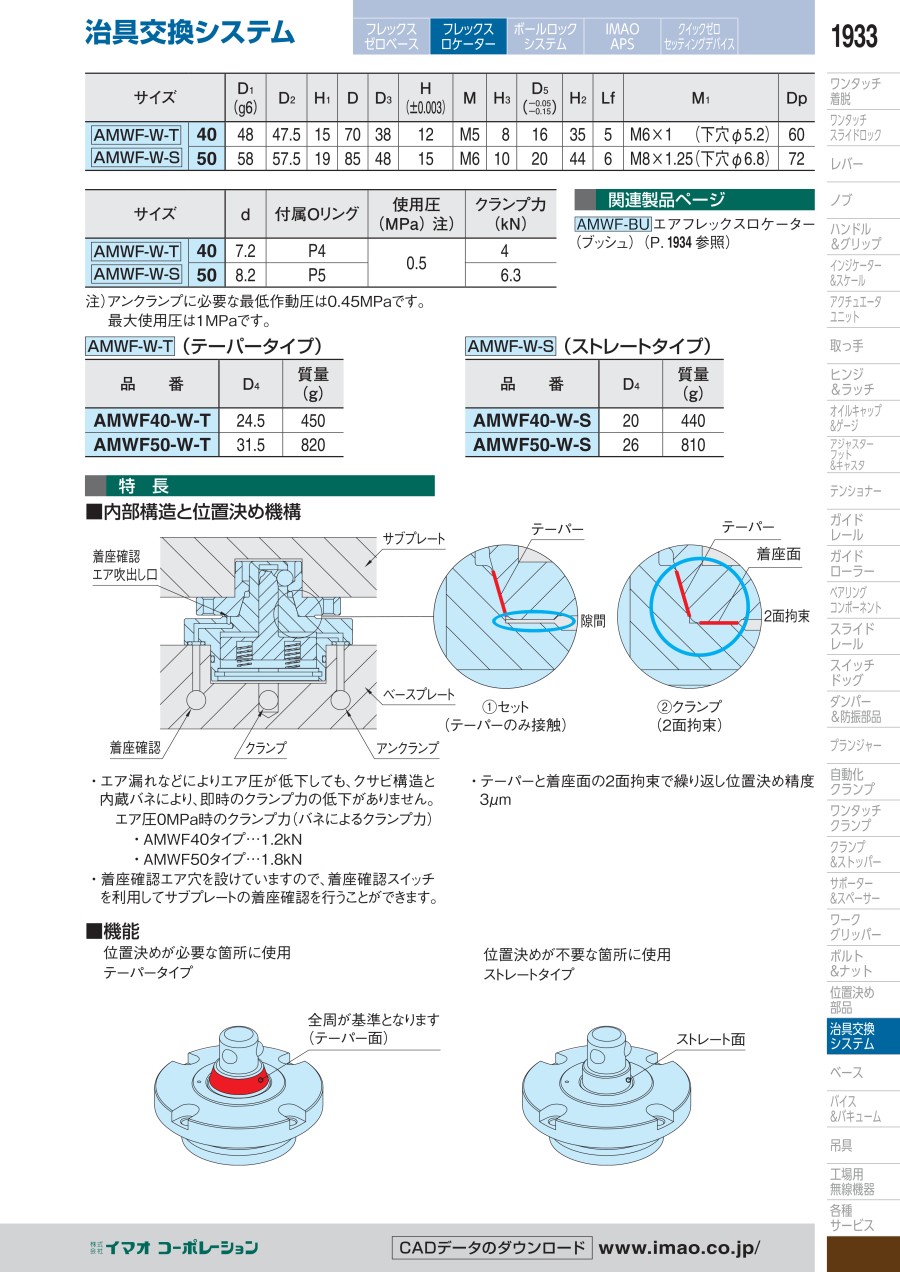

カタログ
