マルチレール クランプ
- 通常単価(税別)
- 30,600円～37,400円
- 税込単価
- 33,660円～41,140円
通常出荷日：3日目
・マルチレール用のクランプモジュールです。・V型クサビは、クサビの倍力作用により、六角レンチによる締付...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
仕様
| 本体 | 口金 | スプリング | サイドプレート | Tナット、ボルト |
|---|---|---|---|---|
| SKD61、焼入焼戻、HRC48～52 | SKD61、焼入焼戻、四三酸化鉄皮膜、HRC48～52 （タップ穴仕様はHRC30～34） | SUS302 | SUS301 | スチール、四三酸化鉄皮膜 |
| 型番 | 口金の仕様 | L | クランプ力 （kN） | 許容締付トルク （N・m） | OKバイス | 質量 （g） | |
|---|---|---|---|---|---|---|---|
| min. | max. | ||||||
| MR-C-DF | フラット | 42 | 49 | 30 | 90 | DK2-VT-F | 280 |
| MR-C-DS | セレーション | DK2-VT | |||||
| MR-C-DT | タップ穴 | 46 | 53 | 25 | 90 | DK2-VT-T | 300 |
| MR-C-DTF | タップ穴+フラット | 44 | 51 | - | 290 | ||
（2）ワークの浮き上がりを防止する垂直分力
使用例
構築例
コンボ+マルチレール
マルチレール
詳細情報
基本情報
・マルチレール用のクランプモジュールです。
・V型クサビは、クサビの倍力作用により、六角レンチによる締付けのみで、強いクランプ力を容易に得る事ができます。
・締付け後は、両口金の反力が一体となりV型クサビにかかる為、口金が肉薄にもかかわらず強度と耐久力を維持することができます。

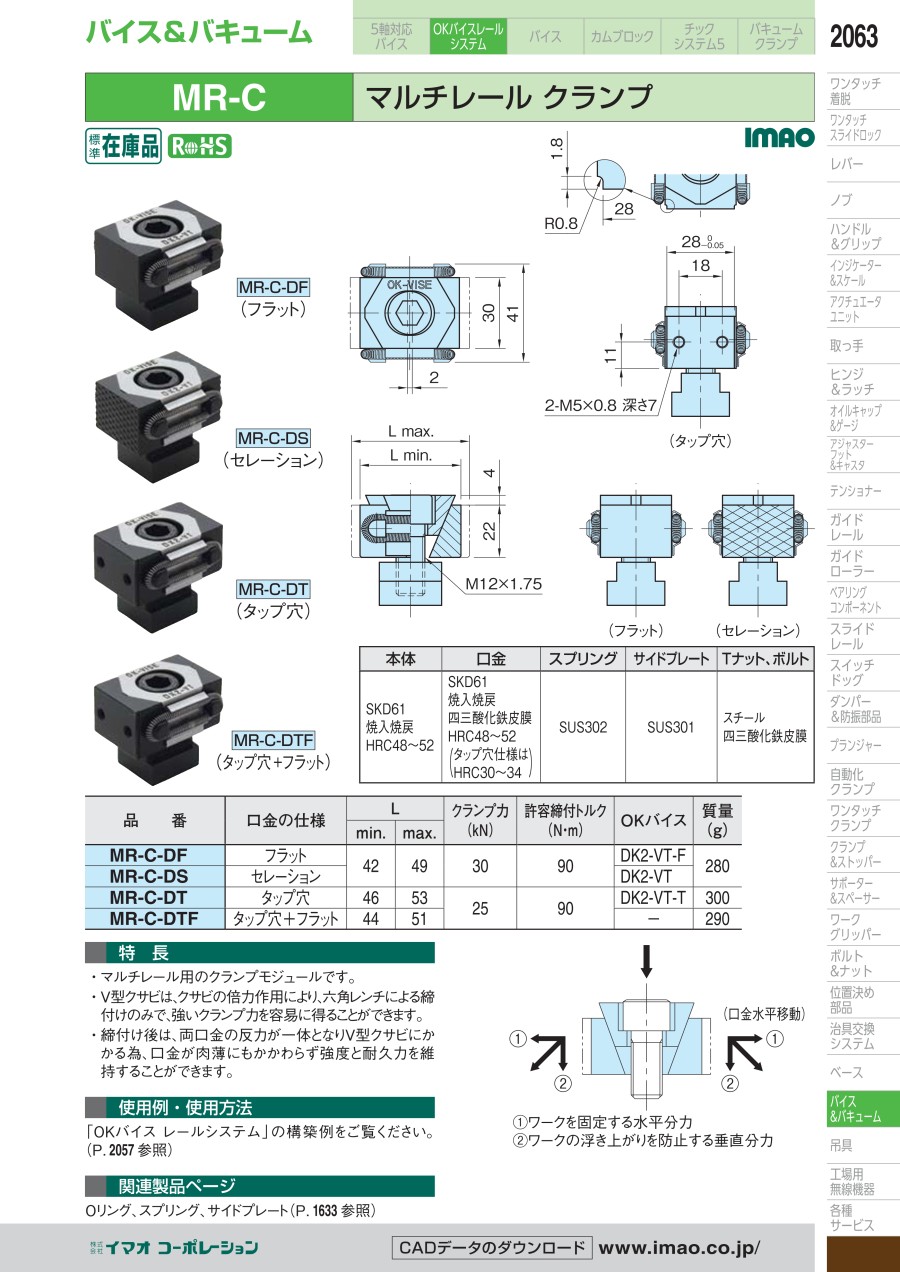

カタログ
