イマオコーポレーション

スターノブ樹脂ボールチェーン付き

Name: スターノブ 樹脂ボールチェーン付き
Brand: イマオコーポレーション
SKU: 221300053376
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,381円～1,891円

税込単価: 1,519円～2,080円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ナールドノブ（KN・KS）

4.7

通常価格(税別)： 208円 (税込価格：229円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スターノブ（STK）

4.5

通常価格(税別)： 242円 (税込価格：266円)

通常出荷日：在庫品1日目

【特長】・ボールチェーン付きのため、ノブの紛失を防止できます。・ボールチェーン...

詳細情報を確認する

本体種類
角形
角型種類
五角形
本体材質
ポリプロピレン
付加機能
脱落防止機能
本体色
つや消しブラック
センターキャップ色
つや消しブラック
本体表面処理
つや消しブラック

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報

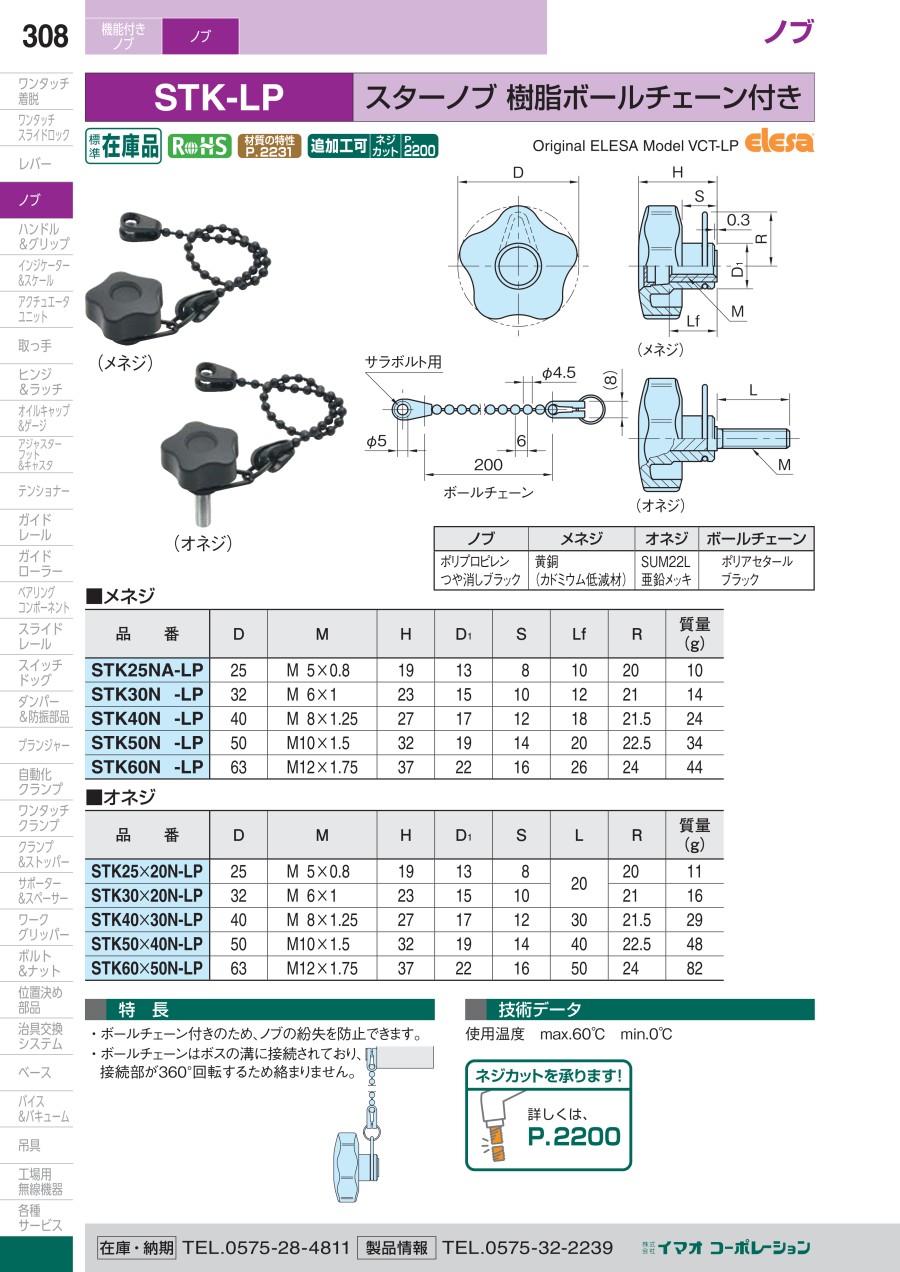

カタログ

商品情報

外形図

製品仕様

材質／表面処理

ノブ：ポリプロピレン／つや消しブラック
メネジ：黄銅（カドミウム低減材）
オネジ：SUM22L／亜鉛メッキ
ボールチェーン：ポリアセタール／ブラック

技術情報

使用温度：max.60℃、min.0℃

規格表

メネジ

型番	D	M	H	D₁	S	Lf	R	質量（g）
STK25NA-LP	25	M5×0.8	19	13	8	10	20	10
STK30N-LP	32	M6×1	23	15	10	12	21	14
STK40N-LP	40	M8×1.25	27	17	12	18	21.5	24
STK50N-LP	50	M10×1.5	32	19	14	20	22.5	34
STK60N-LP	63	M12×1.75	37	22	16	26	24	44

オネジ

型番	D	M	H	D₁	S	L	R	質量（g）
STK25×20N-LP	25	M5×0.8	19	13	8	20	20	11
STK30×20N-LP	32	M6×1	23	15	10	20	21	16
STK40×30N-LP	40	M8×1.25	27	17	12	30	21.5	29
STK50×40N-LP	50	M10×1.5	32	19	14	40	22.5	48
STK60×50N-LP	63	M12×1.75	37	22	16	50	24	82

型番リスト

表示件数

型番

取付部の種類

取付部径 (mm) または呼び径

取付部長さL

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ H

(mm)

おねじ先端加工

めねじ・丸穴加工

取付部材質

取付部表面処理

RoHS?

最小発注数量

めねじ	M5	10	20.1～30	25	19	-	止まり穴	黄銅	なし	10	1個
おねじ	M5	20	20.1～30	25	19	なし	-	SUM22L	亜鉛メッキ	10	1個
めねじ	M6	12	30.1～40	32	23	-	止まり穴	黄銅	なし	10	1個
おねじ	M6	20	30.1～40	32	23	なし	-	SUM22L	亜鉛メッキ	10	1個
めねじ	M8	18	30.1～40	40	27	-	止まり穴	黄銅	なし	10	1個
おねじ	M8	30	30.1～40	40	27	なし	-	SUM22L	亜鉛メッキ	10	1個
めねじ	M10	20	40.1～50	50	32	-	止まり穴	黄銅	なし	10	1個
おねじ	M10	40	40.1～50	50	32	なし	-	SUM22L	亜鉛メッキ	10	1個
めねじ	M12	26	50.1～70	63	37	-	止まり穴	黄銅	なし	10	1個
おねじ	M12	50	50.1～70	63	37	なし	-	SUM22L	亜鉛メッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,474円 ( 1,621円 )	3日目
1,381円 ( 1,519円 )	3日目
1,589円 ( 1,748円 )	3日目
1,444円 ( 1,588円 )	3日目
1,571円 ( 1,728円 )	3日目
1,473円 ( 1,620円 )	3日目
1,784円 ( 1,962円 )	3日目
1,642円 ( 1,806円 )	3日目
1,891円 ( 2,080円 )	3日目
1,657円 ( 1,823円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ボールチェーン付きのため、ノブの紛失を防止できます。
・ボールチェーンはボスの溝に接続されており、接続部が360°回転するため絡まりません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
