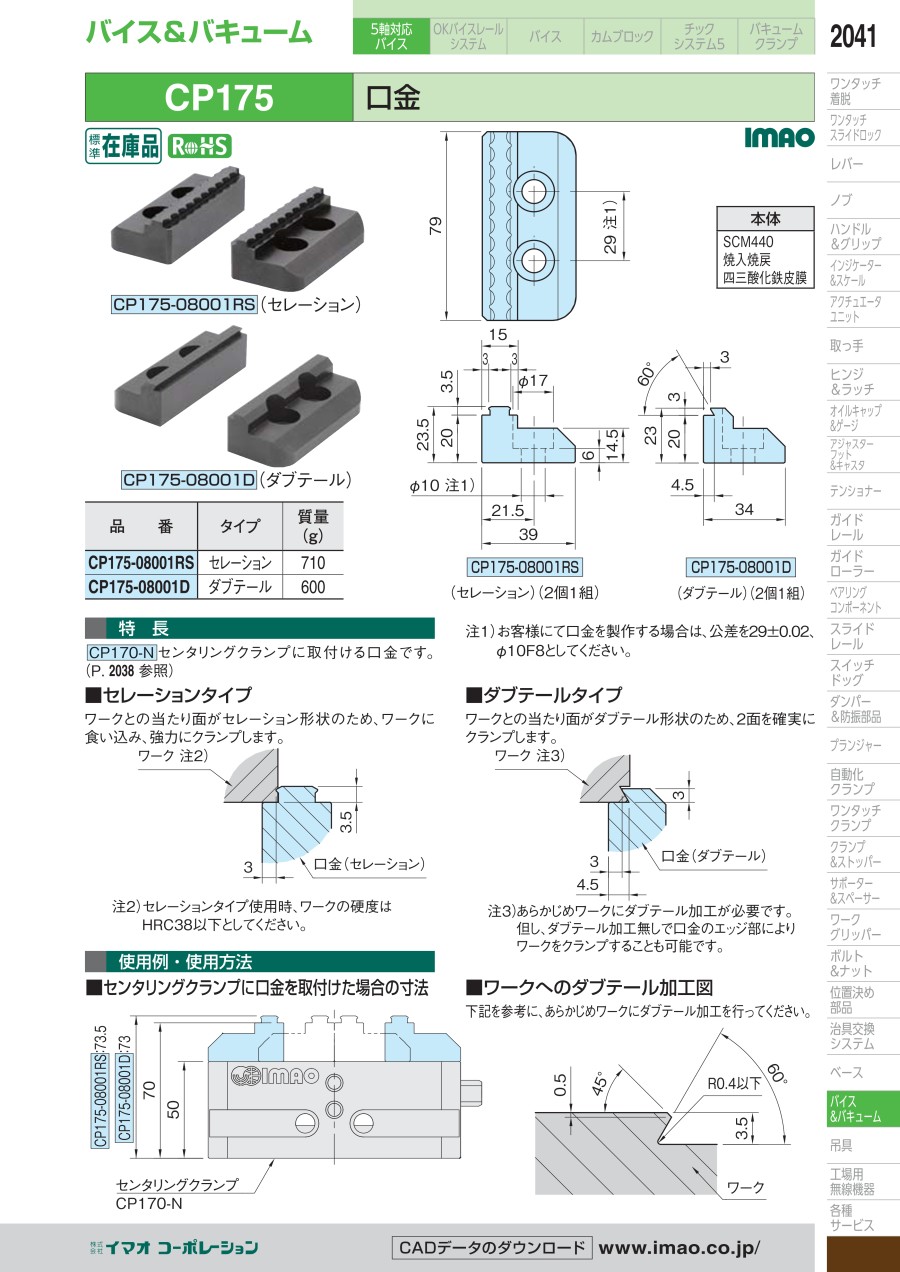

口金

外形図

注1）お客様にて口金を製作する場合は、公差を29±0.02、φ10F8としてください。

製品仕様

• 本体：SCM440、焼入焼戻、四三酸化鉄皮膜

■質量

• セレーション：710g
• ダブテール：600g

セレーションタイプ

• ワークとの当たり面がセレーション形状のため、ワークに食い込み、強力にクランプします。

注2）セレーションタイプ使用時、ワークの硬度はHRC38以下としてください。

ダブテールタイプ

• ワークとの当たり面がダブテール形状のため、2面を確実にクランプします。

注3）あらかじめワークにダブテール加工が必要です。

センタリングクランプに口金を取付けた場合の寸法

ワークへのダブテール加工図

下記を参考に、あらかじめワークにダブテール加工を行ってください。
