チェーン ガイド（CLGCBガイド）
- 通常単価(税別)
- 7,697円～12,899円
- 税込単価
- 8,467円～14,189円
【用途】・スチールとPOMに対する摩擦係数が低く、チェーンコンベアに最適です。...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報
外形図
規格表
製品仕様
- レール：超高分子量ポリエチレン（LubX®C）、ブルー
| 型番 | 質量 （g/m） | 定寸 （m） |
|---|---|---|
| CLGCB35 | 410 | 2 |
| CLGCB40 | 560 | |
| CLGCB50 | 800 | |
| CLGCB60 | 1,040 |
取付例
| 型番 | 取付推奨ボルトサイズ |
|---|---|
| CLGCB35 | M6 |
| CLGCB40 | |
| CLGCB50 | |
| CLGCB60 |
| 型番 | 取付推奨ボルトサイズ |
|---|---|
| CLGCB35 | - |
| CLGCB40 | M4 |
| CLGCB50 | M5 |
| CLGCB60 |
- 取付けボルトの先端、頭が表面に出ないようにしてください。
詳細情報
基本情報
【用途】
・スチールとPOMに対する摩擦係数が低く、チェーンコンベアに最適です。
・適用チェーンは単列の伝動用ローラーチェーン及びブシュチェーン（JIS B 1801）です。
・本製品は、素材長さ2000±2より切削加工で製作しております。
・製品長さは1℃で1000mm当たり0.2mm伸縮します。
・伸縮を考慮の上、長穴等の取付けをしてください。

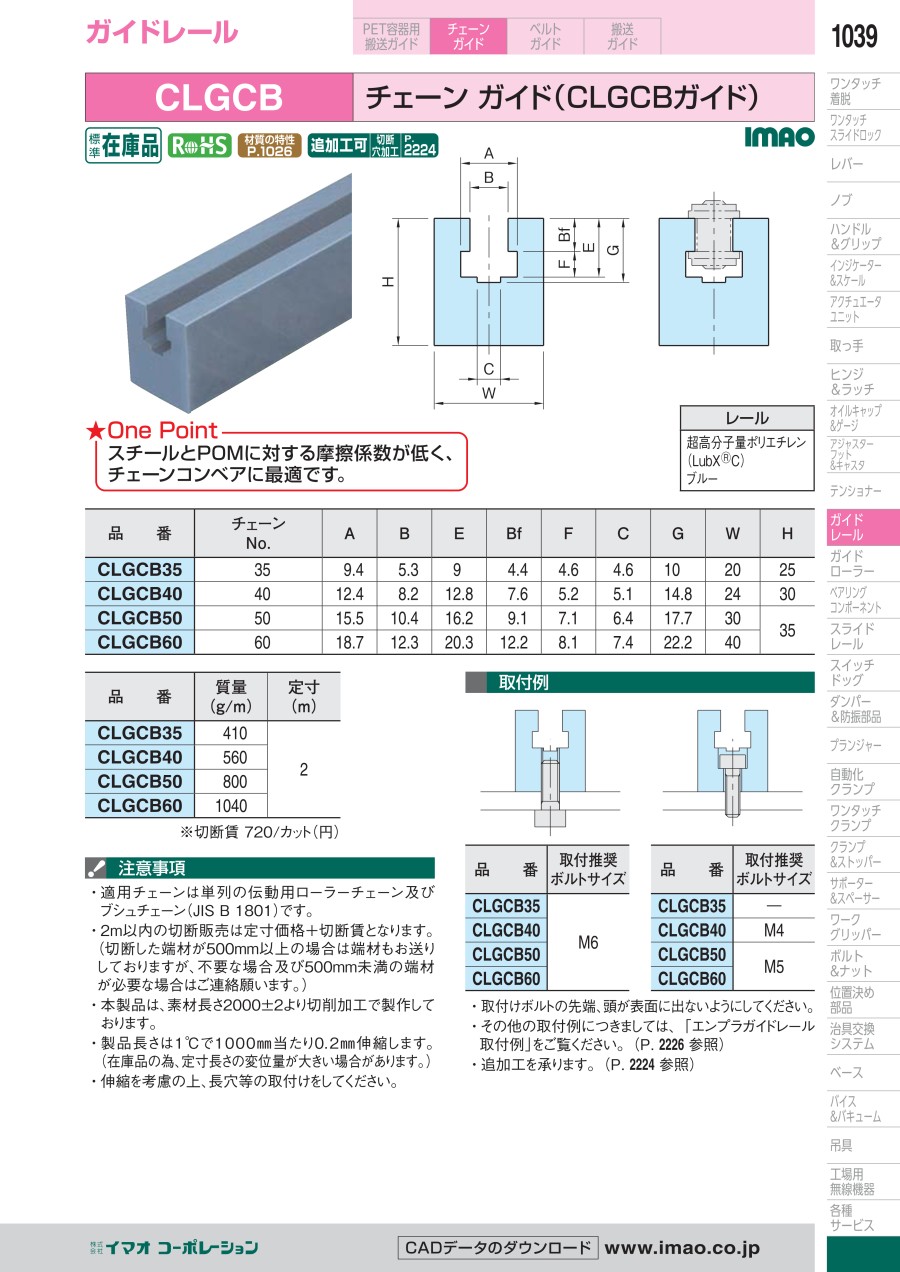

カタログ
