スパイラル カム クランプ（レバータイプ）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,514円～6,386円
- 税込単価
- 4,965円～7,025円
【特長】・スパイラルカムクランプの偏心により、迅速なクランプができます。・シン...
詳細情報を確認する- 種類
- 本体
- 材質
- SCM440
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

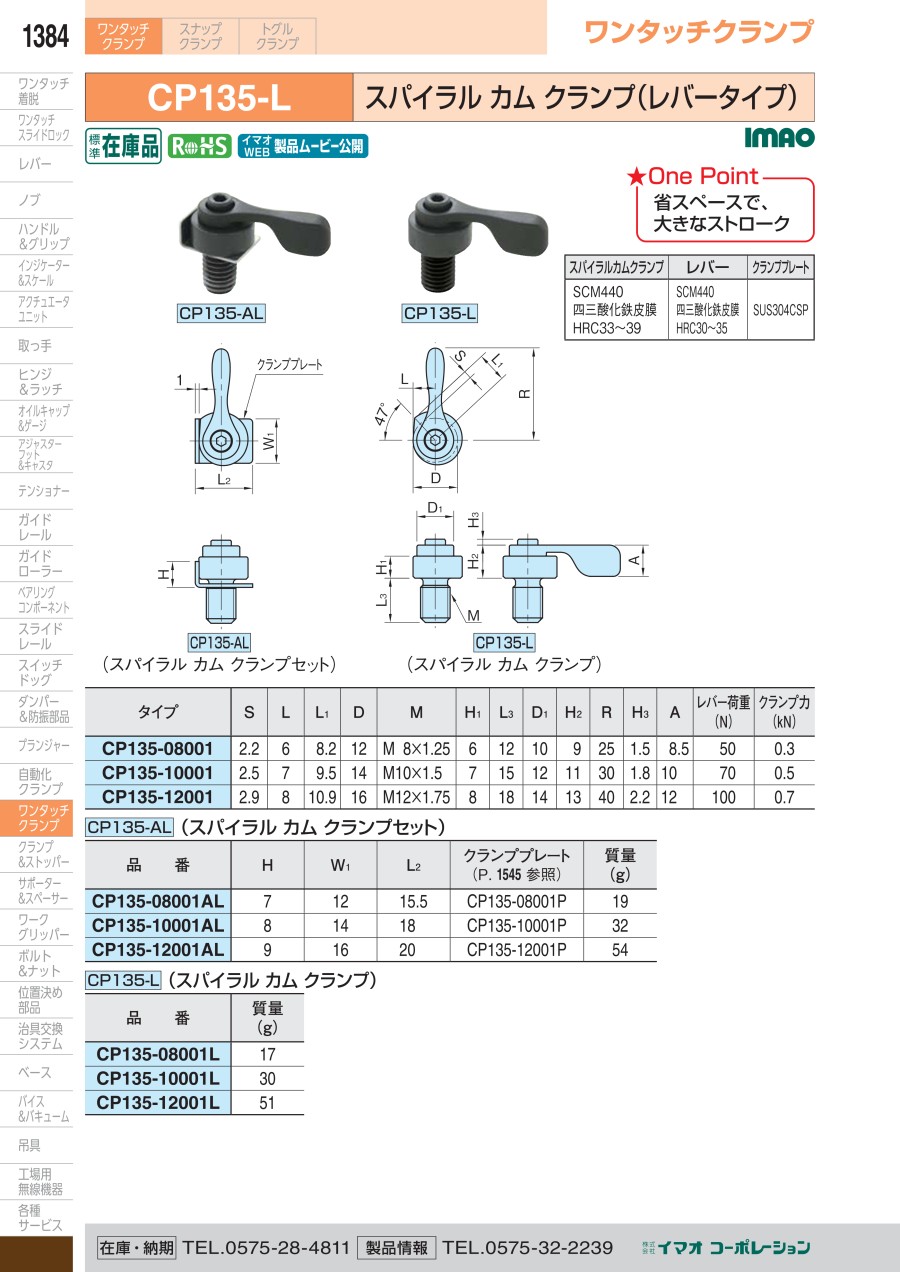

外形図
CP135-AL（スパイラルカムクランプセット）／CP135-L（スパイラルカムクランプ）
製品仕様
- RoHS指令適合製品です。
| スパイラルカムクランプ | レバー | クランププレート |
|---|---|---|
| SCM440 四三酸化鉄皮膜 HRC33～39 | SCM440 四三酸化鉄皮膜 HRC30～35 | SUS304CSP |
規格表
使用例
取付方法
クランププレートを使用した場合／クランププレートを使用しない場合
※A寸法・A+1寸法は、ワーク端面からネジ穴までの推奨寸法です。
レバー取付方法
60°毎にレバー位置の変更が可能ですので、操作しやすい向きでレバーを取付けてください。
商品特長詳細
- 省スペースで、大きなストローク
注意・禁止事項
カムスクリューを最後までねじ込んだ状態から1回転ほど戻してワークを挿入してください。
・クランプは右回転にてご使用ください。
・ワークのストッパーは右側に設置してください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,654円 ( 5,119円 ) | 在庫品1日目当日出荷可能 |
5,839円 ( 6,423円 ) | 3日目 |
4,927円 ( 5,420円 ) | 3日目 |
6,386円 ( 7,025円 ) | 3日目 |
4,514円 ( 4,965円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・スパイラルカムクランプの偏心により、迅速なクランプができます。
・シンプルで安価です。
・コンパクト設計により小物ワークの多数個取りに最適です。
・クランププレートを使用することで、ワークを傷つけません。
カタログ
