拡張ピン（圧入タイプ）（PEPP）
- 通常単価(税別)
- 6,304円～8,147円
- 税込単価
- 6,934円～8,962円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【特長】・ワークを内側からクランプできます。・クランプ部はセルフカットできますので、クランプ径に合わせ...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

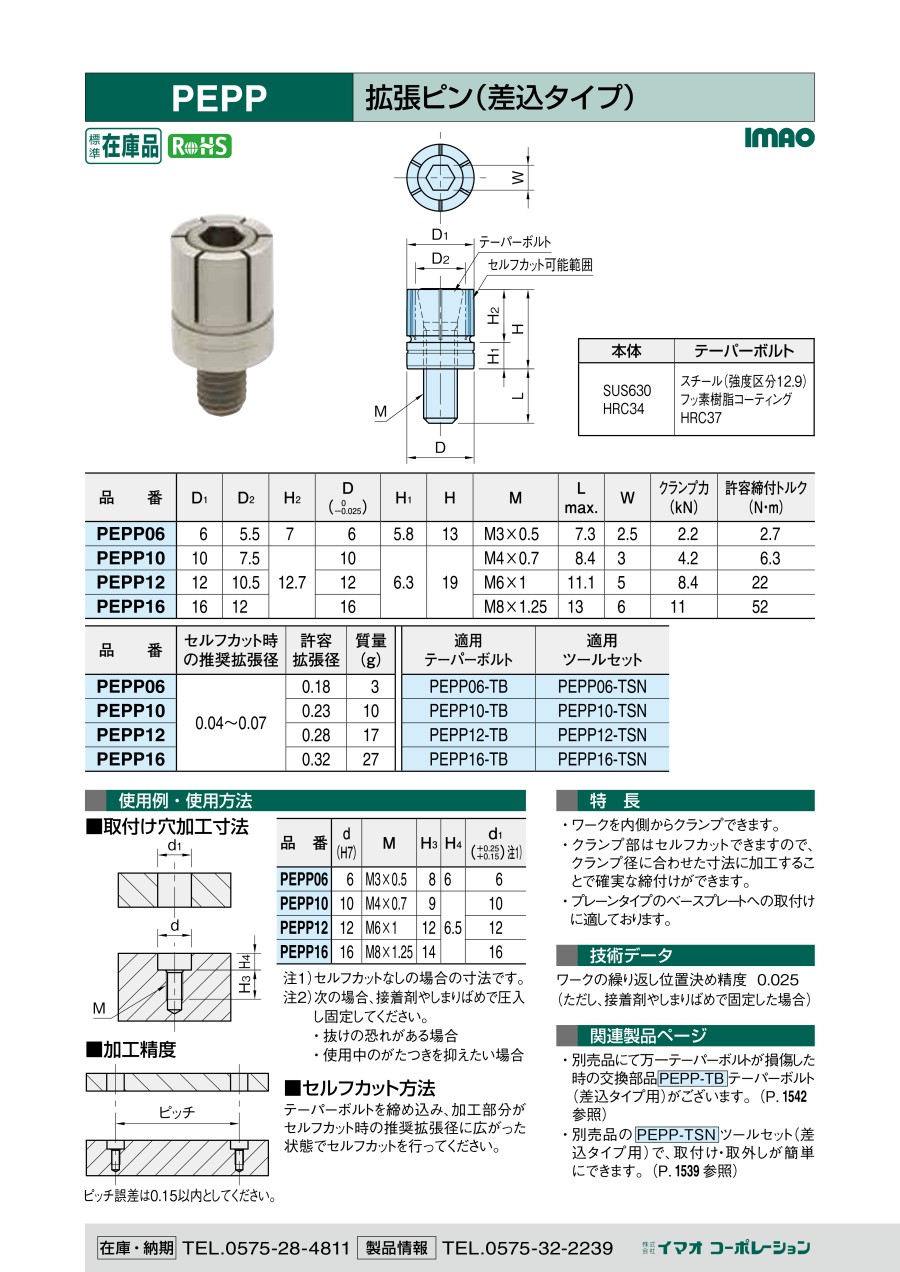

外形図
製品仕様
- 本体：SUS630 HRC34
- テーパーボルト：スチール（強度区分12.9） ふっ素樹脂コーティング HRC37
| 型番 | 保持力 （kN） | 許容締付トルク （N・m） | セルフカット時の推奨拡張径 | 許容拡張径 | 質量 （g） | 適用テーパーボルト | 適用ツールセット |
|---|---|---|---|---|---|---|---|
| PEPP06 | 2.2 | 2.7 | 0.04〜0.07 | 0.3 | 3 | PEPP06-TB | PEPP06-TS |
| PEPP10 | 4.2 | 6.3 | 0.5 | 10 | PEPP10-TB | PEPP10-TS | |
| PEPP12 | 8.4 | 22 | 0.6 | 17 | PEPP12-TB | PEPP12-TS | |
| PEPP16 | 11 | 52 | 0.8 | 27 | PEPP16-TB | PEPP16-TS |
規格表
| 型番 | D1 | D2 | H2 | D （-0.025～0） | H1 | H | M | L max. | W |
|---|---|---|---|---|---|---|---|---|---|
| PEPP06 | 6 | 5.5 | 7 | 6 | 6 | 13 | M3×0.5 | 7.3 | 2.5 |
| PEPP10 | 10 | 7.5 | 12.7 | 10 | 6.3 | 19 | M4×0.7 | 8.4 | 3 |
| PEPP12 | 12 | 10.5 | 12 | M6×1 | 11.1 | 5 | |||
| PEPP16 | 16 | 12 | 16 | M8×1.25 | 13 | 6 |
技術情報・設計アイデア
技術情報
ワークの繰り返し位置決め精度：±0.01
詳細情報
基本情報
【特長】
・ワークを内側からクランプできます。
・クランプ部はセルフカットできますので、クランプ径に合わせた寸法に加工することで確実な締付けができます。
・プレーンタイプのベースプレートへの取付けに適しております。
カタログ
商品担当おすすめ
拡張ピン（圧入タイプ）（PEPP）のレビュー
部品固定
4
4.02022/06/03
部品固定で中穴をクランプする方法に使用しました。しっかり固定することができました。ネジと共に部品も回るのがデメリット。
