イマオコーポレーション

トルクコントロールレンチ

カタログ |

数量スライド割引

通常単価(税別): 14,338円～21,970円

税込単価: 15,772円～24,167円

CP730 ワンタッチフレックスロケーター六角タイプの締付け工具としてご利用い...

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ソケットなし

ソケット付

ソケット詳細

製品仕様

型番	レバー	ラチェット	アダプタ	ソケット
CP-TCW	SCM440 焼入焼戻塗装オレンジ	SCM415 浸炭焼入四三酸化鉄皮膜	SCM415 焼入焼戻四三酸化鉄皮膜	-
CP-TCW-S	SCM440 焼入焼戻塗装オレンジ	SCM415 浸炭焼入四三酸化鉄皮膜	SCM415 焼入焼戻四三酸化鉄皮膜	クロムバナジウム鋼（Cr-V）クロムメッキ

トルク設定範囲

サイズ		トルク設定範囲（N・m）
CP-TCW CP-TCW-S	6	1～3.5
	8	2～5.4
	10	3～8

質量

型番	質量（g）
CP-TCW6	166
CP-TCW8	284
CP-TCW10	467
CP-TCW6-S	183
CP-TCW8-S	314
CP-TCW10-S	529

規格表

サイズ		W（差込角）	R	H	D	H₁	H₂	H₃	H₄	H₅	A	B	W₁	W₂	W₃
CP-TCW CP-TCW-S	6	6.3	60	40	22	32	44	27.5	8	13	13	30	6	5	2
	8	6.3	75	48	26	38	52.5	33	9	13	15	37	8	6	2.5
	10	9.5	90	57	32	45	62.5	39.5	10.5	16.5	18	39	10	6	2.5

ソケット付

型番	W₄	D₁	H₆
CP-TCW6-S	10	13.8	25
CP-TCW8-S	13	17.8	25
CP-TCW10-S	17	23.8	30

型番リスト

表示件数

型番

種類

二面幅

(mm)

RoHS?

最小発注数量

ソケットなし	6	10	1個
ソケット付	6	10	1個
ソケットなし	8	10	1個
ソケット付	8	10	1個
ソケットなし	10	10	1個
ソケット付	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,374円 ( 15,811円 )	3日目
14,338円 ( 15,772円 )	3日目
20,801円 ( 22,881円 )	4日目
15,926円 ( 17,519円 )	3日目
21,970円 ( 24,167円 )	3日目
17,247円 ( 18,972円 )	3日目

詳細情報

基本情報

基本情報

CP730 ワンタッチフレックスロケーター六角タイプの締付け工具としてご利用いただけます。

カタログ

商品TOP

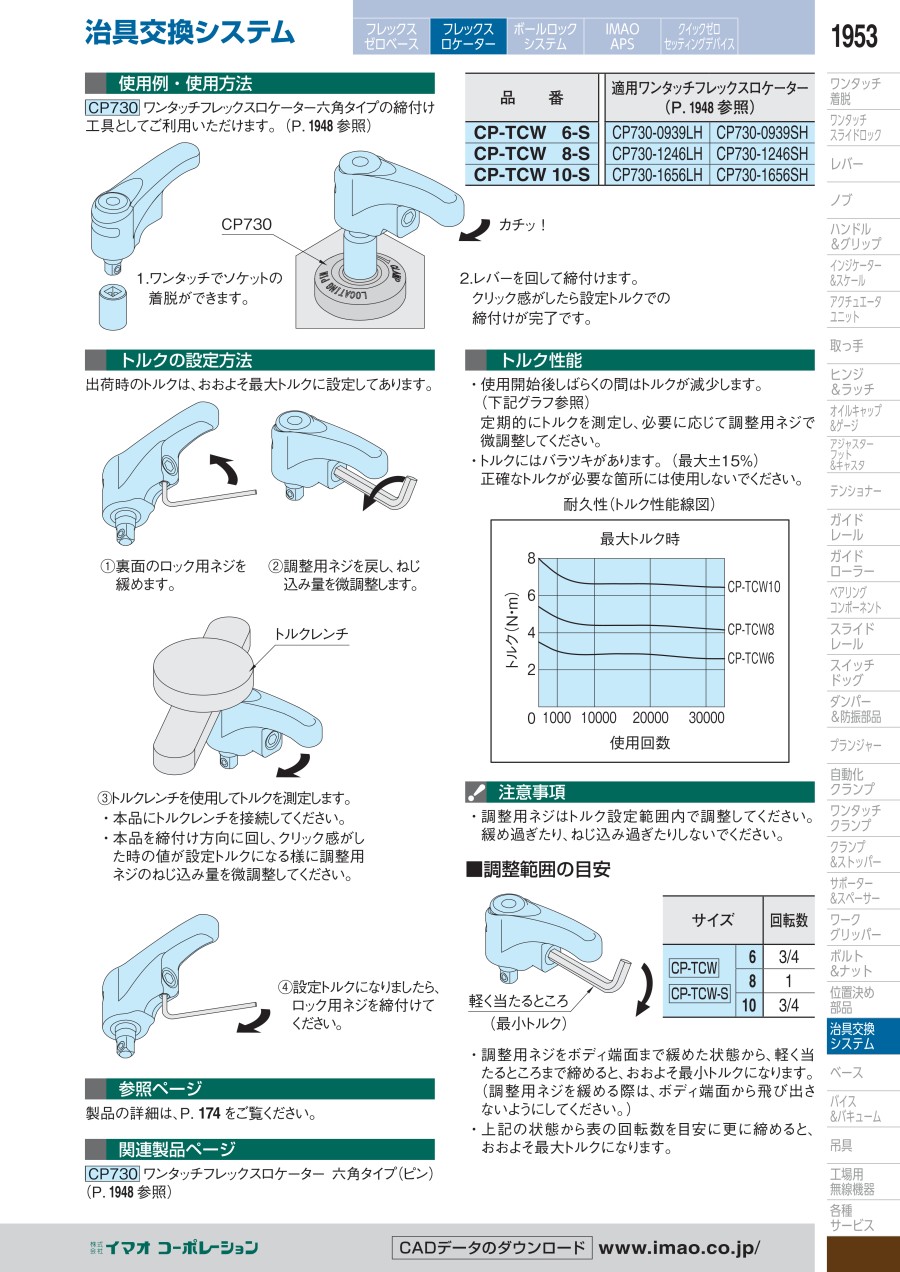

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
