メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
ネジ径 M
~mm適用引き込みクランプ
~mm連結部寸法 D1(mm)
~mm- 5
- 6
連結部寸法 D2(mm)
~mm- 5
L（ワーク厚み）(mm)
~mm[3-50/0.1mm単位]タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 8日以内
クランプピン(QLPD-Xクランプピン)
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

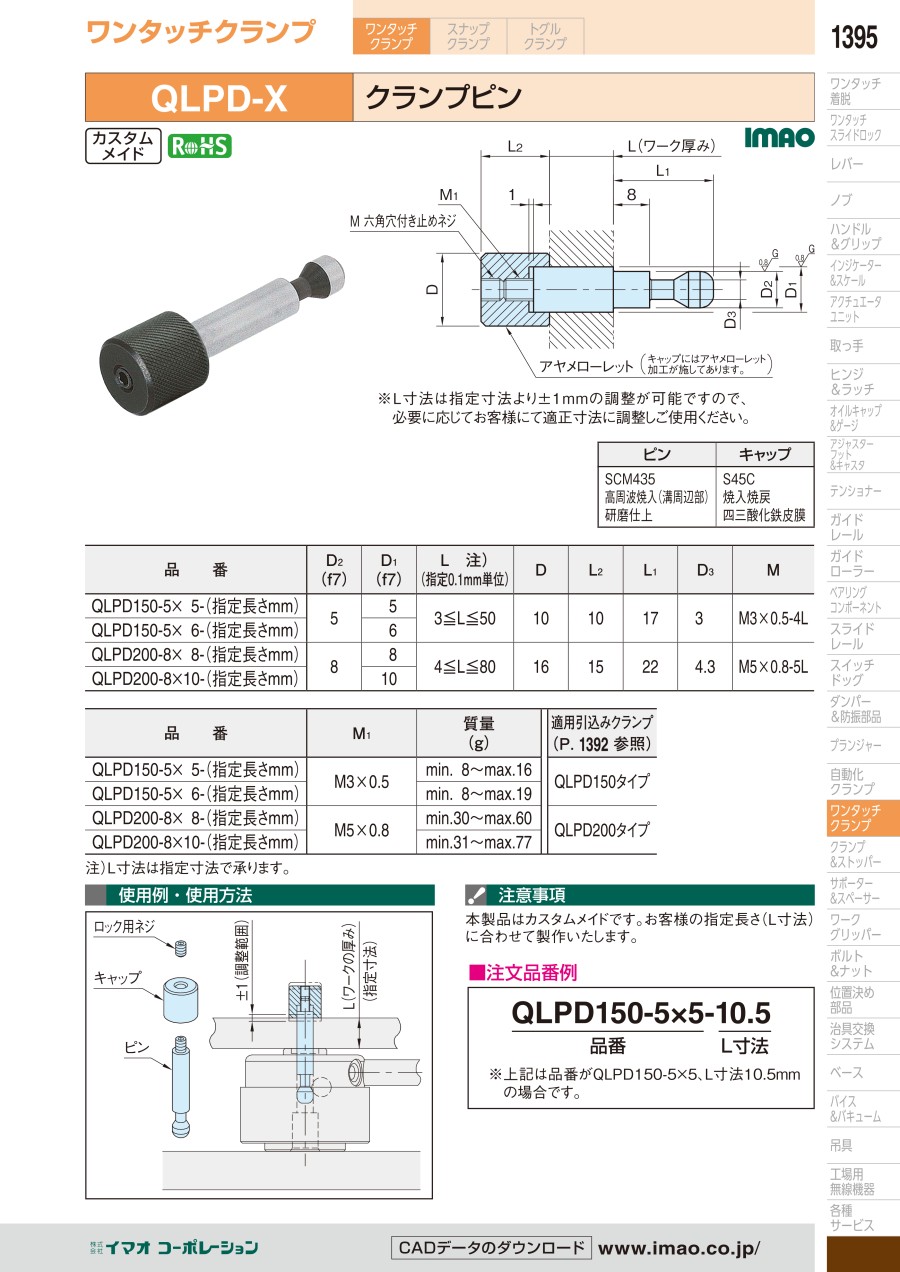

外形図
※L寸法は指定寸法より±1mmの調整が可能ですので、必要に応じてお客様にて適正寸法に調整しご使用ください。
製品仕様
・RoHS指令適合品
| ピン | キャップ |
|---|---|
| SCM435 | S45C |
| 高周波焼入（溝周辺部） | 焼入焼戻 |
| 研磨仕上 | 四三酸化鉄皮膜 |
規格表
注）L寸法は指定寸法で承ります。
使用例
使用例・使用方法
選定サポート情報
注文例
※上記は型番がQLPD150-5×5、L寸法10.5mmの場合です。
注意・禁止事項
注意・禁止事項
本製品はお客様の仕様に合わせて製作いたします。
詳細情報
基本情報
QLPD-X対応のクランプピンです。※L寸法は指定寸法より±1mmの調節が可能ですので、必要に応じてお客様にて適正寸法に調節しご使用ください。キャップにはアヤメローレット加工が施されています。
カタログ
商品担当おすすめ
クランプピン(QLPD-Xクランプピン)のレビュー
この商品のレビューはありません
