カムサイドクランプ（QLSC）
- 通常単価(税別)
- 22,221円～27,468円
- 税込単価
- 24,443円～30,215円
通常出荷日：3日目
【特長】 ・ワンタッチでワークの着脱が可能です。 ・本体、カム、ツバ付きカラーを六角穴付きボルトで固定...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体、口金：SCM440、焼入焼戻、四三酸化鉄皮膜
- カム、レバー：SCM435、焼入焼戻、四三酸化鉄皮膜
- 握り玉：ABS樹脂、ブラック
| 型番 | レバー荷重 （N） | クランプ力 （kN） | 質量 （g） |
|---|---|---|---|
| QLSC-08R | 250 | 2.5 | 195 |
| QLSC-08L | |||
| QLSC-12R | 400 | 5 | 600 |
規格表
| 型番 | 旋回方向 | H2 | S | W | W1 | H3 | L1 | L | L2 | H4 | M | L3 | H1 | H | R | D | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLSC-08R | 右 | 20 | 3.8 | 32 | 10 | 8 | 28.5 | 44 | 26.5 | 7 | M8×1.25 | 13 | 20 | 38 | 100 | 20 | 6 |
| QLSC-08L | 左 | ||||||||||||||||
| QLSC-12R | 右 | 30 | 5.5 | 46 | 14 | 12 | 39.5 | 62 | 37.5 | 11 | M12×1.75 | 17 | 30 | 55 | 146 | 25 | 10 |

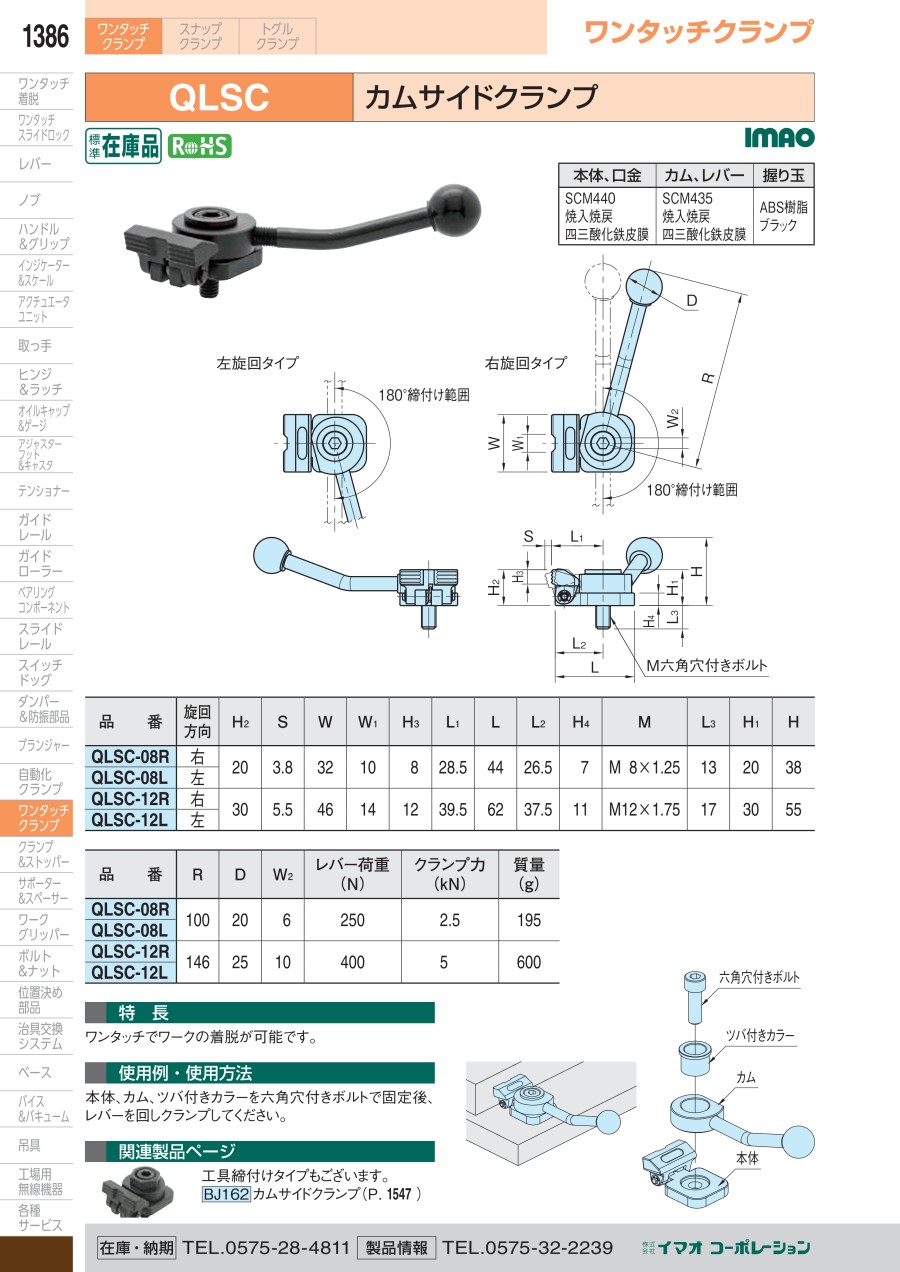

カタログ
