クイックゼロセッティングデバイス（ベース）
- 通常単価(税別)
- 328,210円
- 税込単価
- 361,031円
QZSD-C6-Hと合わせてご使用ください。・ホルダの着脱は六角レンチで行いま...
詳細情報を確認する- 本体材質
- SCM420
- 本体表面処理
- 四三酸化鉄皮膜
- シャフト材質
- SCM435
- シャフト熱処理
- 焼入焼戻
- シャフト表面処理
- 四三酸化鉄皮膜
- クランプ力 (kN)
- 30
QZSD-C6-Bの仕様・寸法情報
商品情報
外形図
製品仕様
| 型番 | 本体 | カムシャフト | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （kg） |
|---|---|---|---|---|---|
| QZSD-C6-B | SCM420 浸炭焼入 四三酸化鉄皮膜 | SCM435 焼入焼戻 四三酸化鉄皮膜 | 30 | 100 | 5.2 |
詳細情報
基本情報
QZSD-C6-Hと合わせてご使用ください。
・ホルダの着脱は六角レンチで行います。
・締付け（戻し）は半回転以下で完了します。
・アンクランプ時にはカムシャフトが本体より突出しますので、アンクランプ状態であることが目視確認できます。

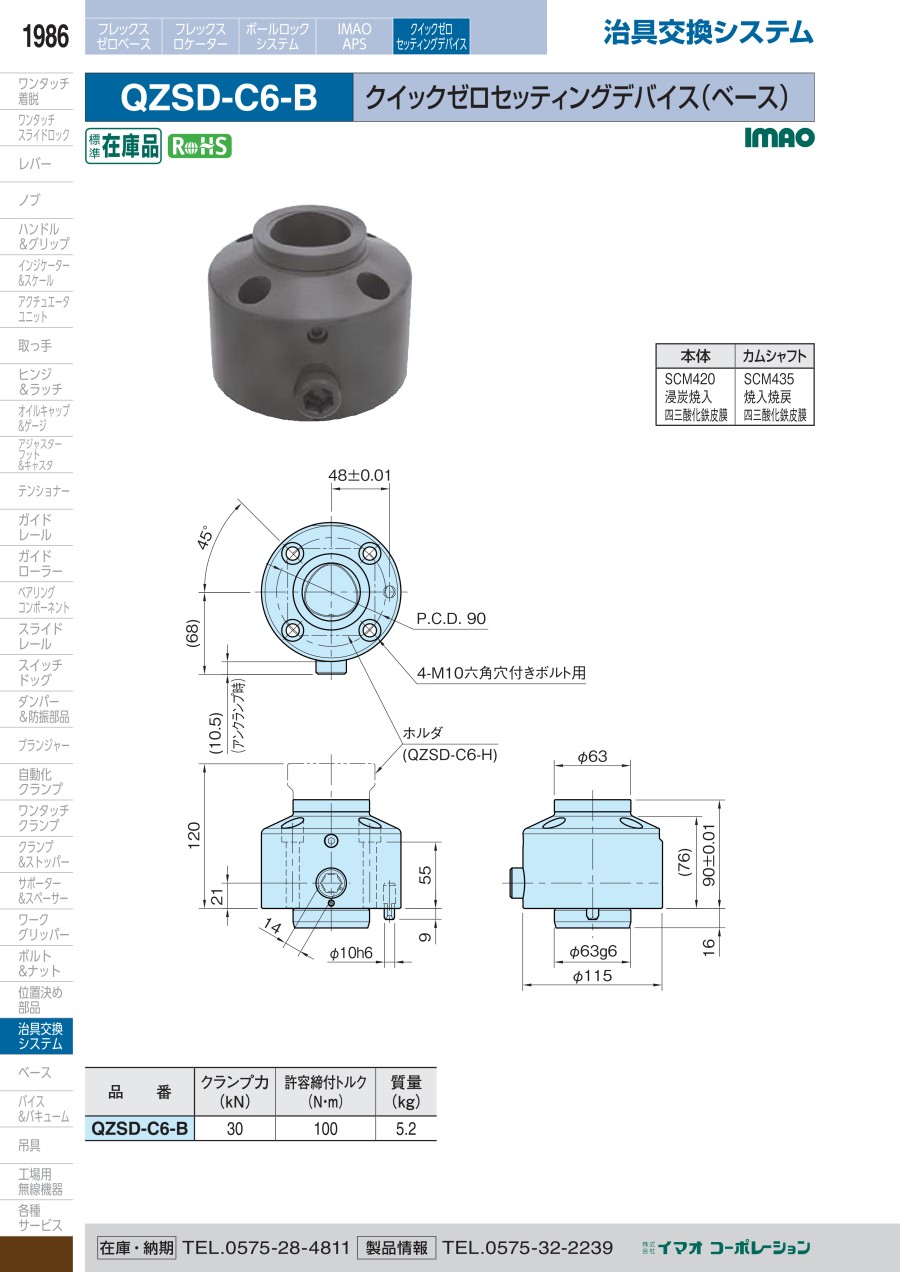

カタログ
