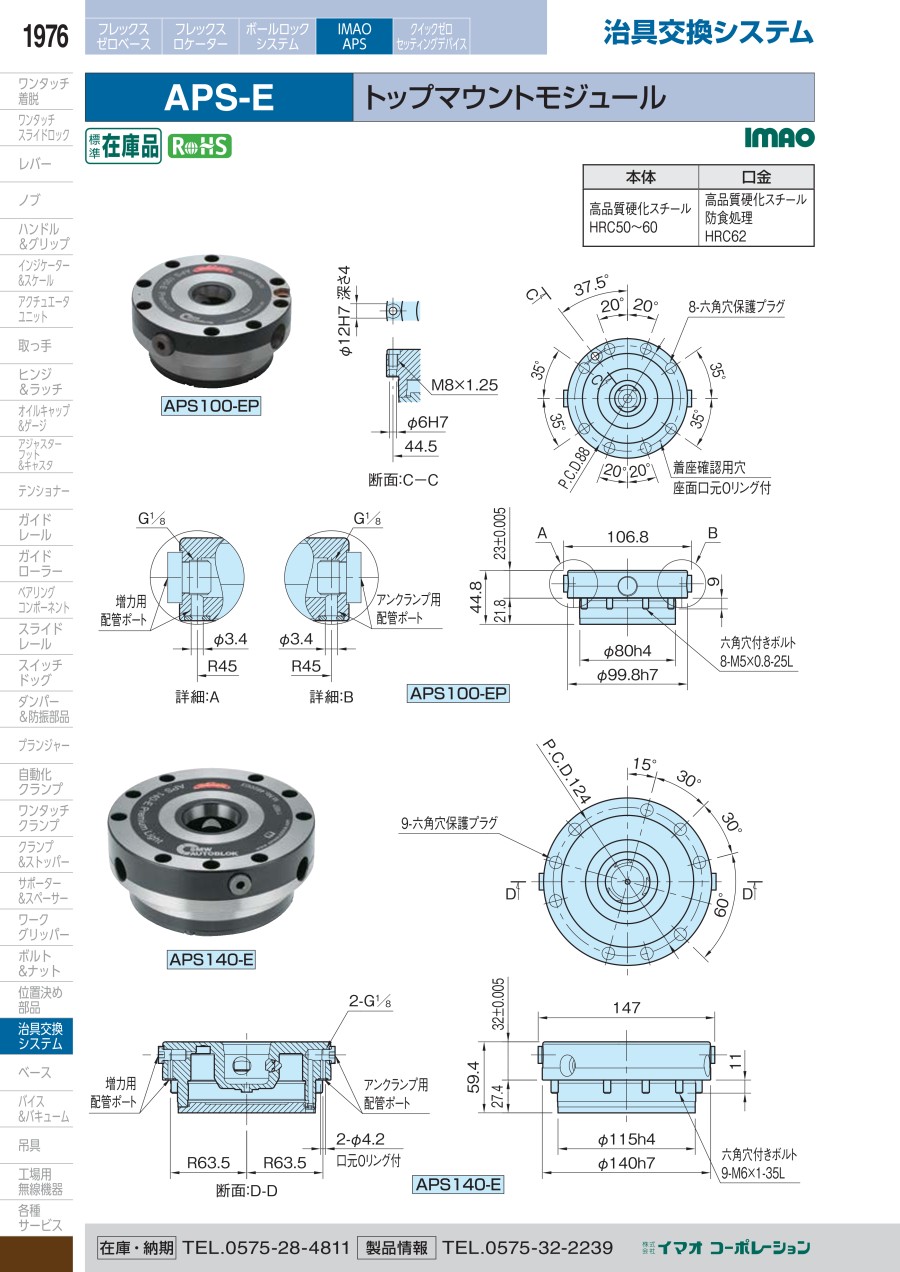

トップマウントモジュール、フランジマウントモジュール

外形図

APS100-EP

APS140-E

製品仕様

• 本体：高品質硬化スチール／HRC50～60
• 口金：高品質硬化スチール／防食処理／HRC62

注1）使用圧は、次の2つの場合のエア圧です。

• 増力時のクランプ力を得るために必要なエア圧
• アンクランプさせるのに必要なエア圧

注2）アンクランプ時のエア圧を利用して、クランプピン挿入穴に入ったゴミを吹き飛ばします。
注3）マウントモジュールを1個のみ使用して、サブプレートの位置決めを行う基準です。
1個のみ使用する場合、以下をご参照の上、キーとピンはお客様にて別途ご用意ください。
注4）エアによる着座確認を行う場合のみ、ベースプレート内にガスケット配管を設けてください。なお、着座確認用スイッチ等はお客様にて別途ご用意ください。

注意・禁止事項

• スプリングクランプ時は、増力用配管ポートは呼吸穴となりますので塞がないでください。
• また、必要に応じてフィルターを取付けてください。
