メカニカル部品技術窓口
エアフレックスロケーター（ブッシュ）
- 通常単価(税別)
- 19,041円～34,948円
- 税込単価
- 20,945円～38,443円
テーパータイプ：位置決めが必要な箇所に使用ストレートタイプ：位置決めが不要な箇...
詳細情報を確認する
未確定：候補が6型番あります。
商品情報

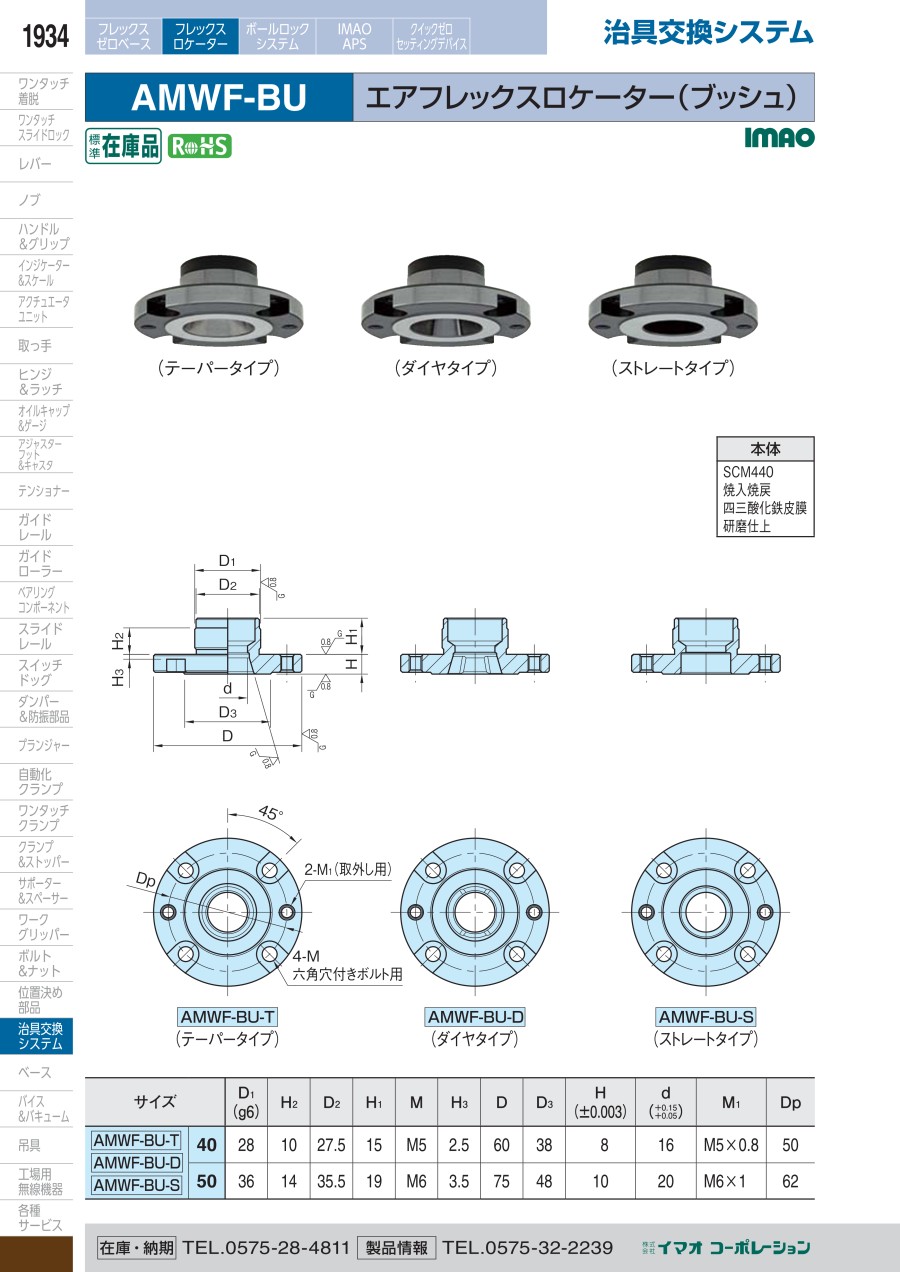

外形図
AMWF-BU-T
AMWF-BU-D
AMWF-BU-S
製品仕様
- 本体：SCM440、焼入焼戻、四三酸化鉄皮膜、研磨仕上
規格表
| 型番 | タイプ | D1 （g6） | H2 | D2 | H1 | M | H3 | D | D3 | H （±0.003） | d （+0.05～+0.15） | M1 | Dp | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AMWF40-BU-T | テーパータイプ | 28 | 10 | 27.5 | 15 | M5 | 2.5 | 60 | 38 | 8 | 16 | M5×0.8 | 50 | 160 |
| AMWF50-BU-T | 36 | 14 | 35.5 | 19 | M6 | 3.5 | 75 | 48 | 10 | 20 | M6×1 | 62 | 323 | |
| AMWF40-BU-D | ダイヤタイプ | 28 | 10 | 27.5 | 15 | M5 | 2.5 | 60 | 38 | 8 | 16 | M5×0.8 | 50 | 159 |
| AMWF50-BU-D | 36 | 14 | 35.5 | 19 | M6 | 3.5 | 75 | 48 | 10 | 20 | M6×1 | 62 | 322 | |
| AMWF40-BU-S | ストレートタイプ | 28 | 10 | 27.5 | 15 | M5 | 2.5 | 60 | 38 | 8 | 16 | M5×0.8 | 50 | 163 |
| AMWF50-BU-S | 36 | 14 | 35.5 | 19 | M6 | 3.5 | 75 | 48 | 10 | 20 | M6×1 | 62 | 330 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
29,750円 ( 32,725円 ) | 3日目 |
19,041円 ( 20,945円 ) | 3日目 |
26,877円 ( 29,565円 ) | 3日目 |
34,948円 ( 38,443円 ) | 3日目 |
24,416円 ( 26,858円 ) | 3日目 |
32,263円 ( 35,489円 ) | 3日目 |
