ワンタッチフレックスロケーター（ブッシュ）
- 数量スライド割引
- 通常単価(税別)
- 11,051円～25,234円
- 税込単価
- 12,156円～27,757円
【特長】・テーパー部のはめ合いにより位置決めを行います。・クランプボルト又はカ...
詳細情報を確認する
商品情報
外形図
製品仕様
| タイプ | 本体 | テーパーブッシュ |
|---|---|---|
| CP735-L | SCM440 四三酸化鉄被膜 焼入焼戻 | SCM440 イソナイト処理 （軟窒化処理） |
| CP735-S | - |

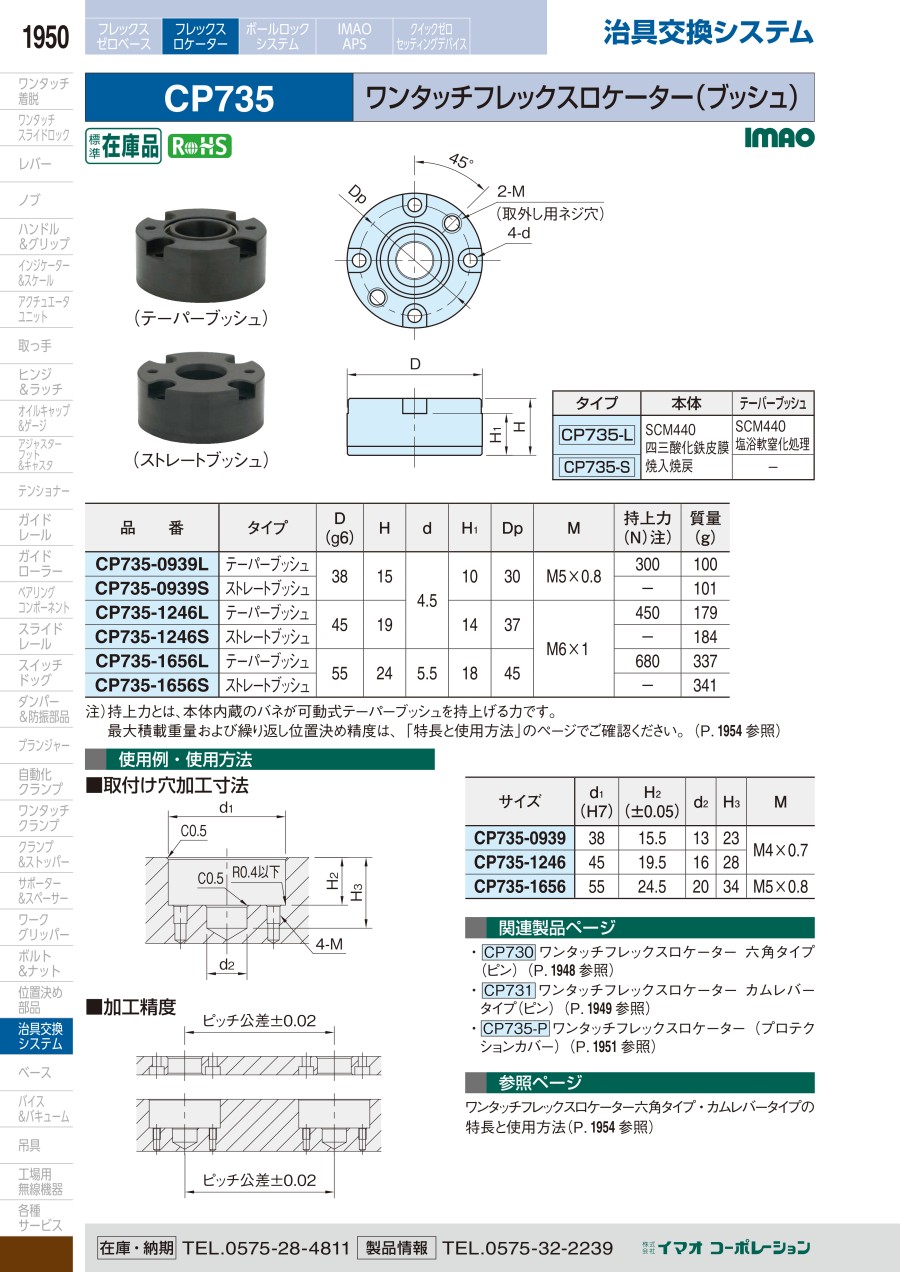

規格表
| 型番 | タイプ | D （g6） | H | d | H1 | Dp | M | 持上力 （N）注） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| CP735-0939L | テーパーブッシュ | 38 | 15 | 4.5 | 10 | 30 | M5×0.8 | 300 | 100 |
| CP735-0939S | ストレートブッシュ | - | 101 | ||||||
| CP735-1246L | テーパーブッシュ | 45 | 19 | 14 | 37 | M6×1 | 450 | 179 | |
| CP735-1246S | ストレートブッシュ | - | 184 | ||||||
| CP735-1656L | テーパーブッシュ | 55 | 24 | 5.5 | 18 | 45 | 680 | 337 | |
| CP735-1656S | ストレートブッシュ | - | 341 |
注）持上力とは、本体内蔵のバネが可動式テーパーブッシュを持上げる力です。
使用例
サブプレートの水平取付け
テーパーピン2本とストレートピン2本を使用した場合
テーパーピンにはテーパーブッシュ、ストレートピンにはストレートブッシュを組合せてご使用ください。
※ テーパーピン・ストレートピンのレバーを持ってのサブプレート取付け取外しは行わないでください。
サブプレートの垂直取付け
垂直取り付け時、繰り返し位置決め精度10μm。
| サイズ | 最大積載荷重 （N） | |
|---|---|---|
| CP730 CP735 | 0939 | 400 |
| 1246 | 600 | |
| 1656 | 1,000 | |
| サイズ | 最大積載荷重 （N） | |
|---|---|---|
| CP731 CP735 | 0939 | 250 |
| 1246 | 400 | |
| 1656 | 600 | |
※ 最大積載荷重とは、サブプレート、治具、ワークの合計荷重です。
※ 最大積載荷重は、テーパーピン、 テーパーブッシュを各2個使用した時の値です。
商品特長詳細
特長
- テーパー部のはめ合いにより位置決めを行います。
- クランプボルト又はカムレバーを締めることでボールが外側に押し出され、 可動式テーパーブッシュが沈み込み、プレート面が密着します。
- クランプボルトは約2回転でクランプ完了します。
選定サポート情報
取付け穴加工寸法
加工精度
| サイズ | d1 （H7） | H2 （±0.05） | d2 | H3 | M |
|---|---|---|---|---|---|
| CP735-0939 | 38 | 15.5 | 13 | 23 | M4×0.7 |
| CP735-1246 | 45 | 19.5 | 16 | 28 | |
| CP735-1656 | 55 | 24.5 | 20 | 34 | M5×0.8 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,169円 ( 26,586円 ) | 3日目 |
11,051円 ( 12,156円 ) | 3日目 |
25,234円 ( 27,757円 ) | 3日目 |
16,480円 ( 18,128円 ) | 3日目 |
21,675円 ( 23,843円 ) | 3日目 |
14,606円 ( 16,067円 ) | 3日目 |
詳細情報
基本情報
【特長】・テーパー部のはめ合いにより位置決めを行います。・クランプボルト又はカムレバーを締めることでボールが外側に押し出され、 可動式テーパーブッシュが沈み込み、プレート面が密着します。・クランプボルトは約2回転でクランプ完了します。※ストレートピンとストレートブッシュを使用する場合、位置決め機能がありません。
