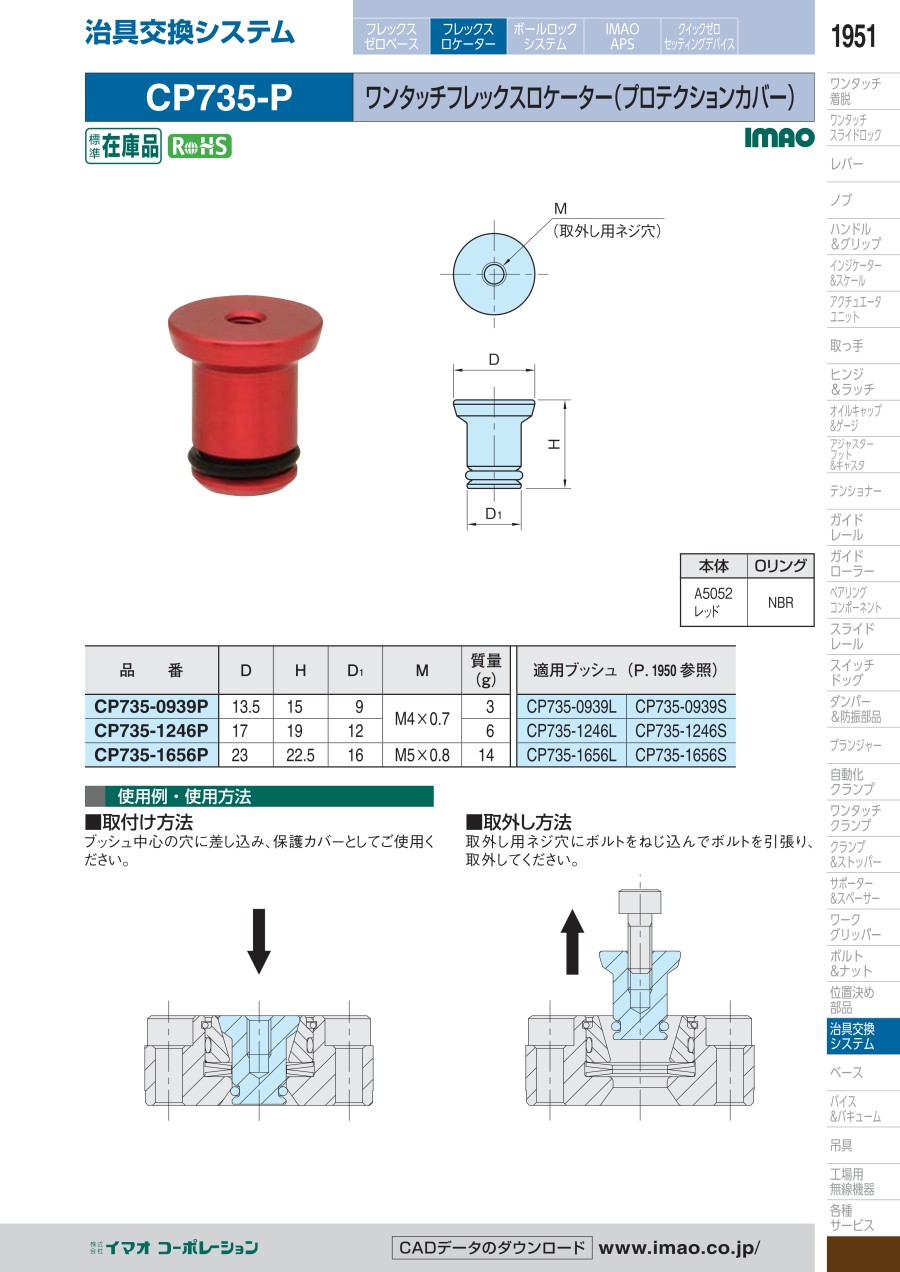

ワンタッチフレックスロケーター（プロテクションカバー）
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
- 本体：A5052、レッド
- Oリング：NBR
- 適用ブッシュ：
CP735-0939P：CP735-0939L・CP735-0939S
CP735-1246P：CP735-1246L・CP735-1246S
CP735-1656P：CP735-1656L・CP735-1656S
規格表
| 型番 | D | H | D1 | M | 質量（g） |
|---|---|---|---|---|---|
| CP735-0939P | 13.5 | 15 | 9 | M4×0.7 | 3 |
| CP735-1246P | 17 | 19 | 12 | 6 | |
| CP735-1656P | 23 | 22.5 | 16 | M5×0.8 | 14 |
使用例
■取付け方法
ブッシュ中心の穴に差し込み、保護カバーとしてご使用ください。
ブッシュ中心の穴に差し込み、保護カバーとしてご使用ください。
■取外し方法
取外し用ネジ穴にボルトをねじ込んでボルトを引張り、取外してください。
取外し用ネジ穴にボルトをねじ込んでボルトを引張り、取外してください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,697円 ( 1,867円 ) | 3日目 |
2,231円 ( 2,454円 ) | 3日目 |
1,897円 ( 2,087円 ) | 3日目 |
