ワンタッチフレックスロケーターノブタイプ（テーパーピン）

Name: ワンタッチフレックスロケーター ノブタイプ（テーパーピン）
Brand: イマオコーポレーション
SKU: CP723-0632R-04
Price: 27757 JPY
Rating: 5 (1 reviews)

ワンタッチフレックスロケーターノブタイプ（テーパーピン） CP723-0632R-04

カタログ |

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 25,234円

税込単価: 27,757円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

フレックスロケーターセンター固定（テーパーピン）（CP721）

通常価格(税別)： 4,078円 (税込価格：4,486円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

【ワンタッチ着脱】サムターンクランパー（自在アプローチ）

4.5

通常価格(税別)： 5,258円 (税込価格：5,784円)

通常出荷日：在庫品1日目

省スペースなノブタイプ。本体、シャフト：SCM440。四三酸化鉄皮膜。テーパー...

詳細情報を確認する

種類
ワンタッチ取付治具
本体材質
スチール
仕様
ノブタイプ
本体表面処理
四三酸化鉄皮膜
シャフト熱処理
なし
導入側形状
なし
導入側断面形状
丸
導入側先端形状
テーパ
取付側形状
ストレート
スチール種類
SCM440
熱処理
なし
導入側外径 (φ)
16
導入側外径の公差
g6
取付側外径 (φ)
32
適用テーパーブッシュ
CP727-0632R

型番:

CP723-0632R-04

解除

閲覧中の商品と併せてご検討ください

六角穴ボールプランジャー（BSU-A・BSUH-A）

コンパクトカムレバー（メネジ/オネジ）（QLCCS）

ワンタッチフレックスロケーター（テーパーカムブッシュ）

－閉じる

CP723-0632R-04の仕様・寸法情報

種類

ワンタッチ取付治具

本体材質

スチール

仕様

ノブタイプ

本体表面処理

四三酸化鉄皮膜

シャフト熱処理

なし

導入側形状

なし

導入側断面形状

丸

導入側先端形状

テーパ

取付側形状

ストレート

スチール種類

SCM440

熱処理

なし

導入側外径(φ)

導入側外径の公差

取付側外径(φ)

適用テーパーブッシュ

CP727-0632R

RoHS?

商品情報
型番リスト
詳細情報

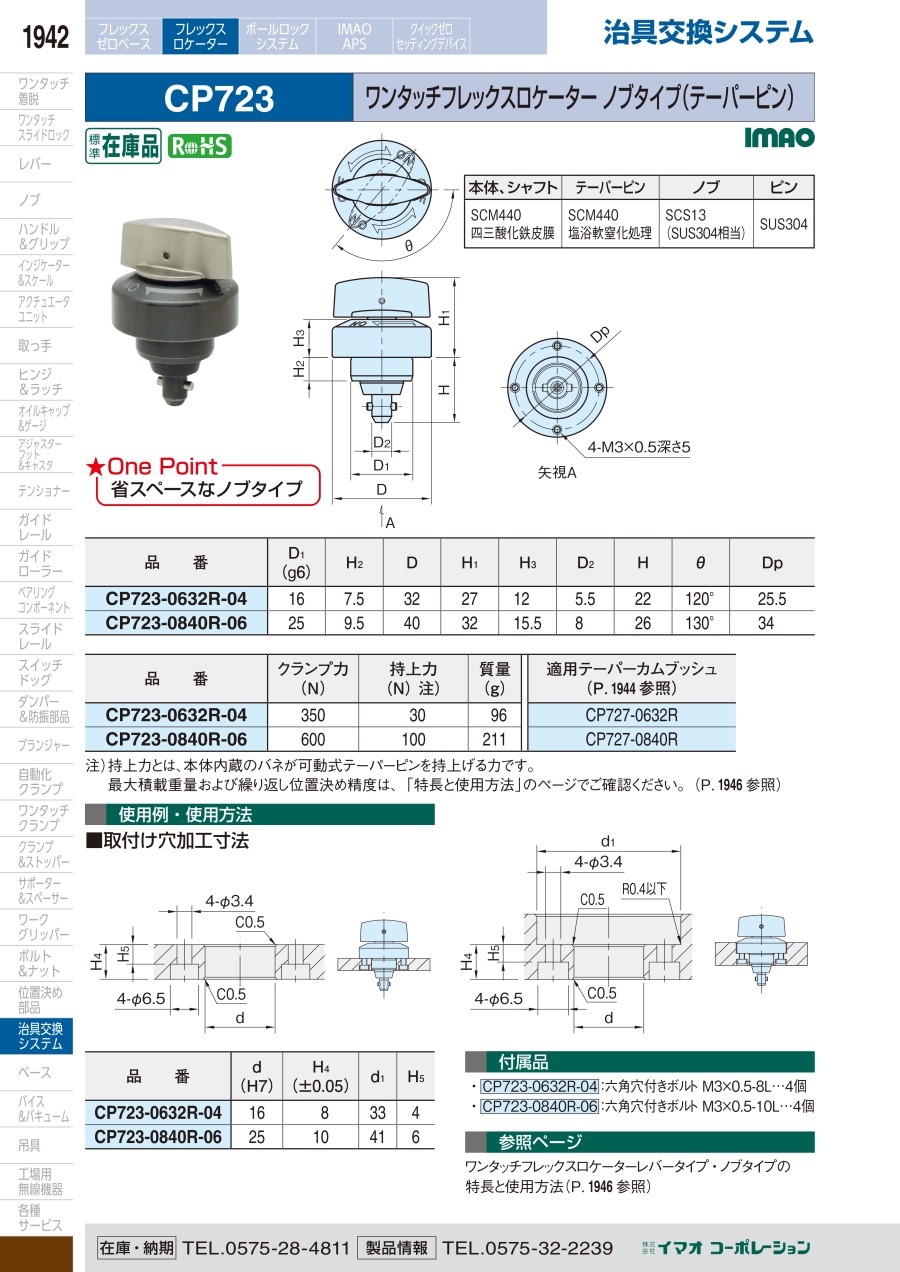

カタログ

商品情報

外形図

製品仕様

材質

本体、シャフト	テーパーピン	ノブ	ピン
SCM440 四三酸化鉄皮膜	SCM440 イソナイト処理（軟窒化処理）	SCS13 （SUS304相当）	SUS304

規格表

型番	D₁ （g6）	H₂	D	H₁	H₃	D₂	H	Dp
CP723-0632R-04	16	7.5	32	27	12	5.5	22	25.5
CP723-0840R-06	25	9.5	40	32	15.5	8	26	34

型番	クランプ力（N）	持上力（N）注）	質量（g）	適用テーパーカムブッシュ
CP723-0632R-04	350	30	96	CP727-0632R
CP723-0840R-06	600	100	211	CP727-0840R

注）持上力とは、本体内蔵のバネが可動式テーパーピンを持上げる力です。

使用例

サブプレートの水平取付け

※レバーまたはノブを持ってのサブプレート取付け取外しは行わないでください。

サブプレートの垂直取付け

垂直取付け時、繰返し位置決め精度20μm。

サイズ		最大積載荷重（N）
CP722	0840R	400
CP727	0840R	400

サイズ		最大積載荷重（N）
CP722	0632R	120
CP727	0840R	400

ワンタッチフレックスロケーターノブタイプ（テーパーピン）サブプレートの垂直取付け

※最大積載荷重とは、サブプレート、治具、ワークの合計荷重です。
※最大積載荷重とは、テーバーピン、テーバーカムブッシュを各2個使用した時の値です。

商品特長詳細

・テーバー部のはめ合いにより位置めを行います。
・ピンがテーバーカムブッシュ内部のカム面に当たりスプリングを圧縮させ可動テーバーピンが沈み込み、プレート面が密着します。
※CP722-0840R-06Nストレートピンタイプは、位置決め機能がありません。

CP722ワンタッチフレックスロケーターレバータイプのアンクランプ位置・クランプ位置は、360°内に2箇所あります。
作業性に合わせ、どちらの位置でも使用できます。

選定サポート情報

取付け穴加工寸法

型番	d （H7）	H₄ （±0.05）	d₁	H₅
CP723-0632R-04	16	8	33	4
CP723-0840R-06	25	10	41	6

型番リスト

表示件数

型番

CP723-0632R-04

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

25,234円

( 27,757円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

省スペースなノブタイプ。本体、シャフト：SCM440。四三酸化鉄皮膜。テーパーピン：SCM440。塩浴軟窒化処理。ノブ：SCS13(SUS304相当)。ピン：SUS304

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

イマオコーポレーション
ワンタッチフレックスロケーター（テーパーカムブッシュ）
ワンタッチフレックスロケーターと合わせて使用ができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
