イマオコーポレーション

ワンタッチフレックスロケーター六角タイプ（ピン）

Name: ワンタッチフレックスロケーター 六角タイプ（ピン）
Brand: イマオコーポレーション
SKU: 221300052173
Rating: 4 (1 reviews)

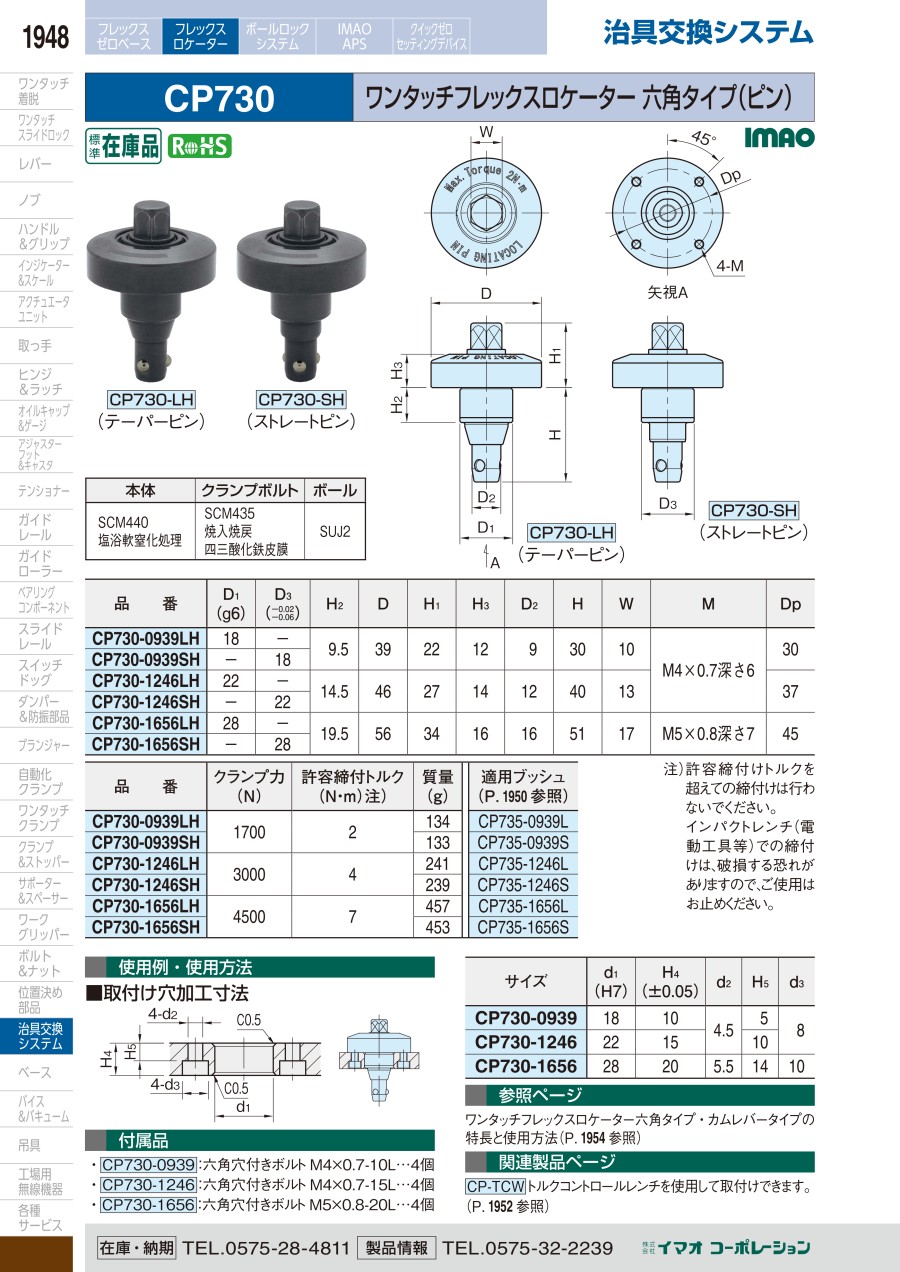

カタログ |

通常単価(税別): 14,196円～25,542円

税込単価: 15,616円～28,096円

通常出荷日：3日目

【特長】プレートの位置決め。【材質】本体：SCM440、塩浴軟窒化処理。クランプボルト：SCM435、...

詳細を確認

44.0

よく一緒に見られています

イマオコーポレーション

ワンタッチフレックスロケーターノブタイプ（テーパーピン）

通常価格(税別)： 25,234円 (税込価格：27,757円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

CP730-LH（テーパーピン）／CP730-SH（ストレートピン）

製品仕様

本体：SCM440 塩浴軟窒化処理
クランプボルト：SCM435 焼入焼戻四三酸化鉄皮膜
ボール：SUJ2

型番	クランプ力（N）	許容締付トルク（N・m）^※	質量（g）
CP730-0939LH	1,700	2	134
CP730-0939SH	1,700	2	133
CP730-1246SH	3,000	4	239
CP730-1656LH	4,500	7	457
CP730-1656SH	4,500	7	453

※許容締付けトルクを超えての締付けは行わないでください。インパクトレンチ（電動工具等）での締付けは破損する恐れがありますので、ご使用はお止めください。

付属品

CP730-0939：六角穴付きボルト M4×0.7-10L・・・4個
CP730-1246：六角穴付きボルト M4×0.7-15L・・・4個
CP730-1656：六角穴付きボルト M5×0.8-20L・・・4個

規格表

型番	D₁	D₃	H₂	D	H₁	H₃	D₂	H	W	M	Dp
CP730-0939LH	18	-	9.5	39	22	12	9	30	10	M4×0.7深さ6	30
CP730-0939SH	-	18	9.5	39	22	12	9	30	10		30
CP730-1246SH	-	22	14.5	46	27	14	12	40	13		37
CP730-1656LH	28	-	19.5	56	34	16	16	51	17	M5×0.8深さ7	45
CP730-1656SH	-	28	19.5	56	34	16	16	51	17	M5×0.8深さ7	45

型番リスト

表示件数

型番

仕様

導入側外径

(φ)

導入側外径の公差

取付側外径

(φ)

適用テーパーブッシュ

RoHS?

最小発注数量

公差:g6	18	g6	39	CP735-0939L	10	1個
公差:－0.02～－0.06	18	-	39	CP735-0939S	10	1個
公差:－0.02～－0.06	22	-	46	CP735-1246S	10	1個
公差:g6	28	g6	56	CP735-1656L	10	1個
公差:－0.02～－0.06	28	-	56	CP735-1656S	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,470円 ( 17,017円 )	3日目
14,196円 ( 15,616円 )	3日目
22,110円 ( 24,321円 )	3日目
25,542円 ( 28,096円 )	3日目
18,637円 ( 20,501円 )	3日目

詳細情報

基本情報

基本情報

【特長】プレートの位置決め。【材質】本体：SCM440、塩浴軟窒化処理。クランプボルト：SCM435、焼入焼戻、四三酸化鉄皮膜。ボール：SUJ2

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
