未確定：候補が6型番あります。
仕様
導入側外径(φ)
~mm- 18
- 22
- 28
導入側外径の公差
~mm取付側外径(φ)
~mm- 39
- 46
- 56
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
ワンタッチフレックスロケーター カムレバータイプ（ピン）
- 通常単価(税別)
- 22,491円～36,414円
- 税込単価
- 24,740円～40,055円
通常出荷日：3日目
本体：SCM440。塩浴軟窒化処理。カムレバー：SCM440。焼入焼戻。四三酸化鉄皮膜。ボール：SUJ...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

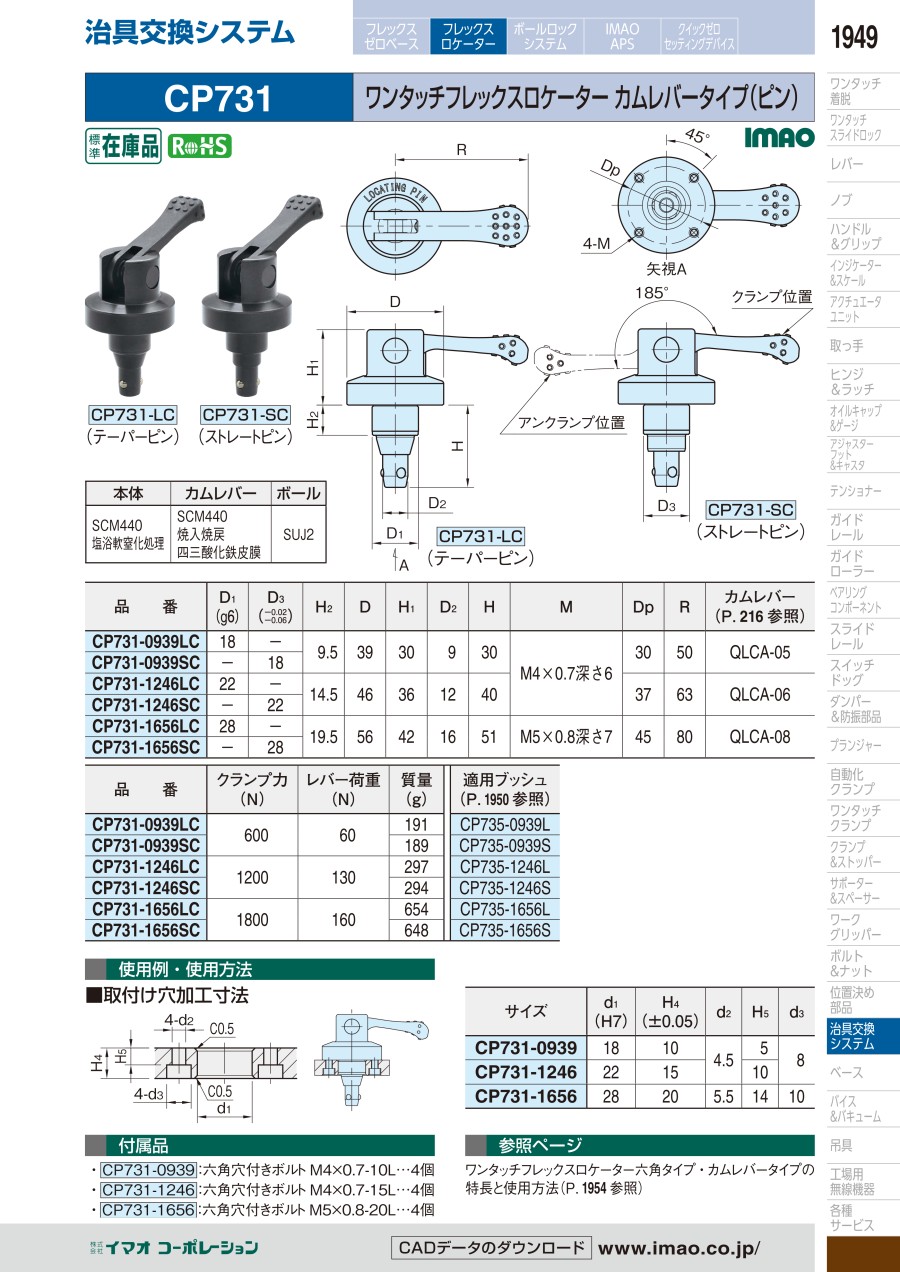

外形図
製品仕様
| 本体 | カムレバー | ボール |
|---|---|---|
| SCM440 塩浴軟窒化処理 | SCM440 焼入焼戻 四三酸化鉄皮膜 | SUJ2 |
■付属品
- CP731-0939：六角穴付きボルト M4×0.7-10L・・・4個
- CP731-1246：六角穴付きボルト M4×0.7-15L・・・4個
- CP731-1656：六角穴付きボルト M5×0.8-20L・・・4個
規格表
使用例
取付け穴加工寸法
| サイズ | d1 （H7） | H4 （±0.05） | d2 | H5 | d3 |
|---|---|---|---|---|---|
| CP731-0939 | 18 | 10 | 4.5 | 5 | 8 |
| CP731-1246 | 22 | 15 | 10 | ||
| CP731-1656 | 28 | 20 | 5.5 | 14 | 10 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
30,723円 ( 33,795円 ) | 3日目 |
22,491円 ( 24,740円 ) | 3日目 |
33,222円 ( 36,544円 ) | 3日目 |
33,828円 ( 37,211円 ) | 3日目 |
36,414円 ( 40,055円 ) | 3日目 |
34,948円 ( 38,443円 ) | 3日目 |
