マルチコネクタアウター型ノブボルト
- 通常単価(税別)
- 603円
- 税込単価
- 663円
【特長】・工具レスで使用できるノブボルトがセットになったコネクタです。・位置調...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
GFJ-E03の仕様・寸法情報
種類
メタルジョイント
ジョイント形状
T型
接続形状
通しあり
適用パイプ径(φ),(□)
28
材質
[アルミニウム] アルミダイカスト
固定方法
ねじ固定式
使用環境
標準
-
-
商品情報
外形図
製品仕様
- 質量：67g
- GF-G（43mmタイプ）フレームにもグリップが可能です。
- くぼみ部推奨ネジ：SFB-X96なべ頭ドリルネジ4×10
商品特長詳細
- 工具レスで使用できるノブボルトがセットになったコネクタです。位置調整も簡単におこなえます。
- くぼみ部分へドリルネジを取り付けることでフレームの抜けを防止することができます。
下穴をあける際はφ3.5推奨。
詳細情報
基本情報
【特長】
・工具レスで使用できるノブボルトがセットになったコネクタです。
・位置調整も簡単におこなえます。
【材質】
・本体：アルミダイカスト
・ボルト・カラー：ステンレス
・ノブ：PA・PP
・ナット：アルミ
ご注意
- 本シリーズつき仕様変更がございます。2025年11月より順次変更いたします。詳細はこちらをご参照ください。

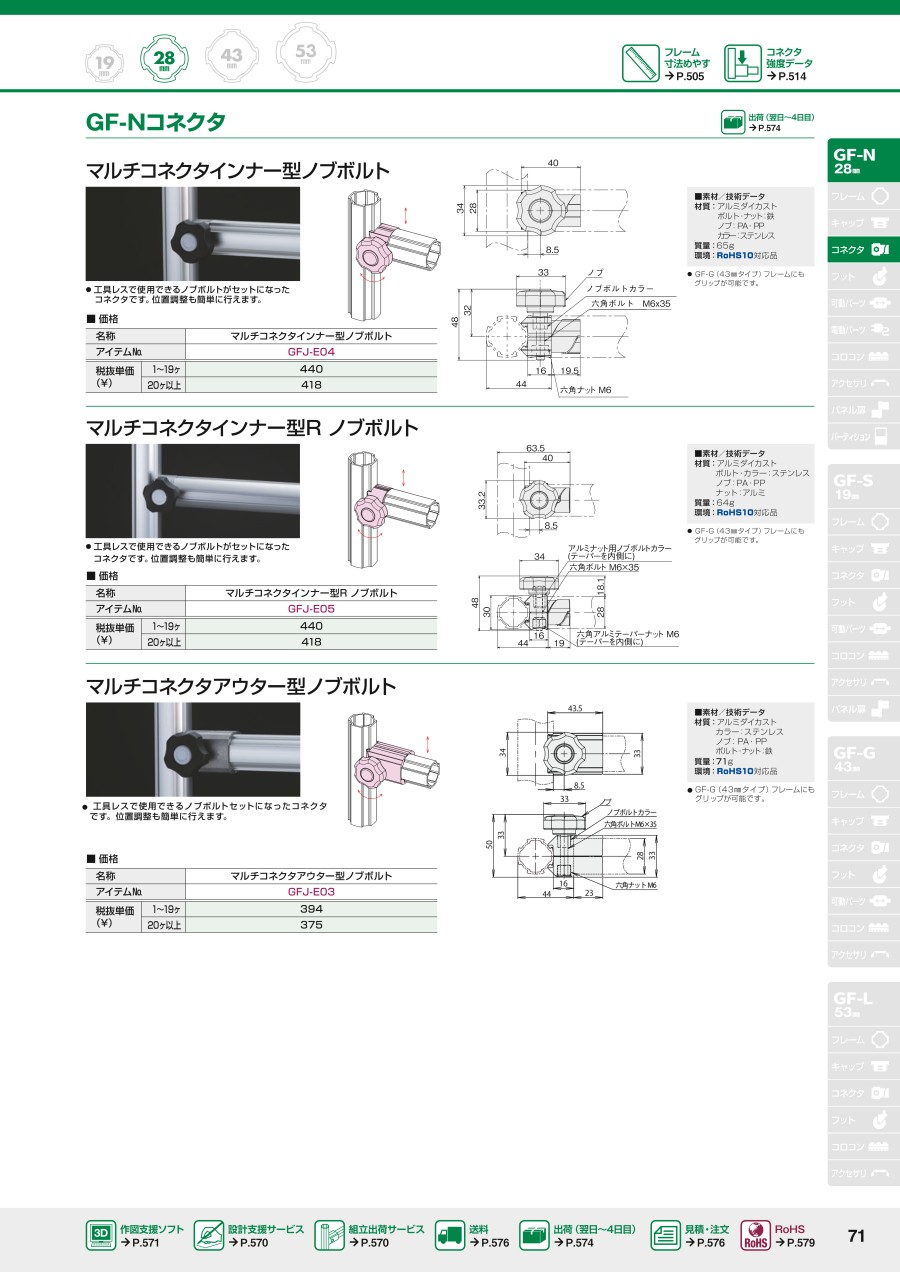

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。マルチコネクタアウター型ノブボルトの型番GFJ-E03のページです。
型番GFJ-E03に関する仕様情報を記載しております。
マルチコネクタアウター型ノブボルトのレビュー
試作品製作に使用
4
4.02019/11/26
量産前の試作設備品筐体等製作に利用のグリーンフレームTに対する付帯部品として使用しています。各社の類似品はありますが、S...もっと読む
