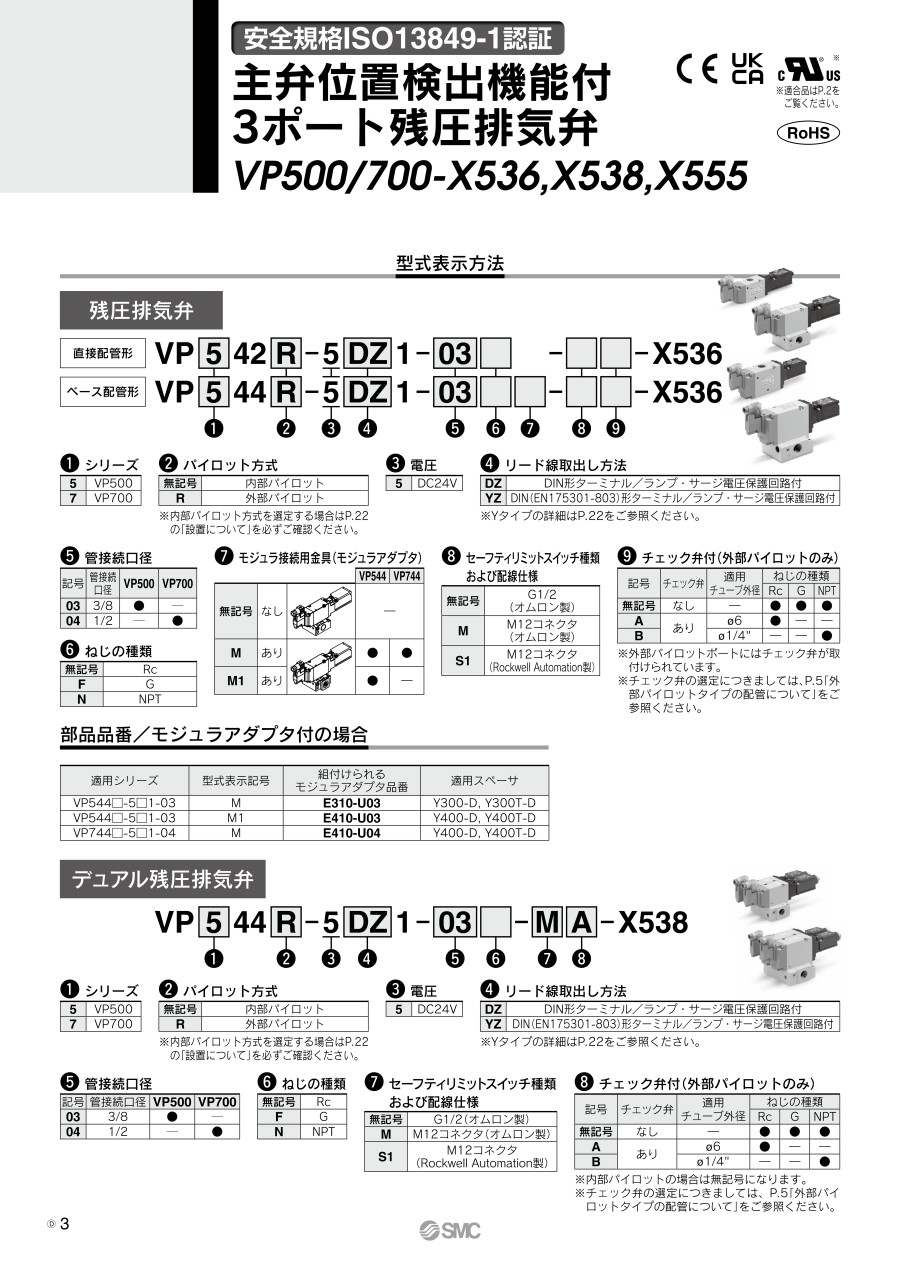

主弁位置検出機能付 3ポート残圧排気弁 VP500/VP700-X536・X538・X555
- 通常単価(税別)
- 1,857円～121,144円
- 税込単価
- 2,043円～133,258円
主弁位置検出機能付きの残圧排気弁。【特長】・冗長システムの構築が容易・信頼性の...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
残圧排気弁／-X536
セーフティリミットスイッチ：オムロン製
VP542（R）-5（D、Y）Z1-03□-□-X536・VP542（R）-5（D、Y）Z1-03□-M□-X536
VP742（R）-5 （D、Y）Z1-04□-□-X536・VP742（R）-5（D、Y）Z1-04□-M□-X536
VP542（R）-5（D、Y）Z1-03□-S1□-X536
VP742（R）-5（D、Y）Z1-04□-S1□-X536
デュアル残圧排気弁／-X538
セーフティリミットスイッチ：オムロン製
VP544（R）-5（D、Y）Z1-03□-□-X538・VP544（R）-5（D、Y）Z1-03□-M□-X538
VP744（R）-5（D、Y）Z1-04□-□-X538・VP744（R）-5（D、Y）Z1-04□-M□-X538
セーフティリミットスイッチ：Rockwell Automation製
VP544（R）-5 （D、Y）Z1-03□-S1□-X538
VP744（R）-5（D、Y）Z1-04□-S1□-X538
ソフトスタートアップ機能付デュアル残圧排気弁／-X555
セーフティリミットスイッチ：オムロン製
VP544（R）-5（D、Y）Z1-03□-□□-X555・VP544（R）-5 （D、Y）Z1-03□-M□□-X555
製品仕様
| 使用流体 | 空気 | |
|---|---|---|
| 切換方式 | N.C.（スプリングリターン） | |
| 操作方式 | 内部パイロット | 外部パイロット |
| 使用圧力範囲 | 0.25～0.7MPa | 0.25～0.7MPa |
| 外部パイロット圧力 | - | 0.25～0.7MPa（使用圧力と同等） |
| 最大作動頻度 | 30回/分 | |
| 最小作動頻度 | 1回/週 | |
| 使用温度および周囲温度 | -10～+50℃（ただし凍結なきこと） | |
| 周囲湿度 | 20～90%RH（ただし結露なきこと） | |
| マニュアル（手動操作） | なし | |
| パイロット排気方法 | 個別排気 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 耐衝撃／耐振動 | 150／30m/s2 | |
| 保護構造 | IP65 | |
| 使用環境 | 屋内 | |
| B10D（MTTFd計算用） | 10000000回 | |
- ※ 内部パイロットタイプについて：1次側の圧力が使用圧力範囲内であっても、配管が絞られるなどの原因で1次側の流量不足が起こると、バルブが正常に作動しない場合がありますのでご注意ください。詳細はカタログをご確認ください。
- ※ 外部パイロットタイプの配管について：同時作動やエア配管が絞られているなどして、外部パイロットが圧力不足となり作動しない場合があります。このような場合は、外部パイロットポートにチェックバルブ（AKHシリーズ等）を取付けていただくか、0.25MPa以上の安定した圧力が得られるように配管サイズの変更や設定圧力の調整をしてください。
注意・禁止事項
- ※ 商品画像は代表画像の場合がございます。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,185円 ( 18,904円 ) | 6日目 |
33,225円 ( 36,548円 ) | 19日目 |
15,760円 ( 17,336円 ) | 6日目 |
16,392円 ( 18,031円 ) | 19日目 |
15,760円 ( 17,336円 ) | 6日目 |
16,392円 ( 18,031円 ) | 19日目 |
33,225円 ( 36,548円 ) | 19日目 |
15,760円 ( 17,336円 ) | 19日目 |
16,392円 ( 18,031円 ) | 19日目 |
15,760円 ( 17,336円 ) | 19日目 |
16,392円 ( 18,031円 ) | 19日目 |
33,225円 ( 36,548円 ) | 19日目 |
15,760円 ( 17,336円 ) | 19日目 |
16,392円 ( 18,031円 ) | 19日目 |
16,863円 ( 18,549円 ) | 19日目 |
16,392円 ( 18,031円 ) | 19日目 |
17,495円 ( 19,245円 ) | 19日目 |
15,760円 ( 17,336円 ) | 19日目 |
16,392円 ( 18,031円 ) | 19日目 |
15,760円 ( 17,336円 ) | 19日目 |
16,863円 ( 18,549円 ) | 19日目 |
16,392円 ( 18,031円 ) | 19日目 |
17,495円 ( 19,245円 ) | 19日目 |
33,225円 ( 36,548円 ) | 19日目 |
15,760円 ( 17,336円 ) | 19日目 |
15,760円 ( 17,336円 ) | 6日目 |
16,392円 ( 18,031円 ) | 19日目 |
33,225円 ( 36,548円 ) | 19日目 |
15,760円 ( 17,336円 ) | 19日目 |
42,081円 ( 46,289円 ) | 19日目 |
37,851円 ( 41,636円 ) | 6日目 |
42,081円 ( 46,289円 ) | 6日目 |
71,529円 ( 78,682円 ) | 19日目 |
72,041円 ( 79,245円 ) | 19日目 |
36,588円 ( 40,247円 ) | 6日目 |
42,983円 ( 47,281円 ) | 19日目 |
42,081円 ( 46,289円 ) | 19日目 |
37,851円 ( 41,636円 ) | 6日目 |
42,081円 ( 46,289円 ) | 19日目 |
71,529円 ( 78,682円 ) | 19日目 |
72,041円 ( 79,245円 ) | 19日目 |
36,588円 ( 40,247円 ) | 6日目 |
40,998円 ( 45,098円 ) | 19日目 |
37,851円 ( 41,636円 ) | 19日目 |
42,081円 ( 46,289円 ) | 19日目 |
71,529円 ( 78,682円 ) | 19日目 |
72,041円 ( 79,245円 ) | 19日目 |
80,945円 ( 89,040円 ) | 19日目 |
80,945円 ( 89,040円 ) | 19日目 |
36,588円 ( 40,247円 ) | 19日目 |
40,998円 ( 45,098円 ) | 19日目 |
37,851円 ( 41,636円 ) | 19日目 |
42,081円 ( 46,289円 ) | 19日目 |
36,588円 ( 40,247円 ) | 19日目 |
40,998円 ( 45,098円 ) | 19日目 |
37,851円 ( 41,636円 ) | 19日目 |
42,081円 ( 46,289円 ) | 19日目 |
71,529円 ( 78,682円 ) | 19日目 |
72,041円 ( 79,245円 ) | 19日目 |
36,588円 ( 40,247円 ) | 19日目 |
