SMC

外部パイロット専用絞り弁付真空破壊バルブ SY3000シリーズ

カタログ |

通常単価(税別): 12,808円～14,527円

税込単価: 14,089円～15,980円

通常出荷日：19日目

【特長】・バルブ1台で真空吸着・破壊の制御が可能・破壊エアの流量調整・ワーク吹き飛ばし防止

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は電磁弁とマニホールドの組合せですが、マニホールドは別売になります。

詳細を確認

よく一緒に見られています

SMC

5ポートソレノイドバルブベース配管形単体 SY3000・5000・7000・9000シリーズ

通常価格(税別)： 5,579円 (税込価格：6,137円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

5ポートソレノイドバルブ直接配管形 SY3000・SY5000・SY7000シリーズ 60型

通常価格(税別)： 5,939円 (税込価格：6,533円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

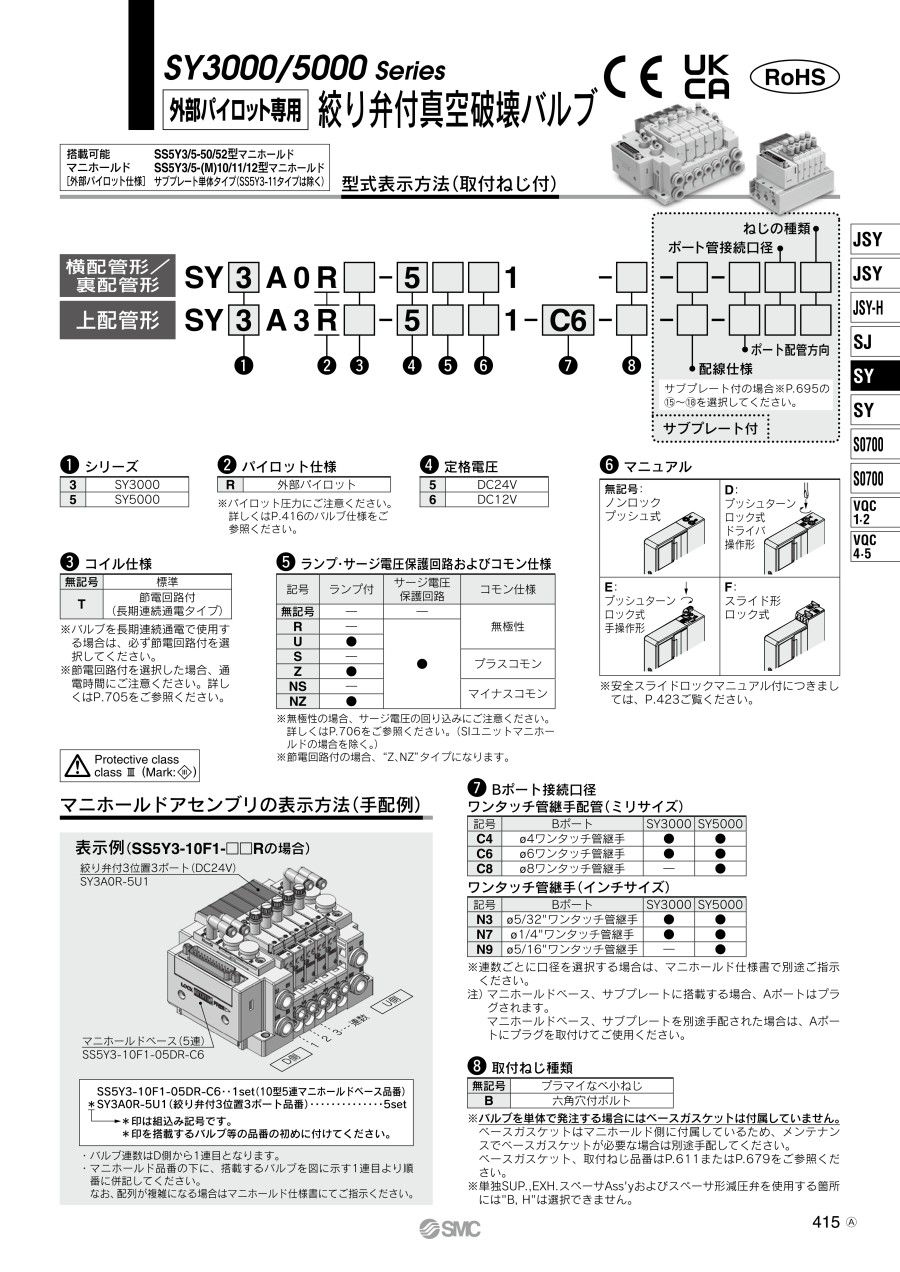

カタログ

商品情報

外形図

単位：mm

SY3000

横配管形 SY3A0R

SY5000

横配管形、裏配管形 SY5A0R

上配管形 SY5A3R

製品仕様

※本製品はバルブです。マニーホールドは付属しておりません。

JIS記号

仕様

弁構造		絞り弁付3位置3ポートバルブ
シール方式		弾性体シール
使用流体		空気
切換方式		ノーマルクローズ
使用圧力範囲 MPa	破壊圧力ポート1（P）	0～+0.6
	真空圧ポート3（EB）、3/5（E）	-100kPa～+0.7^注1）
	パイロットXポート	破壊圧力+0.1以上（最低0.25）～+0.7
絞り弁操作方法		手操作形

注1）用途に応じて正圧での使用が可能です。
注2）その他の仕様につきましては、カタログをご参照ください。
注3）高速応答タイプはありません。

応答時間

バルブ型番	ランプ・サージ電圧保護回路なし	ランプ・サージ電圧保護回路付
バルブ型番	ランプ・サージ電圧保護回路なし	S、Zタイプ	R、Uタイプ
SY3A□R	18	26	18
SY5A□R	27	32	27

※P=0.1MPa、X=0.5MPa時

使用例

回路例

単独EXH.スペーサを使用し、2位置ダブルと混載した場合

単独EXH.ブロックとブロッキングディスクを使用し、2位置ダブルと混載した場合

※混載する標準バルブは、内部パイロットおよび外部パイロットタイプどちらも選定可能ですが、1（P）ポートが真空破壊時に圧力降下を生じる可能性がある場合は、外部パイロットタイプを使用してください。

注意・禁止事項

※ 商品画像は代表画像の場合がございます。
※ 上記以外の製品情報につきましては、カタログを参照ください。

型番リスト

表示件数

型番

SY3A0R-5Z1-NA

SY3A3R-5Z1-C4-NA

電圧

配管口の種類

適応シリンダ径

(φ)

接続チューブ径

配管

コイル仕様

リード線取出し方法

マニュアル

ランプ・サージ電圧保護回路

配管仕様

バルブ仕様

コモン仕様

取付ねじ種類

ポート管接続口径(サブプレート)

本体樹脂部の色

最小発注数量

DC24V

80以下

サブベース配管

標準

ノンロックプッシュ式

ランプ・サージ電圧保護回路付

SY3000

プラスコモン

プラマイなべ小ねじ

ナチュラル色

1個

DC24V

ワンタッチ配管

80以下

φ4

ダイレクト配管

標準

ノンロックプッシュ式

ランプ・サージ電圧保護回路付

SY3000

プラスコモン

プラマイなべ小ねじ

ナチュラル色

1個

通常単価(税別) (税込単価)	通常出荷日

12,808円 ( 14,089円 )	19日目
14,527円 ( 15,980円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・バルブ1台で真空吸着・破壊の制御が可能
・破壊エアの流量調整
・ワーク吹き飛ばし防止

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は電磁弁とマニホールドの組合せですが、マニホールドは別売になります。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
真空・破壊ユニット VQD1000-Vシリーズ
破壊エアによるワークの吹き飛ばしがありません。シングル信号制御で、真空・正圧の切換タイミングの調整が不要です。
SMC
5ポートソレノイドバルブベース配管形単体 SY3000・5000・7000・9000シリーズ
保持の無駄な電力を削減することにより、消費電力を標準品に対して約1/4に低減しました。マニホールドバリエーションも豊富です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

外部パイロット専用絞り弁付真空破壊バルブ SY3000シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QSJシリーズ・SQシリーズ・SYシリーズなどのバルブ切換方式に載っている、「4位置デュアル3ポート弁」とは何か？

1台のバルブボディの中に、2台の独立した3ポート弁が内蔵されています。
3ポート弁で使用する場合、今までの半分の連数で済みます。
主な用途は、単動エアオペレートバルブの操作用や単動エアシリンダの駆動用などです。

QSYシリーズの電磁弁の配線をしますが、DCの場合に極性はありますか？

SYバルブはリード線取出し方法が、グロメット・L/M形コネクタタイプで、サージ電圧保護回路付のSかZの場合は、極性があります。
リード線の赤がプラス（＋）で、黒がマイナス（－）になります。
SYプラグインタイプも、サージ電圧保護回路付のS/Z/NS/NZの場合は、極性があります。
リード線取出し方法が、DINコネクタタイプはサージ電圧保護回路付のSかZの場合でも極性はありません。
詳細は、SY各シリーズの製品個別注意事項を参照ください。
