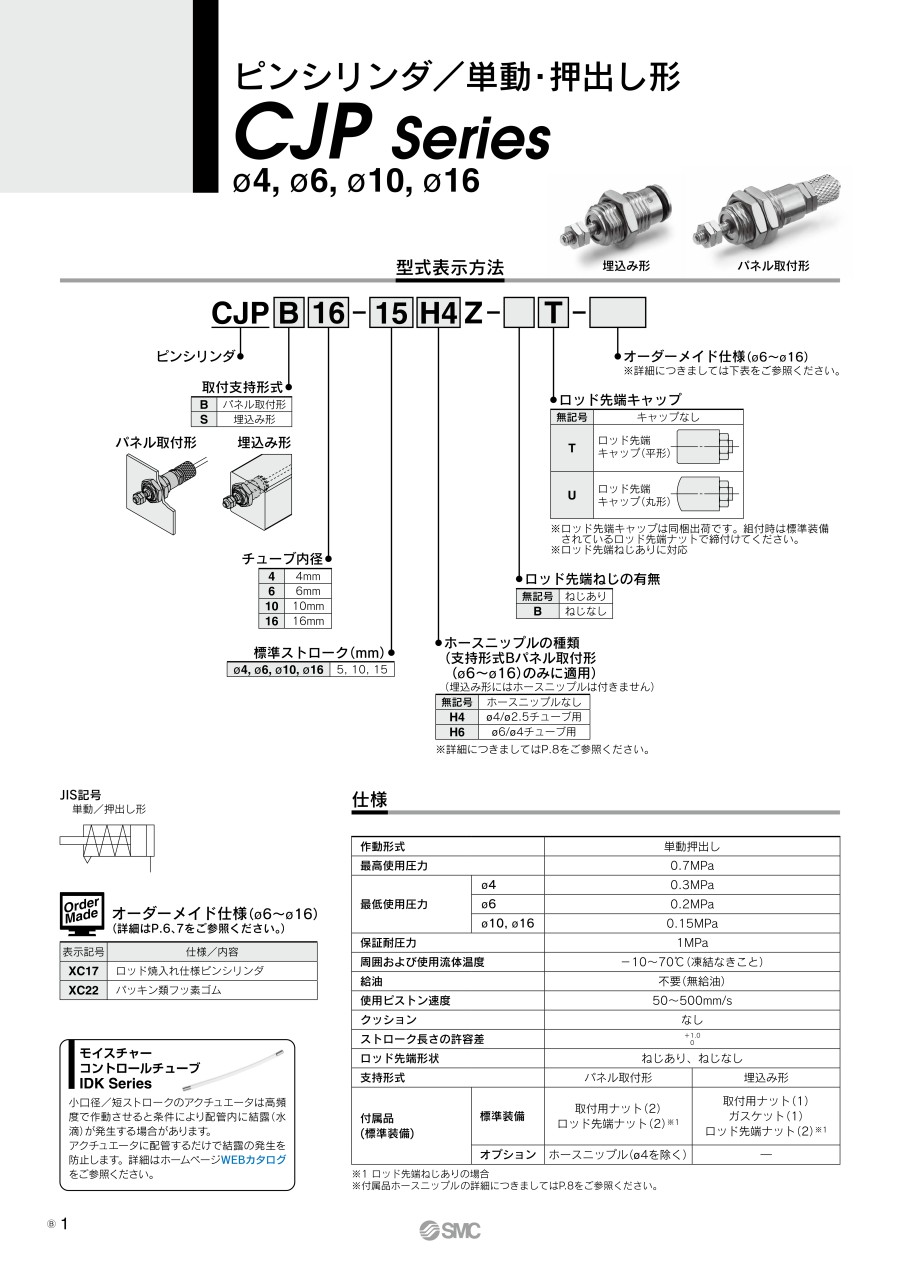

ピンシリンダ 単動・押出し形 CJPシリーズ
- 通常単価(税別)
- 1,680円～2,137円
- 税込単価
- 1,848円～2,351円
全長の短いショートストロークのミニチュアシリンダのピンシリンダ。【特長】・ワン...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
製品仕様
埋込み形／パネル取付形
JIS記号
単動／押出し形
製品仕様
| 作動形式 | 単動押出し | ||
|---|---|---|---|
| 最高使用圧力 | 0.7MPa | ||
| 最低使用圧力 | φ4 | 0.3MPa | |
| φ6 | 0.2MPa | ||
| φ10, φ15 | 0.15MPa | ||
| 保証耐圧力 | 1MPa | ||
| 周囲および使用流体温度 | -10～70℃（凍結なきこと） | ||
| 給油 | 不要（無給油） | ||
| 使用ピストン速度 | 50～500mm/s | ||
| クッション | なし | ||
| ストローク長さの許容差 | 0～+1.0 | ||
| ロッド先端形状 | ねじあり、ねじなし | ||
| 支持形式 | パネル取付形 | 埋込み形 | |
| 付属品 （標準装備） | 標準装備 | 取付用ナット（2） ロッド先端ナット（2）※ | 取付用ナット（1） ガスケット（1） ロッド先端ナット（2）※ |
※ロッド先端ねじありの場合
取付支持形式
パネル取付形／埋込み形
標準ストローク表
| チューブ内径 （mm） | ストローク （mm） |
|---|---|
| 4 | 5, 10, 15 |
| 6 | 5, 10, 15 |
| 10 | 5, 10, 15 |
| 15 | 5, 10, 15 |
スプリング反力
| チューブ内径 （mm） | ストローク （mm） | 戻り始め | 戻り終り |
|---|---|---|---|
| 4 | 5, 10, 15 | 2.80 | 1.00 |
| 6 | 5, 10, 15 | 3.92 | 1.42 |
| 10 | 5, 10, 15 | 5.98 | 2.45 |
| 15 | 5, 10, 15 | 10.80 | 4.41 |
（単位：N）
※各ストロークとも同一のスプリング力。
質量表
| 型式 | ストローク（mm） | ||
|---|---|---|---|
| 5 | 10 | 15 | |
| CJP□4 | 10 | 13 | 15 |
| CJP□6 | 10.6 | 13.1 | 15.6 |
| CJP□10 | 28 | 33 | 38 |
| CJP□15 | 72 | 82 | 92 |
（単位：g）
※パネル取付形用ホースニップルの質量（4g）は含まない。
使用例
用途例
クランプ
突き出し
チャック
ストッパ
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,686円 ( 1,855円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,686円 ( 1,855円 ) | 在庫品1日目当日出荷可能 |
1,686円 ( 1,855円 ) | 在庫品1日目当日出荷可能 |
2,137円 ( 2,351円 ) | 在庫品1日目当日出荷可能 |
2,137円 ( 2,351円 ) | 在庫品1日目当日出荷可能 |
2,137円 ( 2,351円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
全長の短いショートストロークのミニチュアシリンダのピンシリンダ。
【特長】
・ワンタッチ管継手、スピードコントローラの接続が可能。
・作動形式：単動押出し。
・機械本体に直接埋込んだりパネル取付もできるので、取付スペースは大幅にダウン。
・機械装置が更に小形化される。
【用途】
・クランプ、突き出し、チャック、ストッパ等。
