マイクロエジェクタ FMEシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 11,907円～40,960円特別価格
- 税込単価
- 13,098円～45,056円特別価格
【特長】・省エネ、サイレントなエジェクタ・空気消費量20％削減、高水準の静音（...
詳細情報を確認する商品情報
外形図
単体用寸法図
FME□□□-T0-J□-PN DC24（本体外形は05、05L、07、07L、10、10Lは同一です）
FME□□□-TA-J□-PN DC24（本体外形は05、05L、07、07L、10、10Lは同一です）
■オプション例
FME□□□-TA-J6-SH-PN DC24
FME□□□-TA-J6-DR-PN DC24
製品仕様
製品仕様
| 項目 | 基本型番 | ||||||
|---|---|---|---|---|---|---|---|
| FME□05 | FME□05L | FME□07 | FME□07L | FME□10 | FME□10L | ||
| 使用流体 | 空気注1 | ||||||
| 使用圧力範囲 MPa | 0.2～0.6 | ||||||
| 保証耐圧力 MPa | 0.9 | ||||||
| 使用温度範囲（雰囲気および流体）注2 ℃ | 5～50 | ||||||
| ノズル径 mm | 0.5 | 0.5 | 0.7 | 0.7 | 1.0 | 1.0 | |
| 到達真空度注3 kPa | -90 | -88 | -90 | -88 | -90 | -88 | |
| 真空側流量注3 L/min（ANR） | 5.5 | 5 | 10 | 8 | 19 | 17 | |
| 圧縮空気消費量注3 L/min（ANR） | 10 | 14.5 | 18 | 19 | 38 | 36 | |
| 給油 | 不可 | ||||||
| フィルタろ過度 μm | 30 | ||||||
| 配管接続口径 | 真空発生ポート | φ4またはφ6 | |||||
| 圧縮空気供給ポート | φ8 | ||||||
| 取付方向 | 自由 | ||||||
| 主弁仕様 | 応答時間注4 A/B ms | 15/15 | |||||
| 作動方式 | 内部パイロット形 | ||||||
| 弁機能 | 常時閉（NC標準） | ||||||
| 耐衝撃注5 m/s2 | 294.2 | ||||||
注1：オイルミスト、ゴミ等を取り除いた清浄な空気を使用してください。
2：周囲温度（制御ボックスをお使いの場合は、ボックス内温度）が常に仕様の温度範囲内になるように放熱対策を行なってください。
また、長期間の連続通電を行なう場合は、コガネイにご確認ください。
3：標準品は、空気圧力0.5MPa時の値（目安）です。Lタイプ（低圧仕様）は、0.36MPa時の値（目安）です。
4：エア制御用電磁弁通電時より負圧発生までの時間をA、真空破壊エア制御用電磁弁通電時より真空破壊発生までの時間をBとします。
5：バルブ軸方向の耐衝撃値です。耐衝撃値は、真空の破壊が起こる値です。
製品仕様
| 型番 | 電磁弁仕様 | 電圧 | 搭載電磁弁 |
|---|---|---|---|
| FME□□□-T0 | 供給エア制御弁（NC） | DC24V | F10LT0-A1-PN DC24V |
| FME□□□-TA | 供給エア制御弁（NC） 真空破壊エア制御弁（NC） | DC24V | F10LTA-A1-PN DC24V |
製品仕様
| 項目 | 搭載電磁弁形式 | |||
|---|---|---|---|---|
| F10T0 | F10LT0 | F10TA | F10LTA | |
| 定格電圧 | DC12V | DC24V | DC12V | DC24V |
| 使用電圧範囲 V | 10.8～13.2（12±10%） | 21.6～26.4（24±10%） | 10.8～13.2（12±10%） | 21.6～26.4（24±10%） |
| 電流値（定格電圧印加時） mA（r・m・s） | 33 | 17／4.2（起動時／定常時） | 33 | 17／4.2（起動時／定常時） |
| 消費電力 W | 0.4 | 0.4/0.1 | 0.4 | 0.4/0.1 |
| 許容回路漏れ電流 mA | 2.0 | 1.0 | 2.0 | 1.0 |
| 起動状態の時間 ms | - | 70 | - | 70 |
| 絶縁抵抗 MΩ | 100以上 | |||
| リード線の色 | 赤色（+）、黒色（-） | 赤色（+）、黒色（-）、白色（-） | ||
| LEDインジケータの色 | 赤 | 14（SA）赤 12（SB）緑 | ||
| サージ対策（標準装備） | サージ吸収トランジスタ | フライホイルダイオード | サージ吸収トランジスタ | フライホイルダイオード |
製品仕様
| 項目 | 型番／種類 | ||||
|---|---|---|---|---|---|
| -DR | -DR3 | -DA | |||
| スイッチ出力2点（応差可変） | スイッチ出力1点（応差可変+アナログ出力） | ||||
| 一般 | 圧力範囲 | +300～-100kPa | 0～-100kPa | ||
| 耐圧力 | 600kPa | 200kPa | |||
| 作動温度 | -10～+60℃ | ||||
| 使用周囲湿度 | 35～85% RH | ||||
| 適用流体 | 空気または非腐食性気体 | ||||
| 絶縁抵抗 | 100MΩ MIN.（DC500Vメガにて） | ||||
| ケーブル | コネクタ付リード線 1,500mm | コネクタ付リード線 3,000mm | 4芯シールド×1,500mm | ||
| 電源 | 電源電圧 | DC12～24V±10% | |||
| 消費電流 | 35mA MAX.（24V 出力ON時） | ||||
| スイッチ出力 | 出力点数 | 2 | 1 | ||
| 出力方式 | NPNオープンコレクタ | ||||
| 圧力設定方式 | トリマによる可変 | ||||
| 圧力設定範囲 | 定格圧力の0～100% | ||||
| 出力表示 | ON時 作動表示灯（LED）点灯 | ||||
| 精度 | ±3%F.S. MAX.（0～50℃ 25℃基準） | ||||
| 応差 | 0～30counts可変 | 約0～15%F.S.可変 | |||
| スイッチ容量 | DC30V, 80mA, MAX. | ||||
| アナログ出力 | 出力電圧 | - | 1～5V | ||
| ゼロ点電圧（VZERO） | 1±0.1V | ||||
| スパン電圧（VSPAN） | 4±0.1V | ||||
| 温度特性 | VZERO | ±0.1% F.S./℃（0～50℃ 25℃基準） | |||
| VSPAN | ±0.1% F.S./℃（0～50℃ 25℃基準） | ||||
| 出力電流 | 1mA MAX（負荷抵抗5kΩ以上） | ||||
| 直線性/ヒステリシス | ±0.5% F.S. MAX. | ||||
| 環境特性 | 耐振動 m/s2 | 98.1 | |||
| 耐衝撃 m/s2 | 196 | ||||
圧力センサ注
●センサヘッド・連成圧センサヘッド
| 項目 | 型番 | |||
|---|---|---|---|---|
| -EA | -ER | |||
| 一般 | 圧力範囲 | 0～-101.3kPa | -100～+220kPa | |
| 耐圧力 | 900kPa | |||
| 作動温度 | 0～+50℃ 保存時-20～+80℃（保存時 湿度65% RH以下 大気圧） | |||
| 使用周囲湿度 | 35～85% RH | |||
| 適用流体 | 空気または非腐食性気体 | |||
| 絶縁抵抗 | 100MΩ MIN（DC500Vメガにて） | |||
| 絶縁耐電圧 | AC500V 1分間 | |||
| ケーブル | 耐油耐屈曲PCCV 0.15SQ×3芯 3,000mm | |||
| 電源 | 電源電圧 | DC24V±10% | ||
| 消費電流 | 6mA以下 | |||
| アナログ出力 | 出力電圧 | 1～5V | ||
| ゼロ点電圧（VZERO） | 1±0.05V | 3.75±0.05V | ||
| スパン電圧（VSPAN） | 4.00±0.07V（参考値） | |||
| 温度特性 | VZERO | ±30mV以内（0～50℃以内にて） | ||
| VSPAN | ±2% F.S.以内（0～50℃以内にて） | |||
| 出力電源 | 1mA MAX.（負荷抵抗5kΩ以上） | |||
注：圧力センサは、アナログ出力のみです。スイッチ出力が必要な場合は、圧力センサ用コントローラが別途必要です。
質量
●単体
| 基本形式 | 本体質量 | 加算質量 | ||||
|---|---|---|---|---|---|---|
| 排気方法 | 電子式真空スイッチ | |||||
| -T0 | -TA | -SH | -UR | -DA, -DR | -EA, -ER | |
| FME□□□ | 120 | 130 | 6 | 9 | 55 | 45 |
バルブコネクタは質量に含みません。
電子式圧力スイッチのリード線は質量に含まれます。
＜計算例＞
FME05-TA-J4-SH-DA-PN DC24の場合
130+6+55＝191（g）
表示記号
FME□□□-T0
FME□□□-TA
規格情報
商品特長詳細
1. 静音設計-静かな排気音
- 従来の排気音を大幅にカット。
- これまでのエジェクタのうるさい排気音の常識を覆した新設計構造。
2. 省エネ仕様
- 新設計構造により空気消費量を20%ダウン。
- 周辺の空気圧機器への流量低下を軽減します。
3. 低圧仕様をラインナップ
- 供給圧力0.36MPaにて、到達真空度-88kPaを発生する低圧仕様を追加。
- 省エネのための低圧ラインや、末端ラインでの圧力降下に対応します。
4. 余裕の吊り上げ力
- 最高到達真空度を-85kPaから-90kPaへパワーアップ。 これまでと同じパッド径の場合、吊り上げ力が増加します。

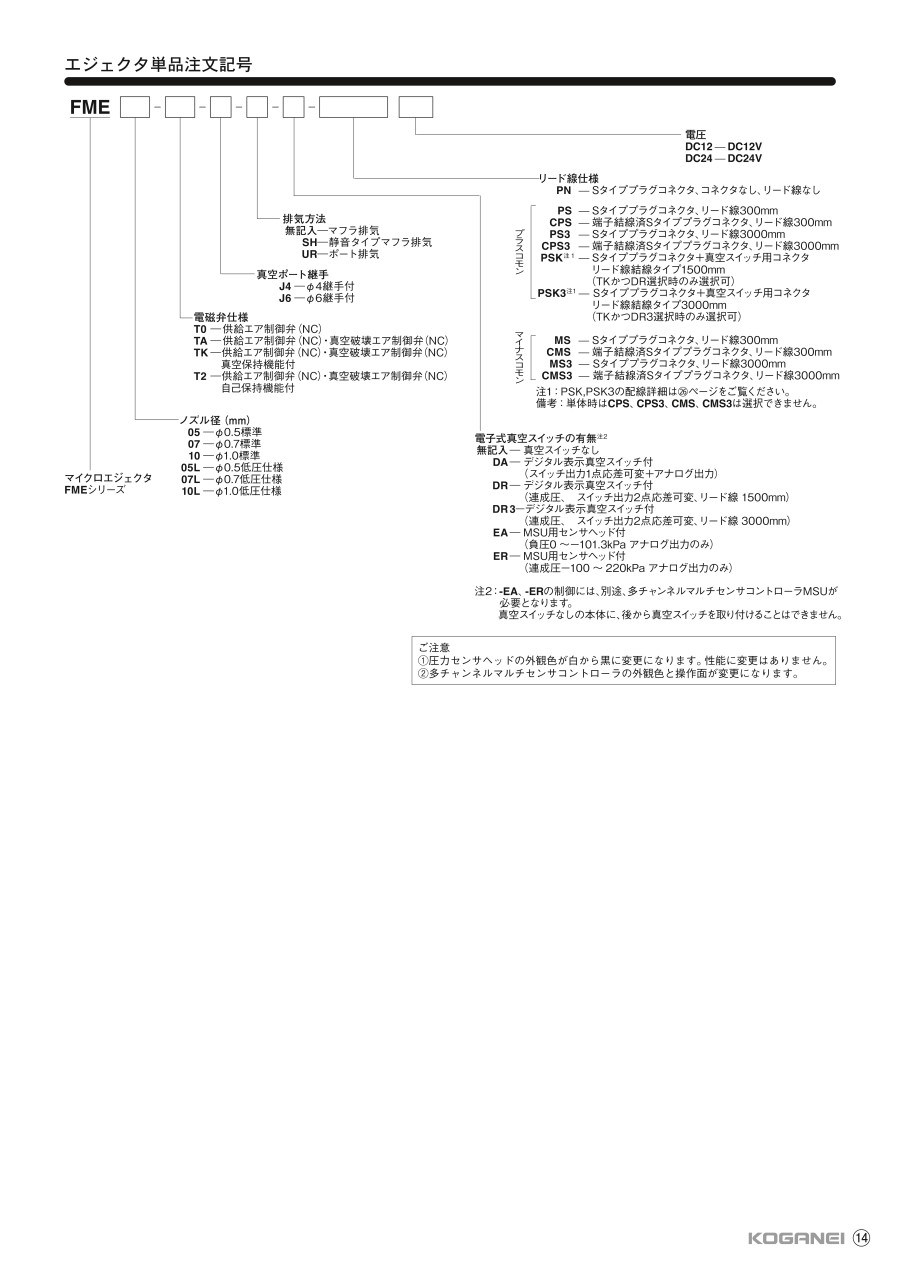

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,303円23,672円 ( 26,039円 ) | 12日目 |
25,975円23,377円 ( 25,715円 ) | 12日目 |
26,619円23,957円 ( 26,353円 ) | 12日目 |
26,303円23,672円 ( 26,039円 ) | 12日目 |
26,619円23,957円 ( 26,353円 ) | 12日目 |
26,303円23,672円 ( 26,039円 ) | 12日目 |
11,907円 ( 13,098円 ) | 12日目 |
12,550円 ( 13,805円 ) | 12日目 |
12,239円 ( 13,463円 ) | 12日目 |
27,922円25,129円 ( 27,642円 ) | 12日目 |
27,922円25,129円 ( 27,642円 ) | 12日目 |
27,615円24,853円 ( 27,338円 ) | 12日目 |
27,278円24,550円 ( 27,005円 ) | 12日目 |
26,972円 ( 29,669円 ) | 12日目 |
13,209円 ( 14,530円 ) | 12日目 |
13,863円 ( 15,249円 ) | 12日目 |
13,542円 ( 14,896円 ) | 12日目 |
27,615円24,853円 ( 27,338円 ) | 12日目 |
13,542円 ( 14,896円 ) | 12日目 |
26,096円23,486円 ( 25,835円 ) | 12日目 |
26,740円24,066円 ( 26,473円 ) | 12日目 |
26,429円23,786円 ( 26,165円 ) | 12日目 |
27,822円25,039円 ( 27,543円 ) | 12日目 |
27,822円25,039円 ( 27,543円 ) | 12日目 |
26,740円24,066円 ( 26,473円 ) | 12日目 |
26,428円23,785円 ( 26,164円 ) | 12日目 |
12,033円 ( 13,236円 ) | 12日目 |
12,682円 ( 13,950円 ) | 12日目 |
12,359円 ( 13,595円 ) | 12日目 |
28,052円25,246円 ( 27,771円 ) | 12日目 |
27,731円24,957円 ( 27,453円 ) | 12日目 |
29,124円26,211円 ( 28,832円 ) | 12日目 |
28,052円25,246円 ( 27,771円 ) | 12日目 |
27,731円24,957円 ( 27,453円 ) | 12日目 |
13,662円 ( 15,028円 ) | 12日目 |
13,335円 ( 14,669円 ) | 12日目 |
13,984円 ( 15,382円 ) | 12日目 |
13,662円 ( 15,028円 ) | 12日目 |
13,984円 ( 15,382円 ) | 12日目 |
13,662円 ( 15,028円 ) | 12日目 |
30,938円27,844円 ( 30,628円 ) | 12日目 |
30,620円27,558円 ( 30,314円 ) | 12日目 |
30,295円27,265円 ( 29,992円 ) | 12日目 |
35,758円32,182円 ( 35,400円 ) | 12日目 |
35,385円 ( 38,924円 ) | 12日目 |
32,398円29,158円 ( 32,074円 ) | 12日目 |
32,085円28,876円 ( 31,764円 ) | 12日目 |
31,316円28,184円 ( 31,002円 ) | 12日目 |
30,995円27,895円 ( 30,685円 ) | 12日目 |
16,869円 ( 18,556円 ) | 12日目 |
16,760円 ( 18,436円 ) | 12日目 |
16,226円 ( 17,849円 ) | 12日目 |
16,869円 ( 18,556円 ) | 12日目 |
16,558円 ( 18,214円 ) | 12日目 |
31,931円28,737円 ( 31,611円 ) | 12日目 |
31,596円28,436円 ( 31,280円 ) | 12日目 |
32,242円29,017円 ( 31,919円 ) | 12日目 |
31,930円28,737円 ( 31,611円 ) | 12日目 |
32,663円29,396円 ( 32,336円 ) | 12日目 |
33,322円29,989円 ( 32,988円 ) | 12日目 |
詳細情報
基本情報
【特長】
・省エネ、サイレントなエジェクタ
・空気消費量20％削減、高水準の静音（静音タイプマフラ使用時）
