キャップネオジム磁石 角型皿穴【1～10個入り】
- 通常単価(税別)
- 4,689円～14,859円
- 税込単価
- 5,158円～16,345円
磁石に皿穴が設けられており、所定の位置にネジで固定することが可能です。
詳細情報を確認する- マグネット種類（材質）
- ネオジム磁石
- 幅 (mm)
- 13.5
- 厚さ (mm)
- 5
ご注意
- 中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。
- 皿穴加工付焼結磁石に、適正締付トルクは規格されていません。ネジ規格に推奨されたトルクで締め付けた場合、破損する恐れがあります。
未確定：候補が21型番あります。
商品情報
外形図
■穴数1個：LA10~LA30
■穴数2個：LA35~LA120
[ ! ] 穴数2個の場合、長さLによって穴間距離Dが異なります。寸法詳細は規格表からご確認ください。
[ ! ] 本製品の極性は、青色マーカー部分がS極です。右端の外形図をご確認ください。
■穴数2個：LA35~LA120
[ ! ] 穴数2個の場合、長さLによって穴間距離Dが異なります。寸法詳細は規格表からご確認ください。
[ ! ] 本製品の極性は、青色マーカー部分がS極です。右端の外形図をご確認ください。
製品仕様

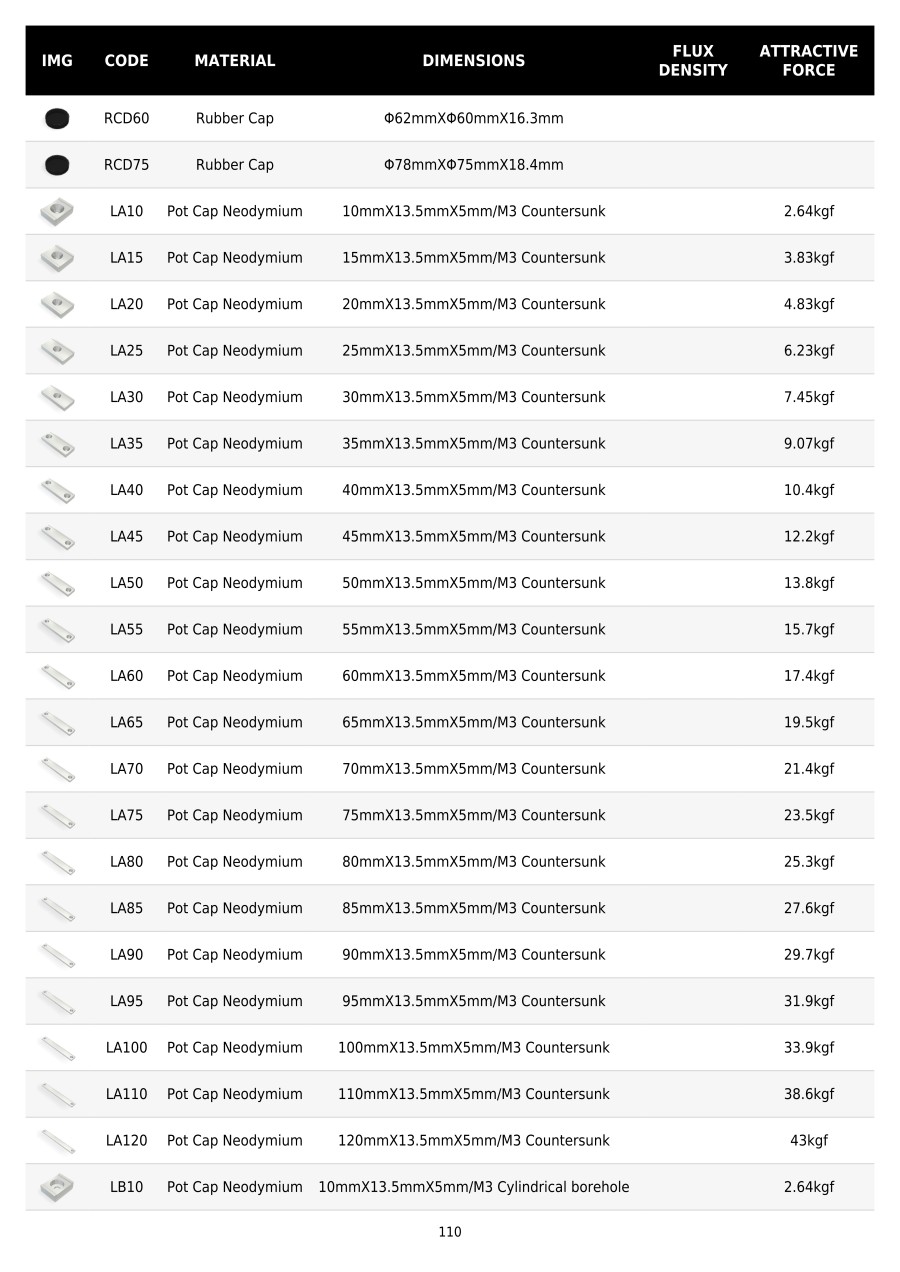

規格表
| 型番 | 穴数 [個] | 寸法[mm] | 吸着力F [kgf] | |||||||||
| L | D | ID | W | W1 | H | h | T | M | S | |||
| LA10 | 1 | 10 | - | 3.5 | 14 | 10 | 5 | 3.4 | 1.2 | M3 | 7 | 2.64 |
| LA15 | 15 | 3.83 | ||||||||||
| LA20 | 20 | 4.83 | ||||||||||
| LA25 | 25 | 6.23 | ||||||||||
| LA30 | 30 | 7.45 | ||||||||||
| LA35 | 2 | 35 | 25 | 9.07 | ||||||||
| LA40 | 40 | 30 | 10.4 | |||||||||
| LA45 | 45 | 35 | 12.2 | |||||||||
| LA50 | 50 | 40 | 13.8 | |||||||||
| LA55 | 55 | 45 | 15.7 | |||||||||
| LA60 | 60 | 50 | 17.4 | |||||||||
| LA65 | 65 | 55 | 19.5 | |||||||||
| LA70 | 70 | 60 | 21.4 | |||||||||
| LA75 | 75 | 65 | 23.5 | |||||||||
| LA80 | 80 | 70 | 25.3 | |||||||||
| LA85 | 85 | 75 | 27.6 | |||||||||
| LA90 | 90 | 80 | 29.7 | |||||||||
| LA95 | 95 | 85 | 31.9 | |||||||||
| LA100 | 100 | 90 | 33.9 | |||||||||
| LA110 | 110 | 100 | 38.6 | |||||||||
| LA120 | 120 | 110 | 43 | |||||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,770円 ( 6,347円 ) | 在庫品1日目当日出荷可能 |
6,290円 ( 6,919円 ) | 5日目 |
7,060円 ( 7,766円 ) | 5日目 |
7,713円 ( 8,484円 ) | 5日目 |
8,885円 ( 9,774円 ) | 5日目 |
9,743円 ( 10,717円 ) | 5日目 |
10,751円 ( 11,826円 ) | 5日目 |
11,739円 ( 12,913円 ) | 5日目 |
13,773円 ( 15,150円 ) | 在庫品1日目当日出荷可能 |
12,689円 ( 13,958円 ) | 5日目 |
8,384円 ( 9,222円 ) | 5日目 |
9,149円 ( 10,064円 ) | 5日目 |
10,122円 ( 11,134円 ) | 5日目 |
11,180円 ( 12,298円 ) | 5日目 |
12,250円 ( 13,475円 ) | 2日目 |
13,283円 ( 14,611円 ) | 5日目 |
12,857円 ( 14,143円 ) | 2日目 |
14,859円 ( 16,345円 ) | 5日目 |
13,875円 ( 15,263円 ) | 5日目 |
14,800円 ( 16,280円 ) | 5日目 |
4,689円 ( 5,158円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
磁石に皿穴が設けられており、所定の位置にネジで固定することが可能です。
ご注意
- 中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。
- 皿穴加工付焼結磁石に、適正締付トルクは規格されていません。ネジ規格に推奨されたトルクで締め付けた場合、破損する恐れがあります。
