ふっ素樹脂継手 F-UEA ユニオンエルボアダプタ
- 通常単価(税別)
- 3,171円～10,990円
- 税込単価
- 3,488円～12,089円
高い引抜強度、高いシール性能を実現。インパクトリングがチューブを強固に保持でき...
詳細情報を確認するご注意
- チューブの取付に際して、フレア加工が必要な商品です。
施工方法はカタログ P.5を、フレア加工専用治具はカタログ P.23を参照下さい。
未確定：候補が8型番あります。
商品情報

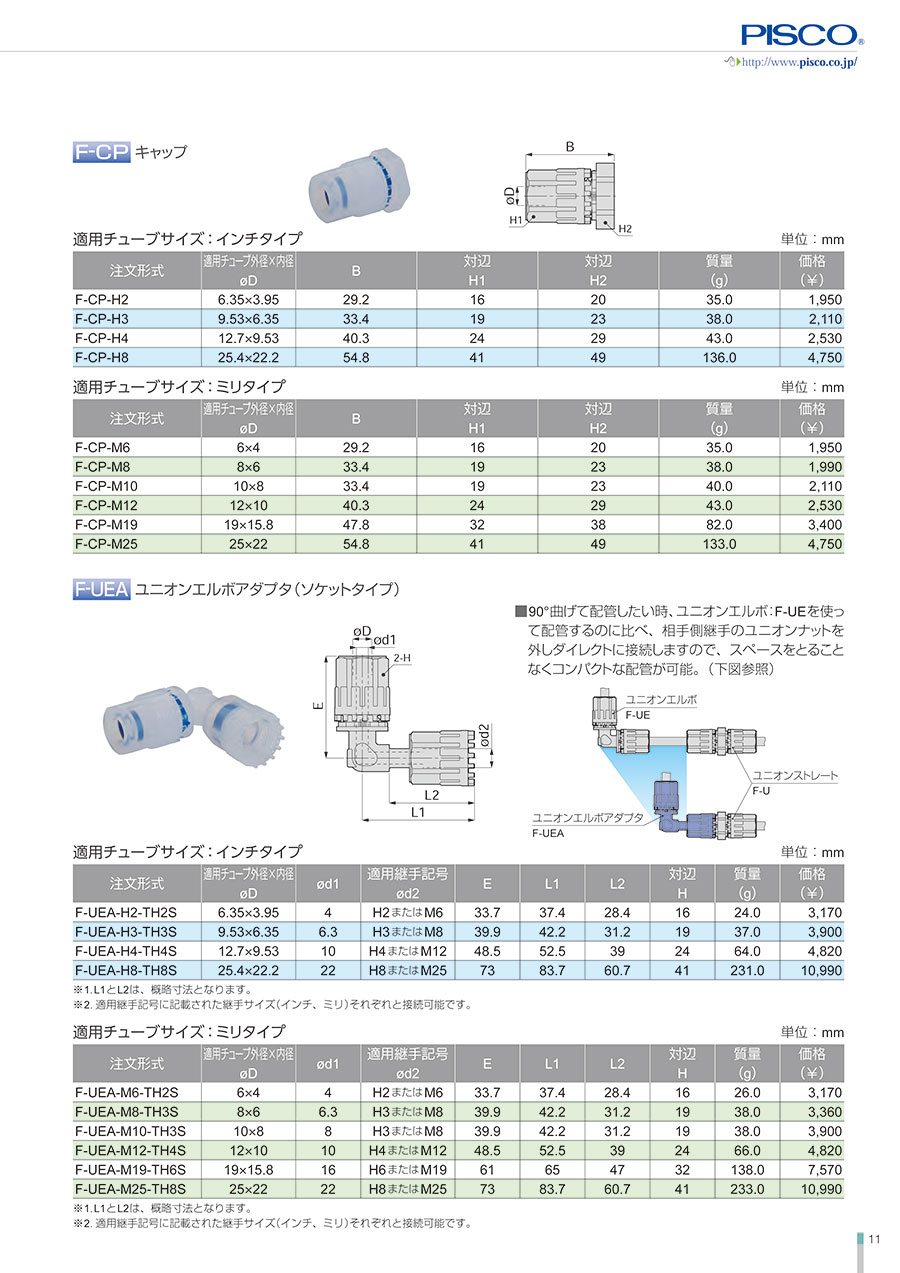

外形図
規格表
単位：mm
| 型番 | 適用チューブ外径×内径 φD | φd1 | 適用継手記号 φd2 | E | L1 | L2 | 対辺 H | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| F-UEA-H2-TH2S | 6.35×3.95 | 4 | H2またはM6 | 33.7 | 37.4 | 28.4 | 16 | 24.0 |
| F-UEA-H3-TH3S | 9.53×6.35 | 6.3 | H3またはM8 | 39.9 | 42.2 | 31.2 | 19 | 37.0 |
| F-UEA-H4-TH4S | 12.7×9.53 | 10 | H4またはM12 | 48.5 | 52.5 | 39 | 24 | 64.0 |
| F-UEA-H8-TH8S | 25.4×22.2 | 22 | H8またはM25 | 73 | 83.7 | 60.7 | 41 | 231.0 |
| 型番 | 適用チューブ外径×内径 φD | φd1 | 適用継手記号 φd2 | E | L1 | L2 | 対辺 H | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| F-UEA-M6-TH2S | 6×4 | 4 | H2またはM6 | 33.7 | 37.4 | 28.4 | 16 | 26.0 |
| F-UEA-M8-TH3S | 8×6 | 6.3 | H3またはM8 | 39.9 | 42.2 | 31.2 | 19 | 38.0 |
| F-UEA-M10-TH3S | 10×8 | 8 | H3またはM8 | 39.9 | 42.2 | 31.2 | 19 | 38.0 |
| F-UEA-M12-TH4S | 12×10 | 10 | H4またはM12 | 48.5 | 52.5 | 39 | 24 | 66.0 |
| F-UEA-M19-TH6S | 19×15.8 | 16 | H6またはM19 | 61 | 65 | 47 | 32 | 138.0 |
| F-UEA-M25-TH8S | 25×22 | 22 | H8またはM25 | 73 | 83.7 | 60.7 | 41 | 233.0 |
※1.L1とL2は、概略寸法となります。
※2.適用継手記号に記載された継手サイズ（インチ、ミリ）それぞれと接続可能です。
商品特長詳細
■90°曲げて配管したい時、ユニオンエルボ：F-UEを使って配管するのに比べ、相手側継手のユニオンナットを外しダイレクトに接続しますので、スペースをとることなくコンパクトな配管が可能。（下図参照）
