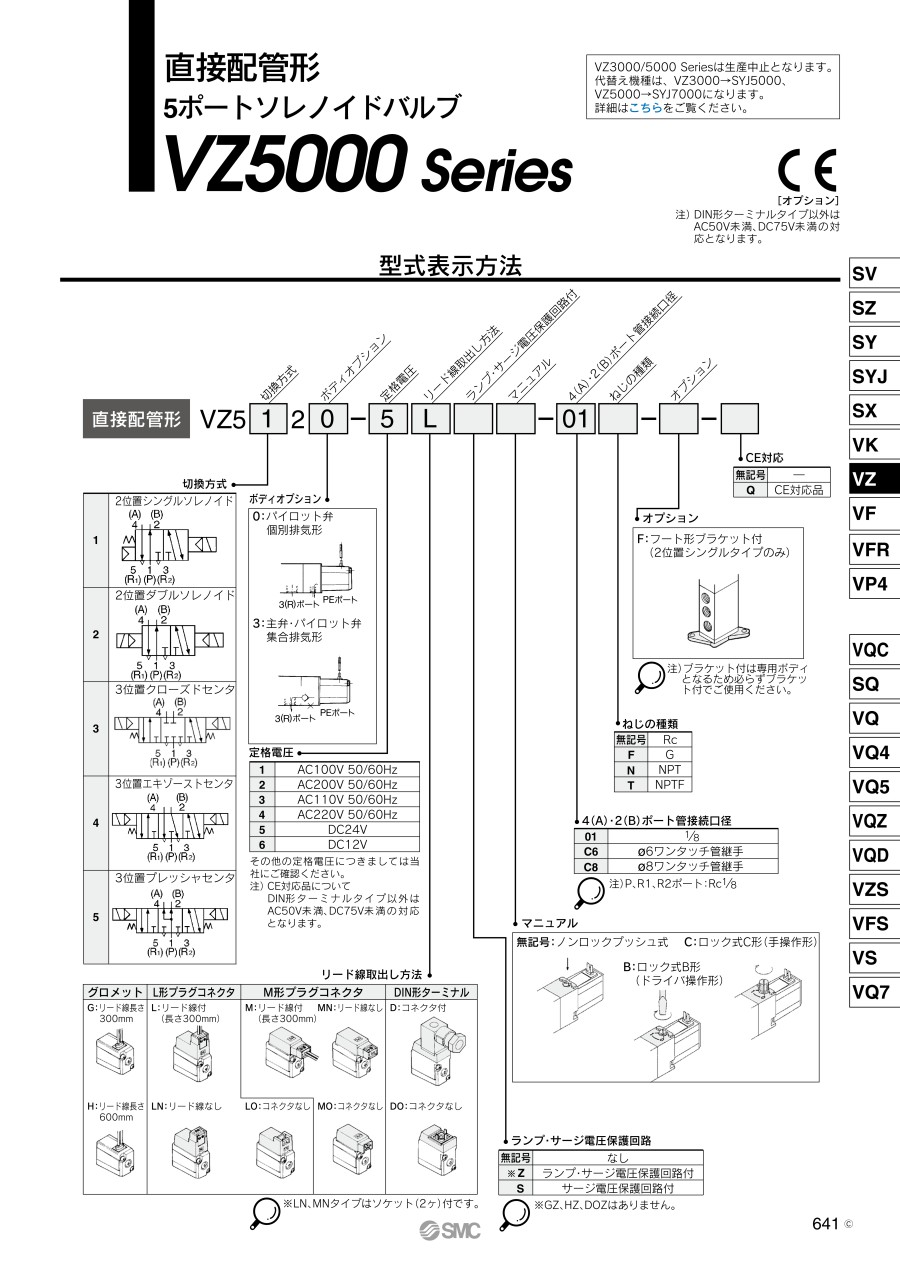

5ポートソレノイドバルブ 直接配管形 VZ5000シリーズ
- 通常単価(税別)
- 9,989円
- 税込単価
- 10,988円
Φ50（直径50mm）までのシリンダ駆動に適しているソレノイドバルブ。【特長】・18mm巾でコンパクト...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
VZ5120-2D-C6の仕様・寸法情報
商品情報
外形図
単位：mm
2位置シングル
フート形ブラケット付き VZ5120-□（G、H）□□-01-F
グロメット（G）（H） VZ5120- □（G、H）□□-01
L形プラグコネクタ（L） VZ5120-□L□□-01
M形プラグコネクタ（M） VZ5120-□M□□-01
※図の□内数字はランプ・サージ電圧保護回路付きの場合
DIN形ターミナル（D） VZ5120-□D□□-01
ワンタッチ管継手内蔵形 VZ5120-□□□□-（C6、 C8）
製品仕様
| 使用流体 | 空気 | |
|---|---|---|
| 使用圧力範囲 MPa | 2位置シングル | +0.15～+0.7 |
| 2位置ダブル | +0.1～+0.7 | |
| 3位置 | +0.15～+0.7 | |
| 周囲温度および使用流体温度 ℃ | -10～+50℃（凍結なきこと。） | |
| 注1） 応答時間 ms（0.5MPaの時） | 2位置シングル、ダブル | 20以下 |
| 3位置 | 50以下 | |
| 最大作動頻度 Hz | 2位置シングル、ダブル | 10 |
| 3位置 | 3 | |
| 有効断面積 | - | |
| 注2） 手動操作 | ノンロックプッシュ式、ロック式ドライバ操作形、ロック式手操作形 | |
| パイロット排気方式 | パイロット弁個別排気形、主弁・パイロット弁集合排気形 | |
| 給油 | 不要 | |
| 取付姿勢 | 自由 | |
| 注3） 耐衝撃／耐振動 m/s2 | 300／50 | |
| 保護構造 | 防塵 | |
注1）JIS B 8375-1981の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）ロック式マニュアル操作時の使用トルクは、0.2N・m以下としてください。
注3）耐衝撃：落下式衝撃試験機で主弁·可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～2,000Hz 1掃引、主弁·可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
構造図／切り換え方式
2位置シングル
2位置ダブル
3位置クローズドセンタ・エキゾーストセンタ・プレッシャセンタ（本図はクローズドセンタの場合）
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| （1） | ボディ | アルミダイカスト | プラチナシルバ |
| （2） | ピストンプレート | 樹脂 | 黒色 |
| （3） | スプール弁 | アルミ・H-NBR | - |
| （4） | ピストン | 樹脂 | - |
| （5） | エンドカバー | アルミダイカスト | 黒色塗装 |
| （6） | スプールスプリング | SUS | - |
交換部品
| 番号 | 部品名 | 材質 | 部品型番 | 備考 |
|---|---|---|---|---|
| （7） | ソレノイドAss'y | エポキシ、SUS | DXT170-C-□□□ | - |
| （8） | Oリング | NBR | KA00481 | VZ1000シリーズと共通、VZ3000シリーズと共通 |
注意・禁止事項
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
詳細情報
基本情報
Φ50（直径50mm）までのシリンダ駆動に適しているソレノイドバルブ。
【特長】
・18mm巾でコンパクト
・低消費電力1.8WDC
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
