4ポートソレノイドバルブ 直接配管形 VZ1000シリーズ
- 通常単価(税別)
- 6,205円～7,935円
- 税込単価
- 6,826円～8,729円
SMC社のソレノイドバルブ。【特長】・Φ16（直径16mm）までのシリンダ駆動...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

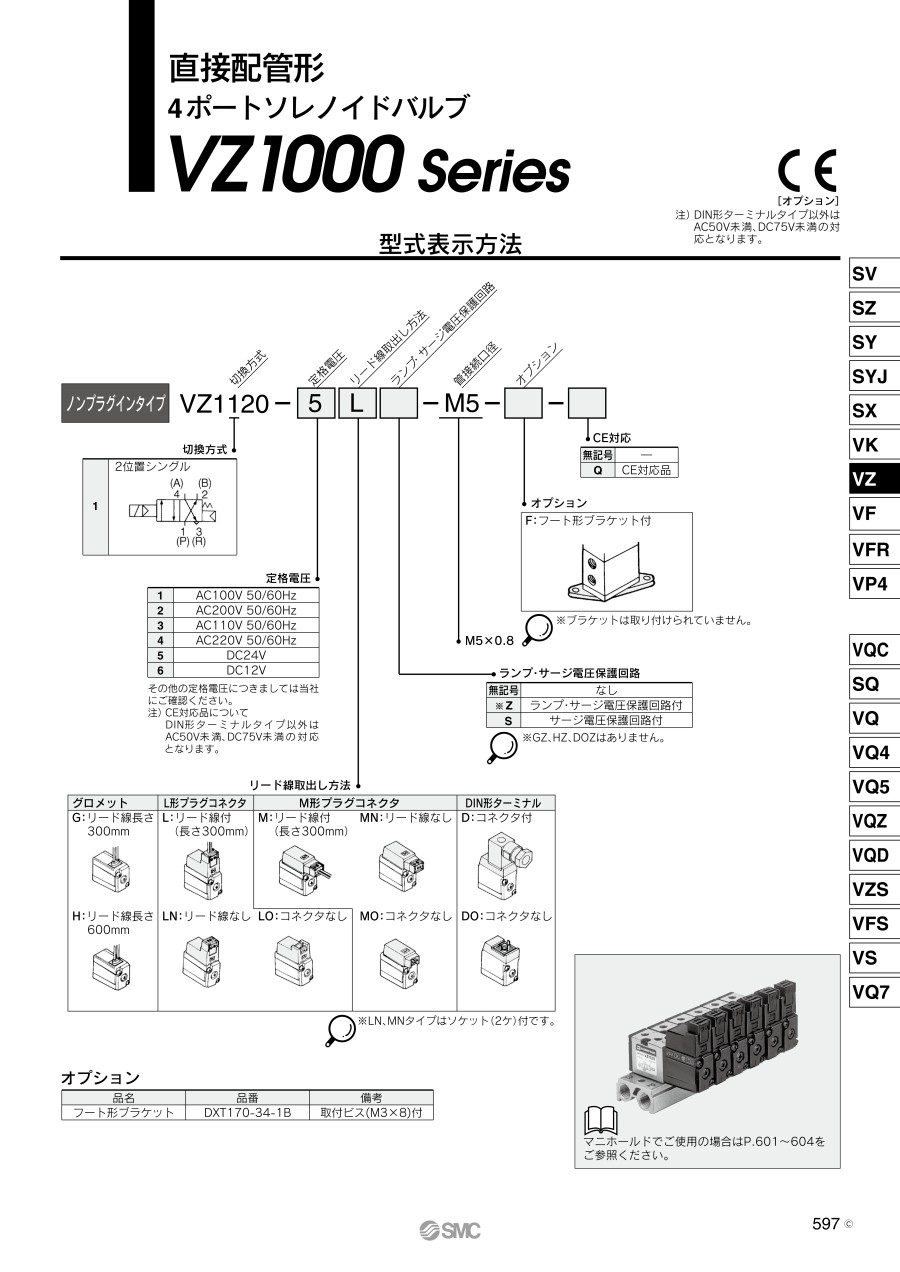

商品情報
外形図
単位：mm
グロメット（G）（H）
VZ1120-□（G、H）□-M5
L形プラグコネクタ（L）
VZ1120-□L□-M5
M形プラグコネクタ（M）
VZ1120-□M□-M5
DIN形ターミナル（D）
VZ1120-□D□-M5
※□内数字はランプ・サージ電圧保護回路付きの場合
製品仕様
VZ1000シリーズ
2位置シングル
仕様
| 弁の形式 | パイロット形4ポート電磁切換弁 |
|---|---|
| 使用流体 | 空気 |
| 使用圧力範囲 MPa | +0.15～+0.7 |
| 周囲温度および使用流体温度 ℃ | -10～+50（ただし凍結なきこと。） |
| 注1）応答時間 ms （0.5MPa時） | 15以下 |
| 最大作動頻度 Hz | 15 |
| 有効断面積 | 下表参照願います |
| 給油 | 不要 |
| 手動操作 | ノンロックプッシュ式 |
| 排気絞り | 不可 |
| 取付姿勢 | 自由 |
| 注2）耐衝撃／耐振動 m/s2 | 300／50 |
| 保護構造 | 防塵 |
注1）JIS B 8375-1981の動的性能試験によります。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作はありません。（初期における値）
耐振動：45～1,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作はありません。（初期における値）
有効断面積／質量表
単位：mm
| バルブ型番 | 切換方式 | 有効断面積mm2 | 管接続口径 | 質量g | |
|---|---|---|---|---|---|
| VZ1120-□□□-M5 | 2位置シングルソレノイド | 1→4 | 0.6 | M5×0.8 | 90 |
| 2→3 | 1.5 | ||||
| 1→2 | 1.0 | ||||
| 4→3 | 0.9 | ||||
構造
非通電時
通電時
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| （1） | ボディ | ZDC | プラチナシルバ |
| （2） | プッシュロッド | 樹脂 | - |
| （3） | EXHポペット | NBR | - |
| （4） | バックアップスプリング | SUS | - |
| （5） | Vパッキン | FKM | - |
| （6） | リティナAss'y | 黄銅、NBR | - |
| （7） | ポペットスプリング | SUS | - |
| 番号 | 部品名 | 材質 | 部品型番 | 備考 |
|---|---|---|---|---|
| （8） | ソレノイドAss'y | エポキシ、SUS | DXT170-A-□□□ | - |
| （9） | Oリング | NBR | KA00481 | VZ3000シリーズと共通 VZ5000シリーズと共通 |
注意・禁止事項
- ※ 上記以外の製品情報につきましては、カタログを参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,286円 ( 8,015円 ) | 9日目 |
6,588円 ( 7,247円 ) | 在庫品1日目当日出荷可能 |
7,139円 ( 7,853円 ) | 在庫品1日目当日出荷可能 |
7,054円 ( 7,759円 ) | 9日目 |
6,649円 ( 7,314円 ) | 9日目 |
6,559円 ( 7,215円 ) | 15日目 |
7,028円 ( 7,731円 ) | 19日目 |
6,788円 ( 7,467円 ) | 9日目 |
6,799円 ( 7,479円 ) | 9日目 |
7,104円 ( 7,814円 ) | 9日目 |
7,507円 ( 8,258円 ) | 在庫品1日目当日出荷可能 |
6,810円 ( 7,491円 ) | 6日目 |
6,581円 ( 7,239円 ) | 9日目 |
6,627円 ( 7,290円 ) | 9日目 |
7,578円 ( 8,336円 ) | 9日目 |
7,074円 ( 7,781円 ) | 9日目 |
7,696円 ( 8,466円 ) | 19日目 |
7,454円 ( 8,199円 ) | 9日目 |
7,935円 ( 8,729円 ) | 19日目 |
6,860円 ( 7,546円 ) | 9日目 |
6,769円 ( 7,446円 ) | 9日目 |
7,421円 ( 8,163円 ) | 9日目 |
6,832円 ( 7,515円 ) | 39日目 |
7,583円 ( 8,341円 ) | 9日目 |
6,588円 ( 7,247円 ) | 在庫品1日目当日出荷可能 |
7,139円 ( 7,853円 ) | 在庫品1日目当日出荷可能 |
6,589円 ( 7,248円 ) | 在庫品1日目当日出荷可能 |
6,423円 ( 7,065円 ) | 6日目 |
6,595円 ( 7,255円 ) | 在庫品1日目当日出荷可能 |
6,880円 ( 7,568円 ) | 9日目 |
6,559円 ( 7,215円 ) | 19日目 |
6,637円 ( 7,301円 ) | 6日目 |
7,550円 ( 8,305円 ) | 在庫品1日目当日出荷可能 |
6,270円 ( 6,897円 ) | 6日目 |
6,799円 ( 7,479円 ) | 9日目 |
6,692円 ( 7,361円 ) | 9日目 |
6,451円 ( 7,096円 ) | 6日目 |
6,832円 ( 7,515円 ) | 19日目 |
6,491円 ( 7,140円 ) | 9日目 |
6,812円 ( 7,493円 ) | 6日目 |
6,778円 ( 7,456円 ) | 6日目 |
6,709円 ( 7,380円 ) | 15日目 |
7,027円 ( 7,730円 ) | 在庫品1日目当日出荷可能 |
7,118円 ( 7,830円 ) | 9日目 |
7,326円 ( 8,059円 ) | 9日目 |
7,767円 ( 8,544円 ) | 9日目 |
6,205円 ( 6,826円 ) | 9日目 |
7,114円 ( 7,825円 ) | 9日目 |
6,860円 ( 7,546円 ) | 9日目 |
7,167円 ( 7,884円 ) | 9日目 |
詳細情報
基本情報
SMC社のソレノイドバルブ。
【特長】
・Φ16（直径16mm）までのシリンダ駆動に適している
・15mm巾でコンパクト
・低消費電力1.8WDC
・切換方式：2位置シングル
