3ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VT307シリーズ

外形図

グロメット：VT307-□G1

注）リード線長さ600mm（VT307-□H1）もあります。

DIN形ターミナル：VT307-□D1

製品仕様

外観

JIS記号

製品仕様

※は準標準仕様です。
注1）JIS B 8419：2010の動的性能試験によります（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）。
注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験した場合誤動作はありません（初期における値）。
耐振動：45～1,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験した場合誤動作はありません。（初期における値）
注3）定格電圧印加時の数値になります。
注4）長期通電形（VT307E）、低消費電力形（VT307Y、VT307W）の場合には値が変わります。準標準仕様をご参照ください。

構造

非通電時

動作説明・非通電時

ポペット弁（2）は復帰スプリング（3）の反力で上に押し上げられてポート（1）は封鎖され、ポート（2）とポート（3）は導通する。
エアの流れ方向は、ポート（1）⇔ブロック、（2）⇔（3）

通電時

動作説明・通電時

モールドコイル（4）に通電すると、可動鉄心（5）が固定鉄心（6）に吸引され、プッシュロッド（7）を介してスプール弁（2）を押し下げ、ポート（3）は封鎖され、ポート（1）とポート（2）が導通する。この時可動鉄心（5）、固定鉄心（6）との間に隙間が生じるが、可動鉄心tが固定鉄心6に吸引されることで密着する。
エアの流れ方向は
ポート（1）⇔ポート（2）、ポート（3）⇔ブロック

使用例

リード線取り出し方法

グロメット（リード線：長さ300mm、600mm）

DIN形ターミナル（コネクタ付き）

DIN形ターミナル（コネクタなし）

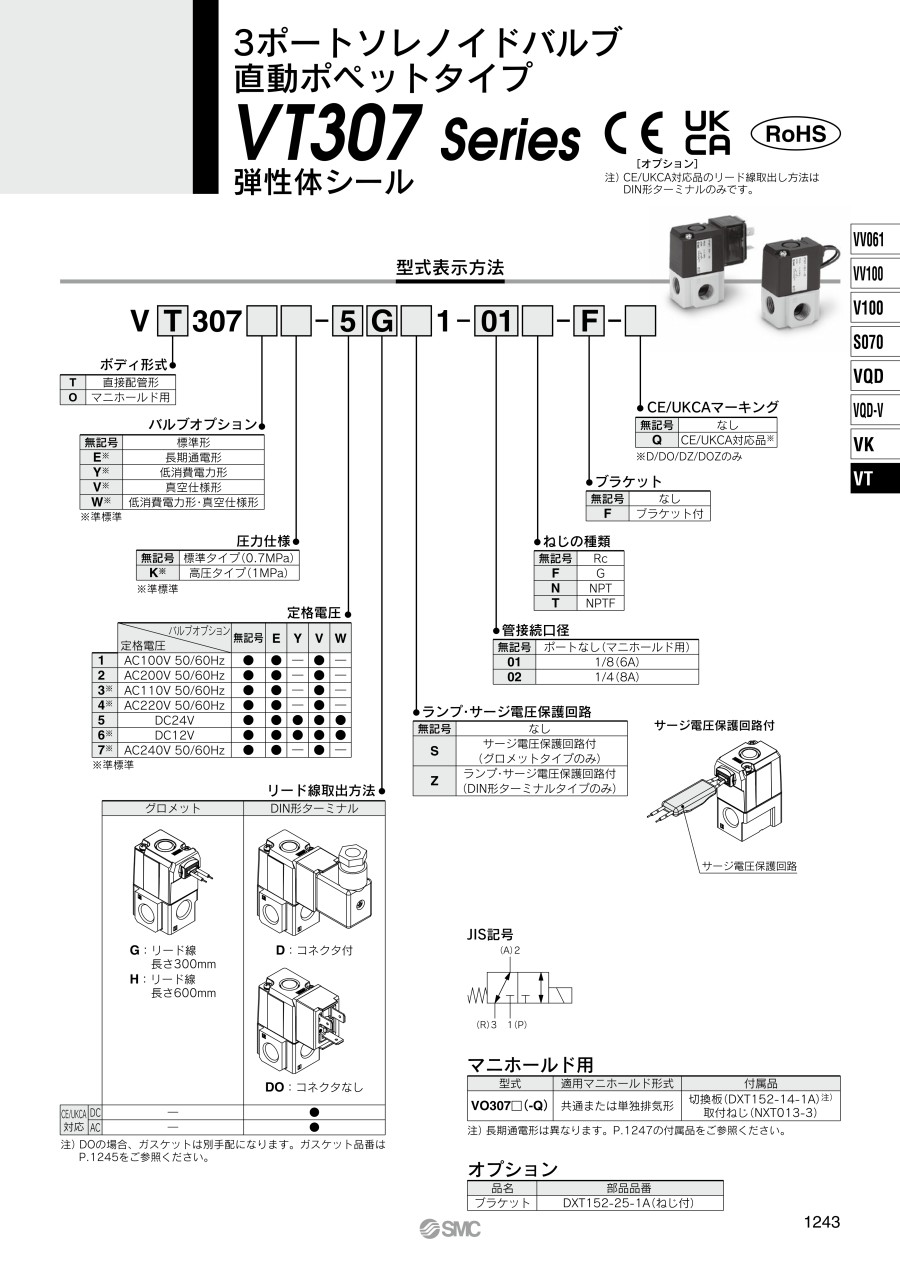

型式表示方法

技術情報

流量特性/質量表

注）バルブ単体の値です。マニホールドの場合は異なります。マニホールド仕様デジタルカタログP.1437をご参照ください。

使用方法

DIN形ターミナルコネクタの使用方法

分解

1）ねじ（1）を緩め、ハウジング（2）をねじ（1）の方向に引上げると、機器本体（ソレノイド等からコネクタが外れます。
2）ねじ（1）をハウジング（2）より抜取ります。
3）端子台（3）の底の部分に切り欠き部（9）があり、ハウジング（2）と端子台（3）の隙間に小型マイナスドライパ等を差込みこじると、ハウジング（2）から端子台（3）が外れます。
4）ケーブルグランド（4）を外し、座金（5）とゴムバツキン（6）を取出してください。

配線

1）ケーブル（7）にケーブルグランド（4）、座金（5）、ゴムバツキン（6）の順に通し、ハウジング（2）に挿入してください。
2）端子台（3）からねじ（11）を緩め、リード線（10）を通し、再びねじ（11）を締込みます。
   注1）締付トルクは0.5N・m土15%の範囲で締付けてください。
   注2）ケーブル（7）は外径寸法φ6～φ8mmまで使用できます。
   注3）丸形、Y形なをの圧着端子は使用できません。

組立

1）ケーブル（7）にケーブルグランド（4）、座金 （5）、ゴムパッキン（6）、ハウジング（2）の順に通し、端子台（3）に結線してから端子台（3）をハウジング（2）にセットしてください。
   （音がパチンとするまで押込んでください。）
2）ゴムパッキン（6）、座金（5）の順にハウジング （2）のケーブル導入口に入れて、更にケーブルグランド（4）をしっかり締付けてください。
3）ガスケット（8）を端子台（3）の底の部分と機器に付いているプラグとの間に入れ、ハウジング（2）の上からねじ（1）を差込んで締付けます。
   注1）締付トルクは0.5N・m±20%の範囲で 締付けてください。

取出口変更要領

ハウジング（2）と端子台（3）の組込み方により、コネクタの向きは180°変えられます。

DIN形ターミナル用コネクタ

注意・禁止事項
