3ポートソレノイドバルブ ポペットタイプ 弾性体シール VT315シリーズ
- 通常単価(税別)
- 7,759円～12,114円
- 税込単価
- 8,535円～13,325円
真空使用が可能なソレノイドバルブ。【特長】・コンパクトで大きなバルブ容量・1つ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
グロメット（G）
注）リード線長さ600mm（VT315-□H）もあります。
コンジットターミナル（T）
コンジット（C）
DIN形ターミナル（D）
ランプ付DIN形ターミナル（DL）
ロック式マニュアル付の場合

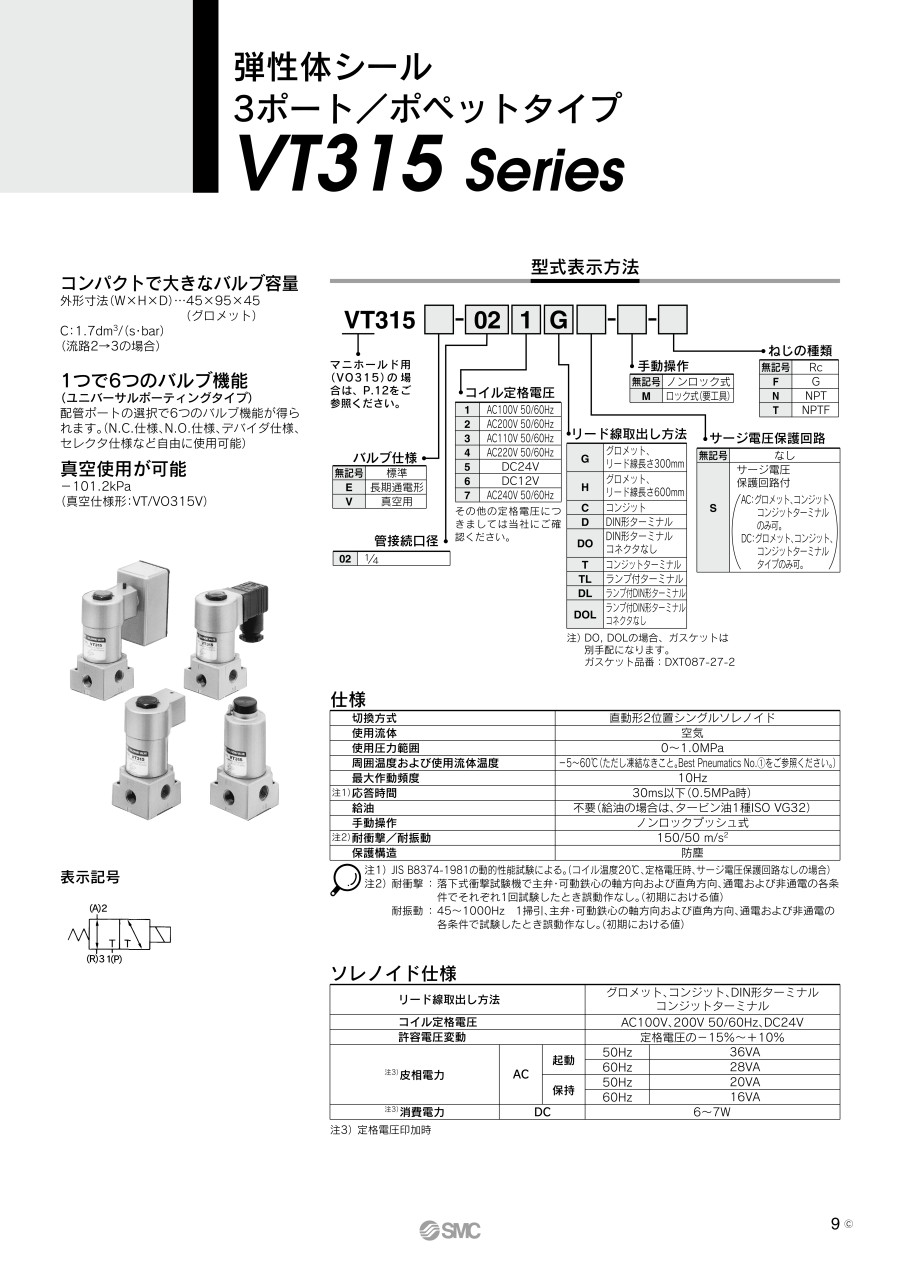

製品仕様
| 切換方式 | 直動形2位置シングルソレノイド |
|---|---|
| 使用流体 | 空気 |
| 使用圧力範囲 | 0～+1.0MPa |
| 周囲温度および使用流体温度 | -5～+60℃（ただし凍結なきこと） |
| 最大作動頻度 | 10Hz |
| 注1）応答時間 | 30ms以下（0.5MPa時） |
| 給油 | 不要（給油の場合は、タービン油1種ISO VG32） |
| 手動操作 | ノンロックプッシュ式 |
| 注2）耐衝撃／耐振動 | 150／50 m/s2 |
| 保護構造 | 防塵 |
注1）JIS B 8374-1981の動的性能試験による。（コイル温度20℃、定格電圧時、サージ電圧保護回路なしの場合）
注2）耐衝撃 ：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。（初期における値）
耐振動：45～1,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
ソレノイド仕様
| リード線取出し方法 | グロメット、コンジット、DIN形ターミナル、コンジットターミナル | |||
|---|---|---|---|---|
| コイル定格電圧 | AC100V、200V 50/60Hz、DC24V | |||
| 許容電圧変動 | 定格電圧の-15～+10% | |||
| 注3）皮相電力 | AC | 起動 | 50Hz | 36VA |
| 60Hz | 28VA | |||
| 保持 | 50Hz | 20VA | ||
| 60Hz | 16VA | |||
| 注3）消費電力 | DC | 6～7W | ||
注3）定格電圧印加時
構造
非通電時
通電時
動作説明
＜非通電時＞
- スプール弁（3）はスプリング反力で押し上げられて、（1）は封鎖され、（2）と（3）が導通しています。
- エアの流れ方向／（1）⇔ブロック、（2）⇔（3）
＜通電時＞
- 可動鉄心（6）が磁極片（5）に吸引され、プッシュロッド（7）を介してスプール弁（3）を押し下げます。これにより（3）は封鎖され（1）と（2）が導通します。この時、可動鉄心（6）と磁極片（5）との間に隙間が生じますが、磁極片（5）が可動鉄心（6）に吸引され、2つは密着します。
- エアの流れ方向／（1）⇔（2）、（3）⇔ブロック
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミダイカスト | プラチナシルバ |
| 2 | カバー | 鋼 | プラチナシルバ |
| 3 | スプール弁 | アルミ・NBR | - |
注意・禁止事項
- ※ 上記以外の製品情報につきましては、カタログを参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,788円 ( 9,667円 ) | 在庫品1日目当日出荷可能 |
9,889円 ( 10,878円 ) | 6日目 |
10,432円 ( 11,475円 ) | 6日目 |
11,640円 ( 12,804円 ) | 在庫品1日目当日出荷可能 |
8,789円 ( 9,668円 ) | 在庫品1日目当日出荷可能 |
8,648円 ( 9,513円 ) | 9日目 |
9,934円 ( 10,927円 ) | 在庫品1日目当日出荷可能 |
8,796円 ( 9,676円 ) | 6日目 |
10,097円 ( 11,107円 ) | 9日目 |
10,659円 ( 11,725円 ) | 在庫品1日目当日出荷可能 |
10,659円 ( 11,725円 ) | 6日目 |
10,995円 ( 12,095円 ) | 9日目 |
8,609円 ( 9,470円 ) | 9日目 |
9,888円 ( 10,877円 ) | 在庫品1日目当日出荷可能 |
11,997円 ( 13,197円 ) | 19日目 |
11,318円 ( 12,450円 ) | 9日目 |
8,789円 ( 9,668円 ) | 在庫品1日目当日出荷可能 |
9,456円 ( 10,402円 ) | 6日目 |
8,796円 ( 9,676円 ) | 6日目 |
8,648円 ( 9,513円 ) | 9日目 |
9,349円 ( 10,284円 ) | 6日目 |
10,987円 ( 12,086円 ) | 9日目 |
9,115円 ( 10,027円 ) | 6日目 |
8,789円 ( 9,668円 ) | 6日目 |
10,318円 ( 11,350円 ) | 9日目 |
7,759円 ( 8,535円 ) | 6日目 |
9,218円 ( 10,140円 ) | 9日目 |
9,888円 ( 10,877円 ) | 19日目 |
9,215円 ( 10,137円 ) | 9日目 |
7,759円 ( 8,535円 ) | 6日目 |
8,466円 ( 9,313円 ) | 3日目 |
10,868円 ( 11,955円 ) | 9日目 |
7,947円 ( 8,742円 ) | 6日目 |
9,457円 ( 10,403円 ) | 9日目 |
9,215円 ( 10,137円 ) | 6日目 |
10,432円 ( 11,475円 ) | 6日目 |
11,079円 ( 12,187円 ) | 19日目 |
9,914円 ( 10,905円 ) | 6日目 |
8,138円 ( 8,952円 ) | 在庫品1日目当日出荷可能 |
8,830円 ( 9,713円 ) | 6日目 |
9,310円 ( 10,241円 ) | 9日目 |
8,648円 ( 9,513円 ) | 6日目 |
9,803円 ( 10,783円 ) | 6日目 |
9,630円 ( 10,593円 ) | 6日目 |
10,291円 ( 11,320円 ) | 6日目 |
11,180円 ( 12,298円 ) | 9日目 |
10,010円 ( 11,011円 ) | 6日目 |
10,995円 ( 12,095円 ) | 9日目 |
8,788円 ( 9,667円 ) | 19日目 |
9,444円 ( 10,388円 ) | 6日目 |
11,681円 ( 12,849円 ) | 6日目 |
11,312円 ( 12,443円 ) | 9日目 |
11,359円 ( 12,495円 ) | 9日目 |
10,660円 ( 11,726円 ) | 6日目 |
11,133円 ( 12,246円 ) | 9日目 |
11,312円 ( 12,443円 ) | 9日目 |
12,114円 ( 13,325円 ) | 9日目 |
10,104円 ( 11,114円 ) | 6日目 |
10,939円 ( 12,033円 ) | 9日目 |
11,922円 ( 13,114円 ) | 9日目 |
詳細情報
基本情報
真空使用が可能なソレノイドバルブ。
【特長】
・コンパクトで大きなバルブ容量
・1つで6つのバルブ機能
・真空使用が可能
・バルブ仕様：標準、真空用、長期通電形
・手動操作：ノンロック式、ロック式（要工具）
・弾性体シール
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
3ポートソレノイドバルブ ポペットタイプ 弾性体シール VT315シリーズ マニホールド用バルブ
マニホールド用バルブとなります。マニホールドはBマウント方式で、共通排気形と個別排気形の2種類があります。用途に合わせて比較検討可能です。
SMC
3ポートソレノイドバルブ 直動ポペットタイプ 弾性体シール VT317シリーズ
ソレノイドバルブとなります。コンパクトでバルブ容量の大きな製品です。ユニバーサルポーティングタイプでN.C.仕様、N.O.仕様、デバイダ仕様、セレクタ仕様など自由に使用可能です。真空にも対応しています。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
