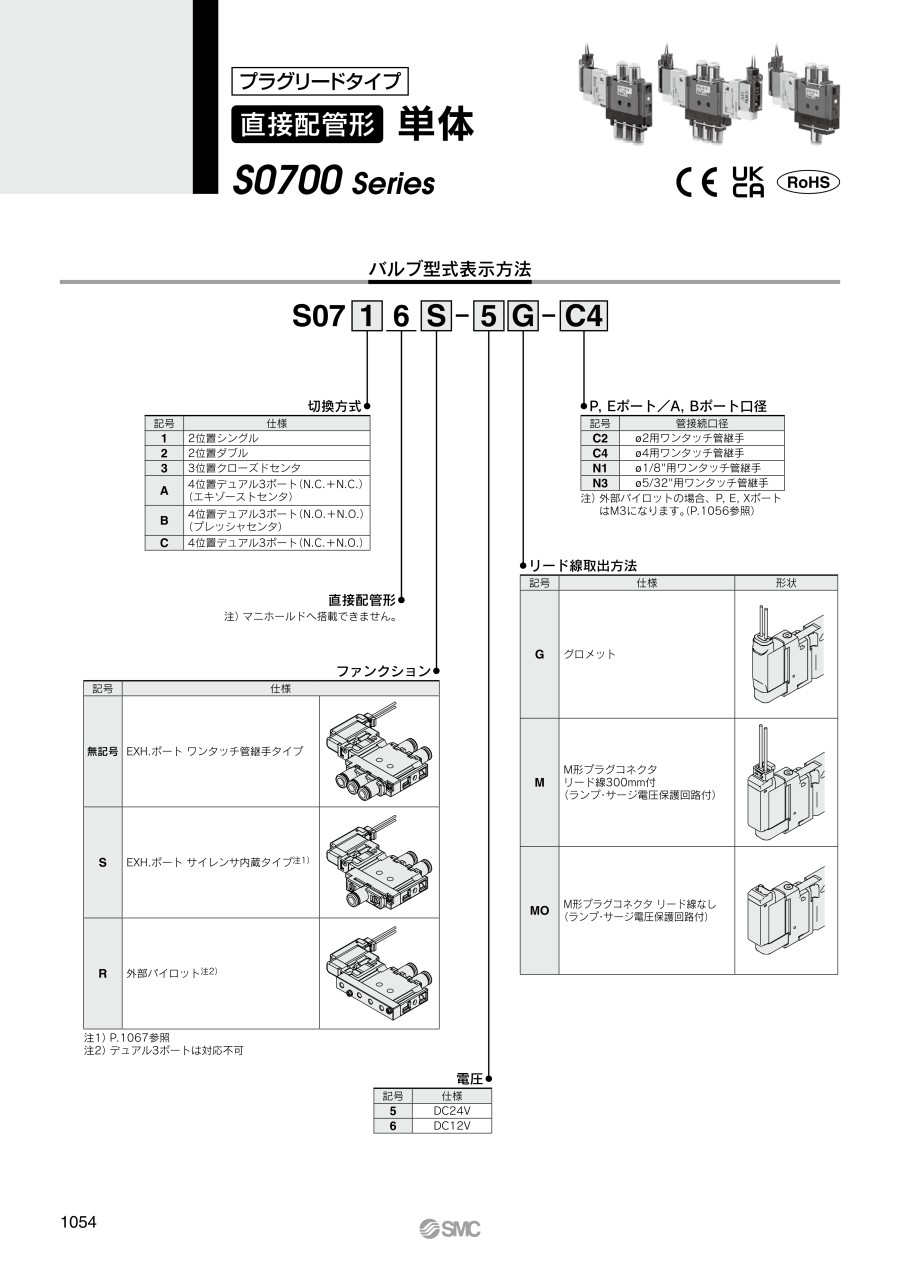

5ポートソレノイドバルブ プラグリードタイプ S0700シリーズ
- 通常単価(税別)
- 4,395円～9,871円
- 税込単価
- 4,835円～10,858円
4ポジション、デュアル3ポート弁のソレノイドバルブ。【特長】・ダイレクトマニュ...
詳細情報を確認する- 種類
- 電磁弁
- 定格圧力 (MPa)
- 0.2～0.7
- 駆動の種類
- パイロット式スプール
- シールの種類
- ソフトシール
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
2位置シングル
グロメット：S0715（R）-□G-M5
プラグコネクタ・ランプ付きの場合 S0715（R）-□M（O）-M5
2位置ダブル／4位置デュアル3ポート
グロメット：S07（2、A、B、C）5（R）-□G-M5
プラグコネクタ・ランプ付の場合S07（2、A、B、C） 5（R）-□M（O）-M5
3位置クローズドセンタ
グロメット：S0735（R）-□G-M5
製品仕様
- ベース配管形、単体
切り換え方式
- 2位置シングル
- 2位置ダブル
- 3位置クローズドセンタ
- 4位置デュアル3ポート（N.C.+N.C.）（エキゾーストセンタ）
- 4位置デュアル3ポート（N.O.+N.O.）（プレッシャセンタ）
- 4位置デュアル3ポート（N.C.+N.O.）
注）表示記号につきましてはカタログをご参照ください。
構造
2位置シングル
2位置ダブル
3位置 クローズドセンタ
4位置デュアル 3ポート弁
構成部品
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | 亜鉛ダイカスト |
| 2 | スプール | アルミ |
| 3 | ピストン | 樹脂 |
| 4 | マニュアル | 樹脂 |
| 5 | アダプタプレート | 樹脂 |
| 6 | インターフェイスガスケット | HNBR |
| 7 | パイロット弁Ass’y | - |
注意・禁止事項
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,299円 ( 8,029円 ) | 6日目 |
9,871円 ( 10,858円 ) | 19日目 |
6,594円 ( 7,253円 ) | 6日目 |
7,474円 ( 8,221円 ) | 6日目 |
8,677円 ( 9,545円 ) | 6日目 |
7,609円 ( 8,370円 ) | 3日目 |
9,170円 ( 10,087円 ) | 6日目 |
8,888円 ( 9,777円 ) | 6日目 |
7,256円 ( 7,982円 ) | 6日目 |
9,774円 ( 10,751円 ) | 19日目 |
7,689円 ( 8,458円 ) | 19日目 |
7,256円 ( 7,982円 ) | 6日目 |
4,908円 ( 5,399円 ) | 6日目 |
5,288円 ( 5,817円 ) | 15日目 |
5,936円 ( 6,530円 ) | 19日目 |
5,149円 ( 5,664円 ) | 5日目 |
5,743円 ( 6,317円 ) | 19日目 |
5,303円 ( 5,833円 ) | 在庫品1日目当日出荷可能 |
6,375円 ( 7,013円 ) | 6日目 |
5,496円 ( 6,046円 ) | 6日目 |
6,331円 ( 6,964円 ) | 6日目 |
4,395円 ( 4,835円 ) | 6日目 |
5,929円 ( 6,522円 ) | 6日目 |
5,070円 ( 5,577円 ) | 19日目 |
4,395円 ( 4,835円 ) | 9日目 |
5,496円 ( 6,046円 ) | 6日目 |
6,030円 ( 6,633円 ) | 6日目 |
6,787円 ( 7,466円 ) | 6日目 |
6,411円 ( 7,052円 ) | 6日目 |
6,324円 ( 6,956円 ) | 6日目 |
6,411円 ( 7,052円 ) | 6日目 |
6,723円 ( 7,395円 ) | 6日目 |
6,270円 ( 6,897円 ) | 6日目 |
6,149円 ( 6,764円 ) | 6日目 |
7,138円 ( 7,852円 ) | 6日目 |
8,246円 ( 9,071円 ) | 6日目 |
6,258円 ( 6,884円 ) | 6日目 |
8,356円 ( 9,192円 ) | 6日目 |
8,227円 ( 9,050円 ) | 6日目 |
7,947円 ( 8,742円 ) | 6日目 |
7,299円 ( 8,029円 ) | 6日目 |
8,867円 ( 9,754円 ) | 19日目 |
8,867円 ( 9,754円 ) | 19日目 |
7,800円 ( 8,580円 ) | 19日目 |
7,159円 ( 7,875円 ) | 6日目 |
9,461円 ( 10,407円 ) | 6日目 |
8,888円 ( 9,777円 ) | 6日目 |
詳細情報
基本情報
4ポジション、デュアル3ポート弁のソレノイドバルブ。
【特長】
・ダイレクトマニュアル採用
・電圧：DC24V、DC12V
・ファンクション：標準タイプ、外部パイロット（※デュアル3ポートは対応不可です。）
