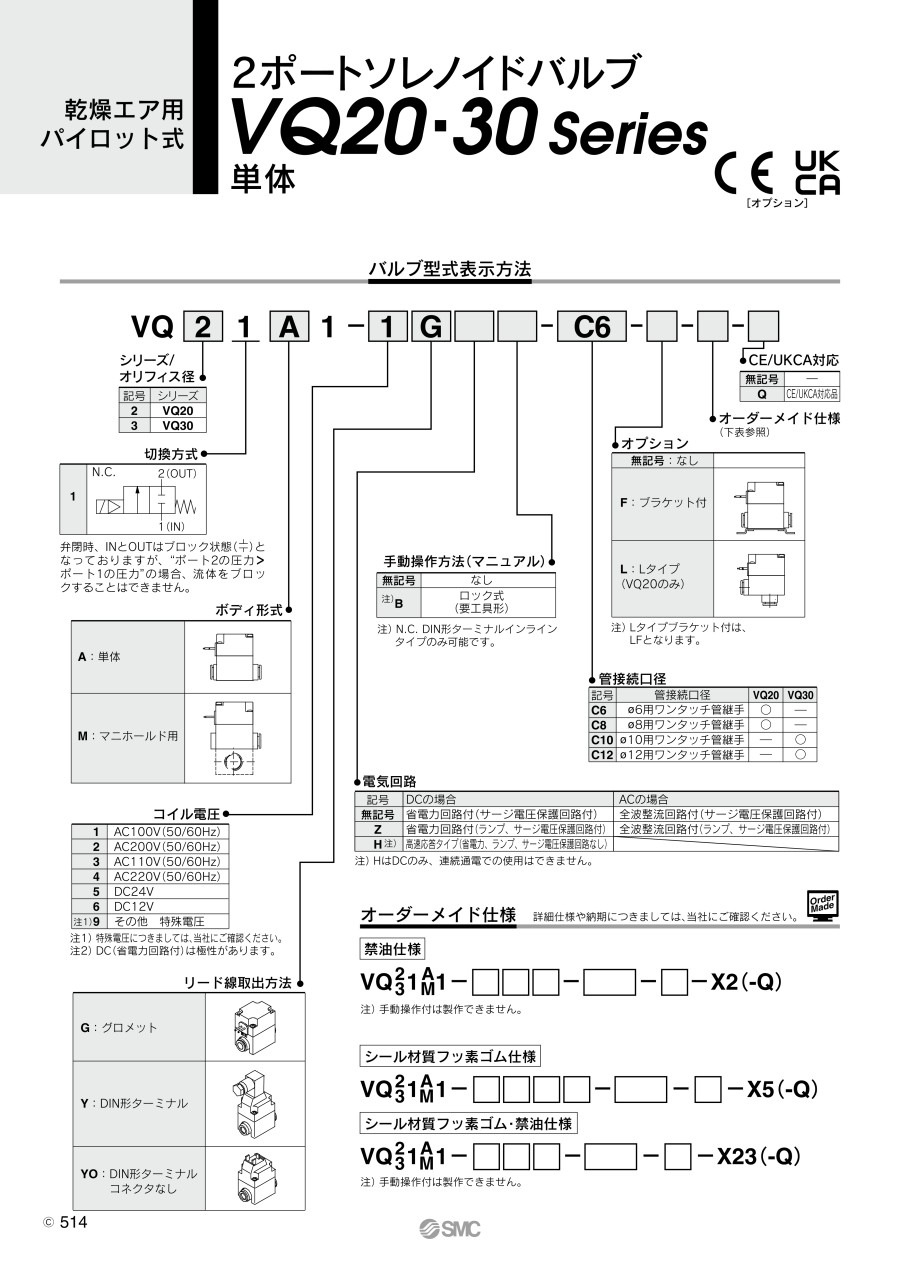

乾燥エア用パイロット式 2ポートソレノイドバルブ VQ20・30シリーズ 単体

外形図

単位：mm

VQ20シリーズ

インラインタイプ／グロメット（G） VQ21A1-□G□-□-□の外形図1

インラインタイプ／グロメット（G） VQ21A1-□G□-□-□の外形図2

※破線はブラケット取付形（-F）を示します。

Lタイプ／グロメット（G） VQ21A1-□G□-□-L□の外形図1

Lタイプ／グロメット（G） VQ21A1-□G□-□-L□の外形図2

※破線はブラケット取付形（-LF）を示します。

VQ30シリーズ

DIN形ターミナル（Y） VQ31A1-□Y□□-□-□の外形図1

DIN形ターミナル（Y） VQ31A1-□Y□□-□-□の外形図2

※破線はブラケット取付形（-F）を示します。

製品仕様

VQ20

VQ30

表示記号

弁閉時、INとOUTはブロック状態となっているが、ポート2の圧力>ポート1の圧力の場合、流体をブロックすることはできない。

標準仕様

• ※1 本製品は、乾燥空気用です。清浄な空気にて使用し、ドレン、油分が本製品内に流入しないよう注意願います。
• ※2 低温の場合はドライエアを使用し結露なきこと。
• ※3 手動操作付きはDIN形ターミナルタイプのみ可能。
• ※4 耐振動：8.3～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤作動なし。（初期における値）
  耐衝撃：落下式衝撃試験機で、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤作動なし。（初期における値）
• ※5 DIN形ターミナルタイプは、耐塵、防噴流（IP65）対応。

構造

番号	部品名	材質
1	ソレノイドコイル	-
2	ボディ	樹脂
3	固定鉄心	SUS
4	可動鉄心	SUS
5	復帰スプリング	SUS
6	ポペット	NBR
7	ダイアフラムAss'y	H NBR・樹脂

注意・禁止事項

• ※ 上記以外の製品情報につきましては、カタログを参照ください。
