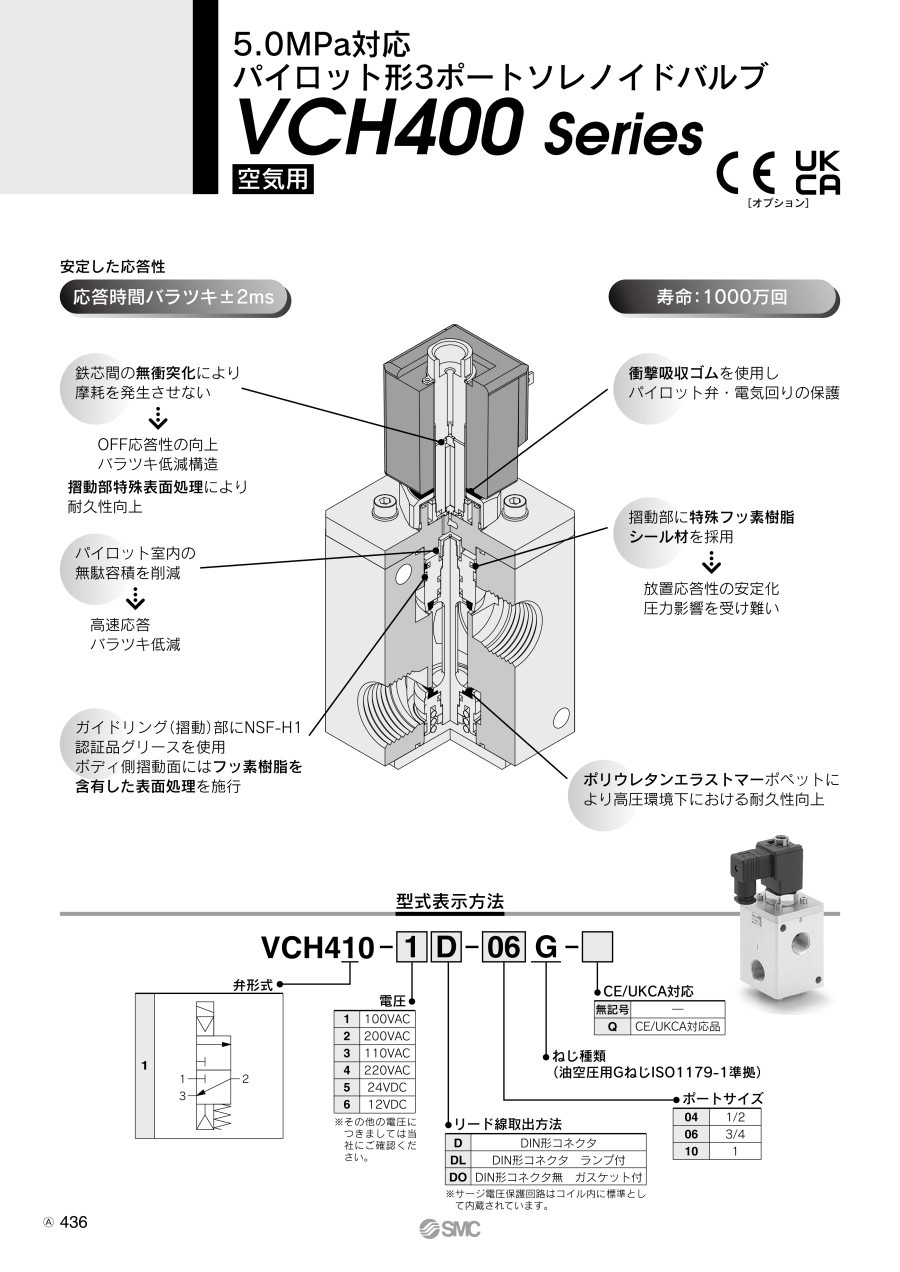

5.0MPa対応 パイロット形3ポートソレノイドバルブ VCH400シリーズ

外形図

単位：mm

VCH410

上部

正面

側面1

側面2

製品仕様

弁形式

仕様

注1）弁閉時に圧力差が最低作動圧力差以上であっても、圧力供給源（ポンプ、コンプレッサ等）の能力、または配管の絞り等により、弁開時に最低作動圧力差未満となる場合がありますのでご注意ください。

• セレクタ弁（1、3ポート加圧）として使用される場合は、1ポート圧力≧3ポート圧力×2（2倍）の範囲で使用してください。
• カタログの設計上のご注意、選定をご参照ください。

注2）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし（初期における値）。
耐振動：8.3～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）

注3）ランプ･サージ保護回路付の場合、耐振動は50m/s²となります。

注4）ACソレノイドは、全波整流素子を使用しているため起動電力は発生しません。

構造

商品特長詳細

応答時間

応答時間／圧力のグラフ

注1）DCソレノイドの場合
注2）ACソレノイドの場合、OFF応答時間に20～30msec程度の遅れを生じます。
注3）JIS B 8419-2010に準じる。

注意・禁止事項

選定サポート情報

スイッチング素子

漏洩電圧

• ※ コントローラなどで電磁弁を作動させる場合は、漏れ電圧が製品許容漏洩電圧以下になるようにしてください。
  特にスイッチング素子と並列に抵抗器を使用したり、スイッチング素子の保護にC-R素子（サージ電圧保護）を使用している場合は、それぞれ抵抗器やC-R素子を通して漏洩電流が流れ、バルブがOFFしなくなる恐れがあるためご注意ください。

配管

配管前の処置

• ※ 配管前にエアブロー（フラッシング）または洗浄を十分行い、管内の切粉、切削油、ゴミ等を除去してください。
• ※ 配管による引張・圧縮・曲げなどの力がバルブボディに加わらないよう配管してください。

Rねじ施工時

シールテープの巻き方

• ※ 本製品はISO 1179-1に準拠した油空圧用Gねじを使用しているため、シールテープは不要です。R（テーパ）ねじをご使用される場合は、ねじ先端を1～2山残して4～5回シールテープを巻いてご使用ください。

• ※ 製品に配管を接続する場合は、供給ポートなどを間違えないようにしてください。
• ※ 上記以外の製品情報につきましては、カタログを参照下さい。
