SMC

小型比例制御電磁弁 PVQ30シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 6,258円～8,459円

税込単価: 6,884円～9,305円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

3ポートソレノイドバルブ直動ポペットタイプ弾性体シール VT307シリーズ

4.6

通常価格(税別)： 4,934円 (税込価格：5,427円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

4ポートソレノイドバルブ直接配管形 VZ1000シリーズ

通常価格(税別)： 6,205円 (税込価格：6,826円)

通常出荷日：在庫品1日目

弁開閉時の作動音を低減した小型比例制御電磁弁。【特長】・繰返し精度（最高動作圧...

詳細情報を確認する

種類
電磁弁
切換の種類
2位置ノーマルクローズ
ソレノイドの数
シングル
仕様
標準
電源切時の状態
自己復帰(スプリングリターン)
定格圧力 (MPa)
0～1.0
駆動の種類
直動式ポペット
シールの種類
ソフトシール
弁形式
N.C.

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が30型番あります。

商品情報
型番リスト
詳細情報

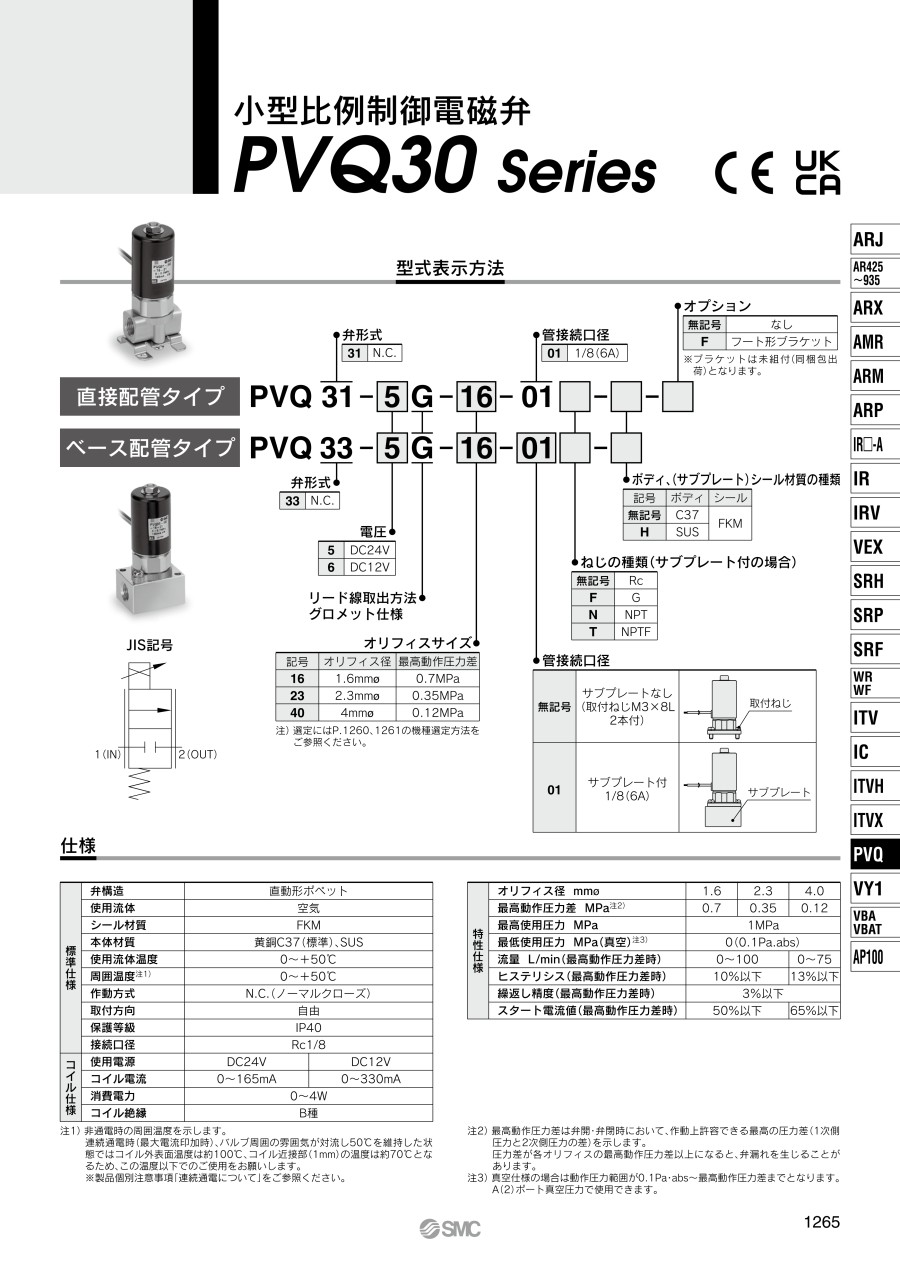

カタログ

商品情報

外形図

単位：mm

PVQ31

PVQ33

製品仕様

PVQ31（直接配管タイプ）

PVQ33（ベース配管タイプ）

JIS記号

標準仕様	弁構造	直動形ポペット
	使用流体	空気
	シール材質	FKM
	本体材質	C37（標準）、SUS
	使用流体温度	0～+50℃
	周囲温度^注1）	0～+50℃
	作動方式	N.C.（ノーマルクローズ）
	取付方向	自由
	保護等級	IP40
	接続口径	Rc1/8
コイル仕様	使用電源	DC24V	DC12V
	コイル電流	0～165mA	0～330mA
	消費電力	0～4W
	コイル絶縁	B種

特性仕様	オリフィス径 mmφ	1.6	2.3	4.0
	最高動作圧力差 MPa^注2）	0.7	0.35	0.12
	最高使用圧力 MPa	1MPa
	最低使用圧力 MPa（真空）^注3）	0（0.1Pa.abs）
	流量 L/min（最高動作圧力差時）	0～100		0～75
	ヒステリシス（最高動作圧力差時）	10%以下		13%以下
	繰返し精度（最高動作圧力差時）	3%以下
	スタート電流値（最高動作圧力差時）	50%以下		65%以下

注1）非通電時の周囲温度を示します。連続通電時（最大電流印加時）、バルブ周囲の雰囲気が対流し50℃を維持した状態ではコイル外表面温度は約100℃、コイル近接部（1mm）の温度は約70℃となるため、この温度以下でのご使用をお願いします。
※連続通電についてはカタログをご参照ください。
注2）最高動作圧力差は弁開・弁閉時において、作動上許容できる最高の圧力差（1次側圧力と2次側圧力の差）を示します。圧力差が各オリフィスの最高動作圧力差以上になると、弁漏れを生じることがあります。
注3）真空仕様の場合は動作圧力範囲が0.1Pa・abs～最高動作圧力差までとなります。A（2）ポート真空圧力で使用できます。

構造

PVQ30シリーズ

番号	部品名	材質	備考
1	ソレノイドコイルAss’y	-	-
2	コイルカバー	SPCE	-
3	磁気プレート	SUY	-
4	調整ねじ	SUS	-
5	チューブAss’y	SUS	-
6	復帰スプリング	SUS	-
7	可動鉄心Ass’y	SUS, PPS, PTFE, FKM	-
8	ボディ	C37またはSUS	-
9	ナット	鋼	-
10	ウェーブワッシャ	SUS	-
11	プラマイナベ小ねじ	銅	ベース配管タイプのみ	M3×0.5×8L 2本
12	サブプレート	C36またはSUS		型番：PVQ30-15□-01□
13	Oリング	FKM		-
14	Oリング	FKM		-

オプション（直接配管タイプのみ）

ブラケットAss'y：VDW20-15A-1

商品特長詳細

流量特性（空気）

PVQ30［φ1.6（直径1.6mm）］

PVQ30［φ2.3（直径2.3mm）］

PVQ30［φ4（直径4mm）］

注）流量は、個体差および配管条件によって差異が生じます。流量特性グラフを参考にし必要流量に対して十分な余裕がある機種を選定してください。

型番リスト

表示件数

型番

用途

設置方法

電圧

配管口の種類

配管ねじの呼び

配管

オプション

オリフィス径

(φ)

管接続口径

材質

最小発注数量

単体使用	ダイレクト	DC24V	[Rc(R)] Rc	1/8	ダイレクト配管	なし	1.6	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	[Rc(R)] Rc	1/8	ダイレクト配管	フート形ブラケット	1.6	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	[Rc(R)] Rc	1/8	ダイレクト配管	フート形ブラケット	1.6	-	ボディ：SUS/シール：FKM	1個
単体使用	ダイレクト	DC24V	G	1/8	ダイレクト配管	なし	1.6	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	[Rc(R)] Rc	1/8	ダイレクト配管	なし	2.3	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	G	1/8	ダイレクト配管	なし	2.3	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	G	1/8	ダイレクト配管	フート形ブラケット	2.3	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	G	1/8	ダイレクト配管	なし	2.3	-	ボディ：SUS/シール：FKM	1個
単体使用	ダイレクト	DC24V	[Rc(R)] Rc	1/8	ダイレクト配管	なし	4	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	G	1/8	ダイレクト配管	なし	4	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC12V	[Rc(R)] Rc	1/8	ダイレクト配管	なし	1.6	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC12V	[Rc(R)] Rc	1/8	ダイレクト配管	フート形ブラケット	1.6	-	ボディ：SUS/シール：FKM	1個
単体使用	ダイレクト	DC12V	G	1/8	ダイレクト配管	なし	1.6	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC12V	[Rc(R)] Rc	1/8	ダイレクト配管	なし	2.3	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC12V	G	1/8	ダイレクト配管	なし	2.3	-	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC12V	[Rc(R)] Rc	1/8	ダイレクト配管	なし	4	-	ボディ：C37/シール：FKM	1個
マニホールド搭載用単体	マニホールドベース	DC24V	-	-	サブベース配管	なし	1.6	サブプレートなし（取付ねじM3×8L 2本付）	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	[Rc(R)] Rc	1/8	サブベース配管	なし	1.6	サブプレート付	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	G	1/8	サブベース配管	なし	1.6	サブプレート付	ボディ：C37/シール：FKM	1個
マニホールド搭載用単体	マニホールドベース	DC24V	-	-	サブベース配管	なし	1.6	サブプレートなし（取付ねじM3×8L 2本付）	ボディ：SUS/シール：FKM	1個
マニホールド搭載用単体	マニホールドベース	DC24V	-	-	サブベース配管	なし	2.3	サブプレートなし（取付ねじM3×8L 2本付）	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	G	1/8	サブベース配管	なし	2.3	サブプレート付	ボディ：C37/シール：FKM	1個
マニホールド搭載用単体	マニホールドベース	DC24V	-	-	サブベース配管	なし	4	サブプレートなし（取付ねじM3×8L 2本付）	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	[Rc(R)] Rc	1/8	サブベース配管	なし	4	サブプレート付	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC24V	G	1/8	サブベース配管	なし	4	サブプレート付	ボディ：C37/シール：FKM	1個
マニホールド搭載用単体	マニホールドベース	DC12V	-	-	サブベース配管	なし	2.3	サブプレートなし（取付ねじM3×8L 2本付）	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC12V	[Rc(R)] Rc	1/8	サブベース配管	なし	2.3	サブプレート付	ボディ：C37/シール：FKM	1個
マニホールド搭載用単体	マニホールドベース	DC12V	-	-	サブベース配管	なし	2.3	サブプレートなし（取付ねじM3×8L 2本付）	ボディ：SUS/シール：FKM	1個
マニホールド搭載用単体	マニホールドベース	DC12V	-	-	サブベース配管	なし	4	サブプレートなし（取付ねじM3×8L 2本付）	ボディ：C37/シール：FKM	1個
単体使用	ダイレクト	DC12V	[Rc(R)] Rc	1/8	サブベース配管	なし	4	サブプレート付	ボディ：C37/シール：FKM	1個

通常単価(税別) (税込単価)	通常出荷日

6,589円 ( 7,248円 )	6日目
6,919円 ( 7,611円 )	6日目
8,459円 ( 9,305円 )	9日目
6,589円 ( 7,248円 )	6日目
7,249円 ( 7,974円 )	6日目
6,589円 ( 7,248円 )	6日目
6,573円 ( 7,230円 )	6日目
7,826円 ( 8,609円 )	6日目
6,589円 ( 7,248円 )	6日目
6,438円 ( 7,082円 )	6日目
7,249円 ( 7,974円 )	19日目
8,036円 ( 8,840円 )	9日目
6,438円 ( 7,082円 )	9日目
6,909円 ( 7,600円 )	6日目
6,258円 ( 6,884円 )	6日目
6,589円 ( 7,248円 )	6日目
6,588円 ( 7,247円 )	6日目
7,695円 ( 8,465円 )	6日目
7,334円 ( 8,067円 )	6日目
7,303円 ( 8,033円 )	6日目
6,588円 ( 7,247円 )	6日目
7,334円 ( 8,067円 )	6日目
6,588円 ( 7,247円 )	6日目
7,695円 ( 8,465円 )	9日目
7,334円 ( 8,067円 )	6日目
6,561円 ( 7,217円 )	6日目
8,246円 ( 9,071円 )	6日目
8,035円 ( 8,839円 )	19日目
6,258円 ( 6,884円 )	19日目
7,695円 ( 8,465円 )	6日目

詳細情報

基本情報

基本情報

弁開閉時の作動音を低減した小型比例制御電磁弁。
【特長】
・繰返し精度（最高動作圧力差時）：3％以下
・ヒステリシス（最高動作圧力差時）：10％以下
・電流に比例して流量を無段階に制御
・寿命2,500万サイクル
・ボディ材質：C37（標準）、SUS/シール材質：FKM
・電源OFF時にバルブは閉状態に復帰。OFF時のリーク量5cm3/min以下
・真空使用可能
・マニホールド搭載可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)
