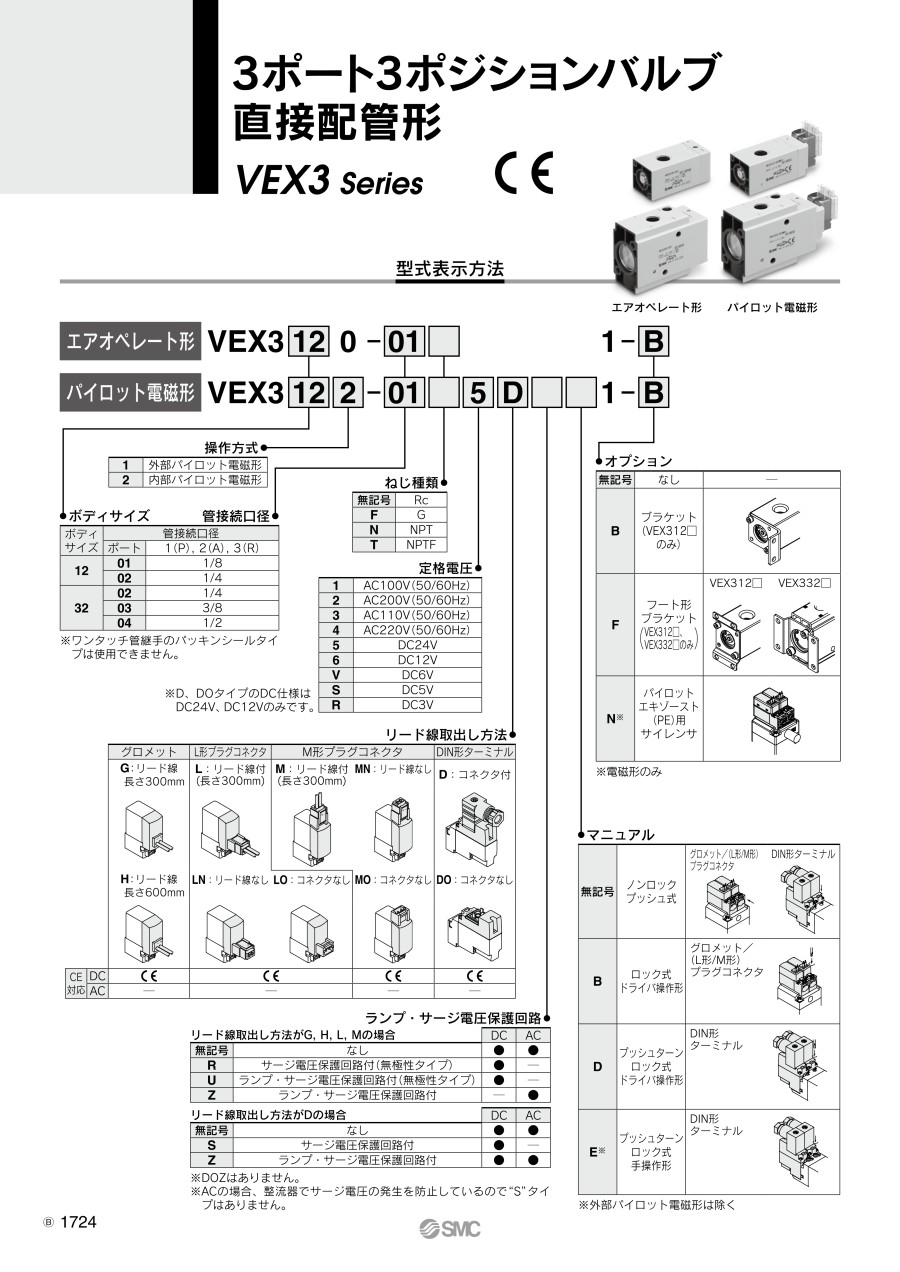

3ポート3ポジションバルブ 直接配管形 VEX3シリーズ
- 通常単価(税別)
- 6,270円～27,070円
- 税込単価
- 6,897円～29,777円
3つのマニュアル操作方法を追加した3ポジションバルブ。【特長】・最大Φ125（...
詳細情報を確認する- ポート数
- 3ポート弁
- 用途
- 単体使用
- 設置方法
- ダイレクト
- 切換の種類
- 3位置クローズドセンタ
- 仕様
- 無給油
- 電源切時の状態
- 自己復帰(スプリングリターン)
- 配管
- ダイレクト配管
- シールの種類
- 標準
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
VEX312□
外部パイロット電磁形：VEX3121／内部パイロット電磁形：VEX3122
エアオペレート形：VEX3120
DIN形ターミナル（D）
※DIN形ターミナルコネクタ使用方法についてはカタログをご覧ください。
製品仕様
エアオペレート形
パイロット電磁形
仕様
| 型番 | 直接配管形 | VEX312□-01 VEX312□-02 | VEX332□-02 VEX332□-03 VEX332□-04 |
|---|---|---|---|
| 操作方式 | エアオペレート形、外部パイロット電磁形、内部パイロット電磁形 | ||
| 使用流体 | 空気 | ||
| エアオペレート使用圧力範囲 MPa | 使用圧力範囲 | -101.2kPa～+1.0 | |
| パイロット圧力範囲 | 0.2～1.0 | ||
| 内部パイロット使用圧力範囲 MPa | 0.2～0.7 | ||
| 外部パイロット使用圧力範囲 MPa | 使用圧力範囲 | -101.2kPa～+1.0 | |
| パイロット圧力範囲 | 0.2～0.7 | ||
| 使用流体温度および周囲温度 | 0～+50℃（エアオペレート形は+60℃） | ||
| 応答時間（パイロット圧力 0.5MPa時） | 40ms以下 | 60ms以下注1） | |
| 最大作動頻度 | 3Hz | ||
| 取付姿勢 | 自由 | ||
| 給油注2） | 不要（給油の際はタービン油1種ISO VG32） | ||
注1）ACの場合、96ms以下となります。
注2）本製品では、無潤滑仕様はできません。
内部パイロット電磁形／外部パイロット電磁形
エアオペレート形の表示記号
外部パイロット電磁形の表示記号
内部パイロット電磁形の表示記号
製品仕様
| 型番 | VEX3121、VEX3321 VEX3122、VEX3322 | |||
|---|---|---|---|---|
| パイロット弁 | V114□、V115□ | |||
| リード線取出し方法 | グロメット（G）、L形プラグコネクタ（L）、M形プラグコネクタ（M）、DIN形ターミナル（D） | |||
| コイル定格電圧 V | AC（50／60Hz） | 100V、110V、200V、220V | ||
| DC | 3V、5V、6V、12V、24V | |||
| 許容電圧変動 | 定格電圧の-10～+10%※ | |||
| 皮相電力 VA | AC | G, L, M | 100V | 0.78（ランプ付：0.81） |
| 110V | 0.86（ランプ付：0.89） | |||
| 200V | 1.18（ランプ付：1.22） | |||
| 220V | 1.30（ランプ付：1.34） | |||
| D | 100V | 0.78（ランプ付：0.87） | ||
| 110V | 0.86（ランプ付：0.97） | |||
| 200V | 1.15（ランプ付：1.30） | |||
| 220V | 1.27（ランプ付：1.46） | |||
| 消費電力 W | DC | G, L, M | 1.0（ランプ付：1.1） | |
| D | 1.0（ランプ付：1.1） | |||
※S、Zタイプについての許容電圧変動 DC24V：-7～+10%／DC12V：-4～+10%
流量特性／質量表
| 型番 | 管接続口径 | 流量特性 | 質量 kg | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1（P）→2（A） | 2（A）→1（P） | 3（R）→2（A） | 2（A）→3（R） | エアオペレート形 | （外部・内部） パイロット電磁形 | |||||||
| C〔dm/（s・bar）〕 | b | C〔dm/（s・bar）〕 | b | C〔dm/（s・bar）〕 | b | C〔dm/（s・bar）〕 | b | |||||
| 直接配管形 | VEX312□-01 | 1/8 | 2.4 | 0.19 | 2.4 | 0.31 | 2.3 | 0.36 | 2.5 | 0.22 | 0.1 | 0.2 |
| VEX312□-02 | 1/4 | 3.5 | 0.35 | 3.3 | 0.49 | 3.1 | 0.46 | 3.5 | 0.33 | 0.1 | 0.2 | |
| VEX332□-02 | 1/4 | 4.1 | 0.36 | 4.3 | 0.42 | 4.1 | 0.41 | 4.6 | 0.25 | 0.3 | 0.4 | |
| VEX332□-03 | 3/8 | 8.7 | 0.29 | 7.9 | 0.52 | 7.8 | 0.51 | 8.7 | 0.33 | 0.3 | 0.4 | |
| VEX332□-04 | 1/2 | 9.8 | 0.37 | 9.6 | 0.52 | 9.1 | 0.53 | 11 | 0.37 | 0.3 | 0.4 | |
構造
VEX3120（エアオペレート形）
VEX3320（エアオペレート形）
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | アルミニウム合金 |
| 2 | カバー | アルミニウム合金 |
| 3 | 駆動ピストン | アルミニウム合金 |
| 4 | センタースプリング | ステンレス鋼 |
| 5 | 弁ガイド | アルミニウム合金 |
| 6 | ポペット弁 | アルミニウム合金、ゴム |
| 7 | シャフト | ステンレス鋼 |
| 8 | サブプレート | アルミニウム合金 |
注意・禁止事項
※上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,963円 ( 8,759円 ) | 19日目 |
7,963円 ( 8,759円 ) | 19日目 |
6,270円 ( 6,897円 ) | 19日目 |
6,411円 ( 7,052円 ) | 19日目 |
7,199円 ( 7,919円 ) | 19日目 |
6,270円 ( 6,897円 ) | 9日目 |
6,411円 ( 7,052円 ) | 19日目 |
6,411円 ( 7,052円 ) | 19日目 |
16,529円 ( 18,182円 ) | 19日目 |
16,990円 ( 18,689円 ) | 19日目 |
15,167円 ( 16,684円 ) | 19日目 |
16,730円 ( 18,403円 ) | 19日目 |
16,892円 ( 18,581円 ) | 19日目 |
16,832円 ( 18,515円 ) | 19日目 |
14,306円 ( 15,737円 ) | 19日目 |
13,822円 ( 15,204円 ) | 19日目 |
14,145円 ( 15,560円 ) | 19日目 |
16,730円 ( 18,403円 ) | 19日目 |
16,730円 ( 18,403円 ) | 19日目 |
16,689円 ( 18,358円 ) | 19日目 |
17,444円 ( 19,188円 ) | 19日目 |
14,007円 ( 15,408円 ) | 19日目 |
15,760円 ( 17,336円 ) | 19日目 |
15,923円 ( 17,515円 ) | 19日目 |
15,923円 ( 17,515円 ) | 19日目 |
17,328円 ( 19,061円 ) | 19日目 |
13,816円 ( 15,198円 ) | 19日目 |
12,909円 ( 14,200円 ) | 19日目 |
14,306円 ( 15,737円 ) | 19日目 |
16,195円 ( 17,815円 ) | 19日目 |
15,093円 ( 16,602円 ) | 19日目 |
17,113円 ( 18,824円 ) | 19日目 |
16,689円 ( 18,358円 ) | 19日目 |
16,892円 ( 18,581円 ) | 19日目 |
16,849円 ( 18,534円 ) | 19日目 |
17,278円 ( 19,006円 ) | 19日目 |
12,019円 ( 13,221円 ) | 19日目 |
12,161円 ( 13,377円 ) | 19日目 |
12,956円 ( 14,252円 ) | 19日目 |
14,827円 ( 16,310円 ) | 19日目 |
12,721円 ( 13,993円 ) | 19日目 |
13,050円 ( 14,355円 ) | 19日目 |
15,167円 ( 16,684円 ) | 19日目 |
14,660円 ( 16,126円 ) | 19日目 |
14,918円 ( 16,410円 ) | 19日目 |
13,983円 ( 15,381円 ) | 19日目 |
14,145円 ( 15,560円 ) | 19日目 |
14,468円 ( 15,915円 ) | 19日目 |
14,791円 ( 16,270円 ) | 19日目 |
14,630円 ( 16,093円 ) | 19日目 |
14,953円 ( 16,448円 ) | 19日目 |
14,454円 ( 15,899円 ) | 19日目 |
14,773円 ( 16,250円 ) | 19日目 |
14,660円 ( 16,126円 ) | 19日目 |
14,953円 ( 16,448円 ) | 19日目 |
14,791円 ( 16,270円 ) | 19日目 |
14,659円 ( 16,125円 ) | 19日目 |
14,496円 ( 15,946円 ) | 19日目 |
14,660円 ( 16,126円 ) | 19日目 |
15,167円 ( 16,684円 ) | 19日目 |
詳細情報
商品担当おすすめ
SMC
パワーバルブ 3ポジションバルブ VEX3シリーズ
SMC社の3ポジションバルブとなります。大形シリンダの中間停止・非常停止に適しています。多様な回路をシンプルな構成で実現しました。ユニバーサル・ポーティングはセレクタ・デバイダ弁としても使えます。
SMC
パワーバルブ レギュレータバルブ VEX1シリーズ
SMC社のレギュレータバルブとなります。3ポート大容量排気形減圧弁です。幅広いサイズバリエーションがあり、接続口径は1/8～2から選択可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズとなります。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
外部パイロットタイプのため、常時VEXにパイロット圧力の供給が必要です。
VEX3シリーズは3ポジションバルブで非通電時はオールポートブロックです。
管接続口径は1/8～2インチまで選択できます。
注1) ポート2(A)の真空を保持する場合、真空パットおよび配管などからの漏れにより、
真空度の低下がありますので真空吸着ポジションで真空引きを継続してください。
注2) 緊急遮断弁には使用できません。
●VEX1□3□シリーズ＝精密レギュレータ
VEX1□0□シリーズよりも高精度な圧力設定が可能。設定圧力調整は手動ハンドル形とエアオペレート形(設定は他の減圧弁で行う)が有り、リモート制御・2インチ配管まで対応可能。
●VEX1□0□シリーズ＝レギュレータバルブ(3ポート大容量排気形減圧弁）
外部パイロット電磁形とエアオペレート形が有り、圧力のリモート制御・2インチ配管まで対応可能。
●VEX3□□□シリーズ＝3ポート3ポジションバルブ
3ポートバルブで中立(クローズド)位置を持つバルブ(ダブルソレノイドorダブルパイロット)。
エアオペレート形と外部パイロット電磁形はユニバーサルポーティング(流れ方向を問わない)で、使用圧力範囲は-101kPa～1.0MPaまで可能。
